1、方法

根据纸塑包装袋的化学结构特点，其由纸层与塑层组成，塑层为聚酯层和聚丙烯层，选择其熔点260℃-160℃为热封机控制温度，共进行9批次实验，每批次封30包，其中用低速封包10包、中速封包10包、高速封包10个包，共封装270包（每包内放骨科用小针刀1枚夹纱布块）肉眼观察其包的密封情况。开机预热5-10分钟，待温度达到预定的设定温度指示灯梁后，根据器械的大小选用适宜的包装袋，然后在不同温度和封口速度下经行封口，将封好的包装袋经132℃预真空压力蒸汽灭菌后取出肉眼检查封口情况。以包装袋灭菌处理后封口自动裂开、器械与外界相通、或封口处起皱、封口的密封带宽度达不到6mm、纸面焦化为不合格包。

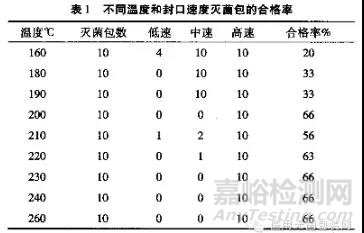

2、结果

2.1  160℃-190℃的温度下封口，合格率较低，走纸速越快，封口的密封效果差，走速越慢，效果越好。

2.2  200℃温度下封口合格率较高，走纸速度越快封口的效果越差，反之越好。

2.3  210℃~220℃的温度封口，走纸速越快，封口的密封效果越差，走速越慢，效果越好。

2.4  210℃~230℃的温度下封口，走纸速度越快，封口的密封效果越差，走速越慢，效果越好。

2.5  240℃的温度下封口，走纸速越快，封口的密封效果越好，走速越慢，效果越差。走纸速度过高使得部分纸质焦化出现密封带中央空白区现象，导致密封度下降。

2.6  260℃温度下封口，慢速时，由于温度高纸塑材料完全焦化，而使封口的密封度受到严重破坏，导致封口失败，而取中速或高速封口效果会好。

3、讨论

3.1采用160℃-190℃温度下封口，温度过低或走纸速度过快，导致聚丙烯层不隔化造成封口失败，效果不理想。

3.2采用200℃温度下封口，温度适宜，但走纸速度过快，也会影响到聚乙烯层和纸不能很好的融化而使封口失败；宜取中速或高速效果较好。

3.3采用240℃~260℃温度下封口，由于温度过低，走纸速度过慢会使纸层焦化，而影响到封口的严密性，走纸速度取中速或高速效果较好。

4、小结

从以上试验看到，封口的成功率取决于所选择的温度与走纸的速度。纸塑包装的封口应规范操作，重视封口时的温度和速度的控制，温度过热或封口机走速过快或过慢，均会导致封口失败。因此在操作时必须注重温度或走纸速度的调节，封口取200℃温度纸的走速为慢速或230℃的慢速和中速时封口效果最佳，也可取温度为240℃~260℃温度下走纸速度为中、高速度封口，避免采用160℃的温度进行封口，以免造成封口失败。不宜采用240℃-260℃慢速封口，以免造成封口处焦化，导致封口失败。封口时同时应注意选择大小适宜的包装袋，封口边距离包内器材保持在2.5cm以上，封包时尽量将包内气体排出，锐利器械应使用保护套，以防刺破，以保证包装的完好性。
