一、术语和定义

维卡软化点 (Vicat Softening Temperature, VST)，是工程塑料、通用塑料等聚合物的试样于液体传热介质中，在一定的载荷、一定的等速升温条件下，被1 mm²的压针压入1 mm深度时的温度。

简单地说，维卡软化点是衡量材料在一定压力下，受热后开始“变软”的温度。它的核心意义是：反映材料在“中等压力+缓慢升温”条件下的耐热性能，这种“实用耐热指标”比单纯的理论温度更有参考价值。

二、相关标准

GB/T 1633-2000 / ISO 306:1994, IDT《热塑性塑料软化温度(VST)的测定》

ASTM D1525-2017e1《塑料维卡(Vicat)软化温度的标准试验方法》

GB/T 22374-2018《地坪涂装材料》中表5：聚合物水泥复合地坪涂装材料面涂的基本性能要求

HG/T 2006-2022《热固性和热塑性粉末涂料》中表3：Ⅱ型热塑性粉末涂料的要求

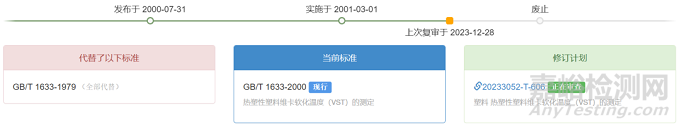

GB/T 1633-2000等同采用ISO 306:1994，规定了维卡软化点的测定试法，对仪器、操作规程、试样处理等做了规范。GB/T 1633-2000的修订计划目前正在审查中（20233052-T-606《塑料 热塑性塑料维卡软化温度(VST)的测定》），原标准预计将被新标准全面替代，新标准将等同采用ISO 306:2022。

三、维卡软化点的测试

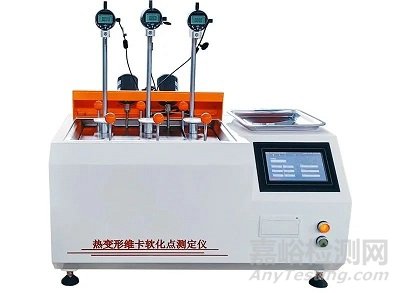

维卡软化点的测试通常使用热变形维卡软化点测定仪完成，测量过程就像给材料做“耐热体检”（参照GB/T 1633-2000）：

1. 准备样品：将生物基材料切成标准尺寸（通常10 mm × 10 mm × 3 mm），比如PBAT/PLA复合片材、淀粉基模塑制品。

2. 施加压力：用截面积1 mm²的针状压头轻压样品，压力分为10 N或50 N，50 N更贴近日常使用时的压力（比如碗里装热食物的重量）。

3. 逐步升温：样品在油浴或空气浴中以恒定速度升温（50 ℃/h或120 ℃/h）。

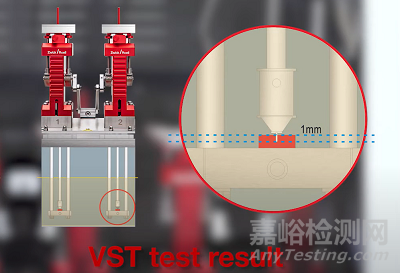

4. 记录温度：当压头刺入样品1 mm深时，此时的温度就是维卡软化点。

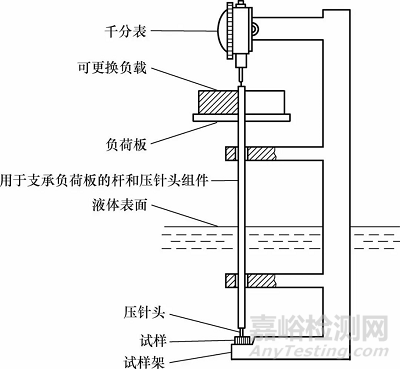

VST测定仪示意图

四、影响涂料维卡软化点的关键因素

1. 材料本身的化学结构

分子链刚性越强（如含芳香环、环状结构），维卡软化点越高。涂料中的树脂类型是决定维卡软化点的核心因素。不同树脂（如丙烯酸酯、聚氨酯等）的分子结构和化学性质差异显著，直接导致软化温度不同。例如，丙烯酸酯类涂料通常软化温度较低（约100 ℃），而聚氨酯类涂料因交联结构较高，软化温度可达150 ℃以上。

2. 添加剂与填料

填料（如碳酸钙、滑石粉）和助剂（如抗氧化剂、流平剂）的添加会改变涂料的结晶结构和热稳定性，从而影响软化温度。填料种类和含量、助剂种类及配比均可能对结果产生作用。

3. 加工工艺

粉末涂料的挤出温度、压力和速度等工艺参数对维卡软化点有显著影响。高温挤出或高压力可提高涂料的结晶度，从而提升软化温度；反之则可能降低其耐热性能。

4. 环境条件

湿度、紫外线等环境因素可能间接影响涂料的维卡软化点。例如，长期暴露在紫外线下可能导致涂料老化，降低其热稳定性。

涂料维卡软化点主要由树脂成分决定，辅以添加剂、填料及加工工艺共同作用。选择合适树脂和优化工艺参数是提升涂料耐热性能的关键。
