塑料广泛应用于汽车工业。目前，一辆汽车大约有30000个零件，其中1/3是由塑料制成的，总共有约39种不同类型的基本塑料和聚合物用于制造汽车。

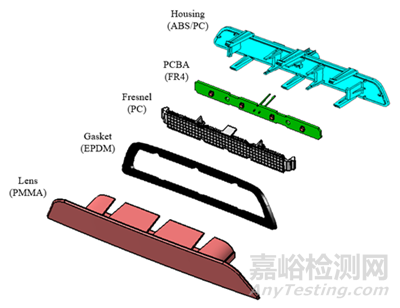

超过70%的汽车用塑料来自四种聚合物：聚丙烯、聚氨酯、聚酰胺和PVC。塑料使工程师能够设计任何产品形状，同时保持足够的强度和减轻重量。汽车照明的主要材料是塑料和弹性体，如PC、PP、ABS、PMMA等。典型的汽车刹车灯如图1所示。
蠕变和应力松弛
塑料是粘弹性材料，对应力的响应兼有弹性固体和粘性流体的双重特性。一些常见的力学效应有蠕变、应力松弛、断裂和疲劳。这些效应的变化特性对应变率、作用时间、作用历史和温度等因素非常敏感。多年来，我们已经开发了许多材料模型来预测粘弹性材料的行为，其中最成功的数学模型基于弹簧单元（弹性效应）和缓冲器单元（粘性效应）。包括麦克斯韦模型、开尔文模型和两者的结合。

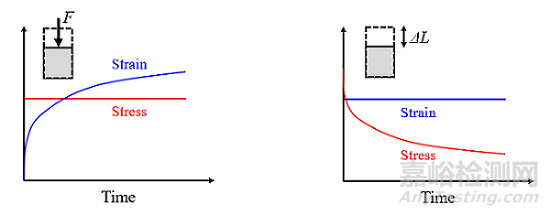

蠕变是塑料最重要的失效模式之一。塑料受恒定的载荷时，表现出随时间变化的应变响应，如图3所示，这种行为称为蠕变。塑料粘弹性的另一个重要特性是应力松弛：如果塑料承受恒定的应变，则维持该应变所需的应力减小。应力松弛行为在垫片、密封件、弹簧和卡扣组件的设计以及螺栓预紧设计中非常重要。
介观蠕变机制
蠕变机制与非牛顿流体相关，而松弛过程中蠕变应变的增加与弹性应变的减小量相同，故蠕变过程是与非牛顿流体一致的粘性变形过程，应力松弛过程则是材料弹性与粘性之间平衡的结果。
通常，聚合物是由许多由化学键连接的结构单元组成的，它是多层次结构的总和，包括近程结构、远程结构、聚集态结构和织态结构。图4显示了多个链段的聚集态结构，椭圆所包围的部分是一个完整的分子链。同样，在实际分子链中存在链段间、键角限制和势垒等界面相互作用，且分子链段由于本身在微观上具有完全的各向同性弹性，在拉伸力作用下产生弹性变形。
从图5可以看出，在拉伸载荷作用下，非晶态分子结构由于分子间键较低,容易引起聚合物分子的解缠和相互滑移。晶体分子结构具有更强、更密集的键。它易受倾斜和重新定向以及轻微膨胀的影响。

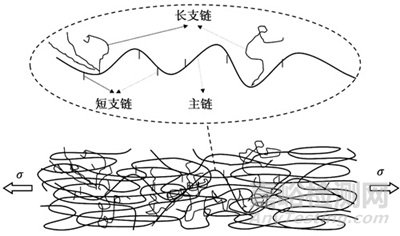

图4 聚合物的分子结构图
图5 聚乙烯分子结构示意图
当施加外载荷时，单元本身发生弹性变形，沿基体与界面的法向应力梯度成为相对运动的动力源，界面间将被动产生内耗而发生不同程度的滑移，在加载方向上产生蠕变。在蠕变过程中，外力保持不变，由于其短期特性，弹性力会立即发生弹性变形。粘滞力随时间的推移逐渐增大，直到弹性力和粘滞力达到平衡为止。
各阶段蠕变意义

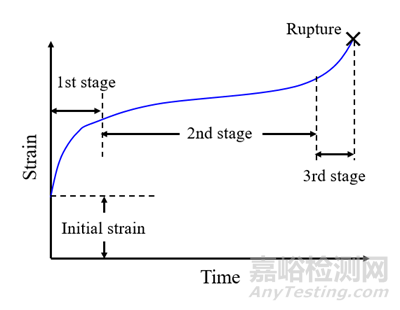

蠕变曲线中有3个阶段，如图6。
图6 蠕变的三个应变的变化阶段
第一阶段-初级蠕变（Primary Creep）
· 曲线特征：刚加载时，应变速率逐渐减小。· 物理意义：这一阶段，材料内部的分子链和微观结构正在快速调整。部分分子链解开取向、局部应力松弛，使材料逐渐找到一个新的平衡状态。
第二阶段-稳态蠕变（Secondary Creep）
· 曲线特征：应变随时间近似线性增长，变形速率恒定。
· 物理意义：内部的应力松弛与分子链滑移达成动态平衡。材料在这一阶段表现出
这是工程设计中最关注的阶段，因为零件的大部分服役寿命都在这里消耗。
第三阶段-三级蠕变（Tertiary Creep）
· 曲线特征：变形速率急剧增加，直至断裂.
· 物理意义：在长期载荷下，材料局部已经出现微裂纹或颈缩，导致局部应力集中，最终加速破坏。
一旦进入这一阶段，零件已经“不可逆”，失效只是时间问题。
通常，蠕变的第一和第二阶段通常是最重要的。图7显示了某款塑料蠕变试验数据。
图7 某软质塑料的标称蠕变应变曲线图
蠕变测试方法
塑料蠕变试验相关标准：
ISO 899-1 蠕变行为的测定 - 第 1 部分：拉伸蠕变
ISO 899-2 蠕变行为的测定 - 第 2 部分：三点加载的弯曲蠕变
ASTM D2990塑料拉伸、压缩和弯曲蠕变和蠕变破裂的标准测试方法
ISO 16770塑料 - 聚乙烯环境应力开裂 (ESC) 的测定 - 全缺口蠕变试验 (FNCT)
ISO 3384-1硫化或热塑性橡胶 – 压缩应力松弛的测定
蠕变试验确定了哪些特征值？
拉伸蠕变应变、标称拉伸蠕变应变、拉伸蠕变模量、标称拉伸蠕变模量、破断时间、等时应力-应变曲线、蠕变恢复等。
需要提前明确哪些条件？
进行蠕变性能测试，需明确三个条件：温度、载荷、时间。温度应与状态调节相同的环境下进行试验，试验时间内温度偏差在±2℃；载荷应与材料的预期应用相当，规定初始应变可通过模量进行换算得出初始载荷；时间无规定，准确至±2s内，通常在1000h内。
蠕变测试案例

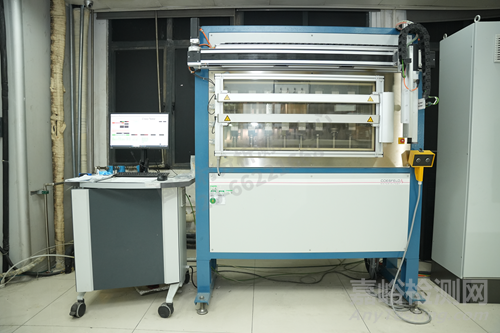

图8 蠕变试验机
技术参数：
1、最大载荷5 kN；
2、精度等级0.5级；
3、试验温度-20-150℃。
背景：
随着汽车使用时间的增长，车灯塑料部件在长期受力情况下会发生缓慢且持续的变形现象。车灯蠕变看似微小，却可能带来严重后果：光型偏离法规要求、密封性能下降导致进水起雾、甚至灯壳开裂引发完全失效。
1）拉伸蠕变测试

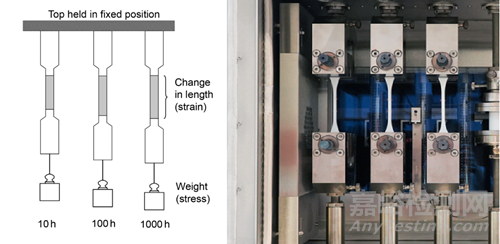

图9 拉伸蠕变测试过程
用于汽车的典型材料PMMA表现出室温蠕变。其初始抗拉强度较高，但长期高应力载荷下会出现变形和裂纹现象。在评估最大螺钉扭矩时，由于螺钉垫部件中应力松弛的存在，3小时热循环试验后可检测到低扭矩（图10）。由于应力松弛的存在，长时间热循环试验后，过大的预载可能导致壳体夹具永久变形（图11）。

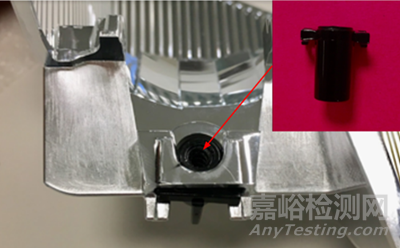

图10 3小时热循环试验后前照灯螺栓松动
(a) 测试前 (b) 测试后

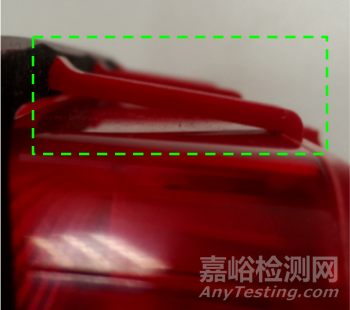

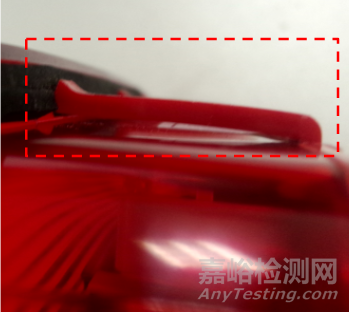

图11 热循环试验超过100小时后，器材的永久变形
2）弯曲蠕变测试

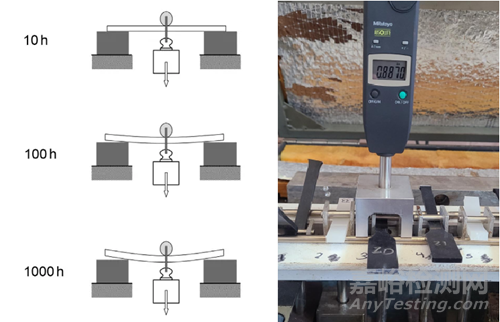

图12 弯曲蠕变测试过程

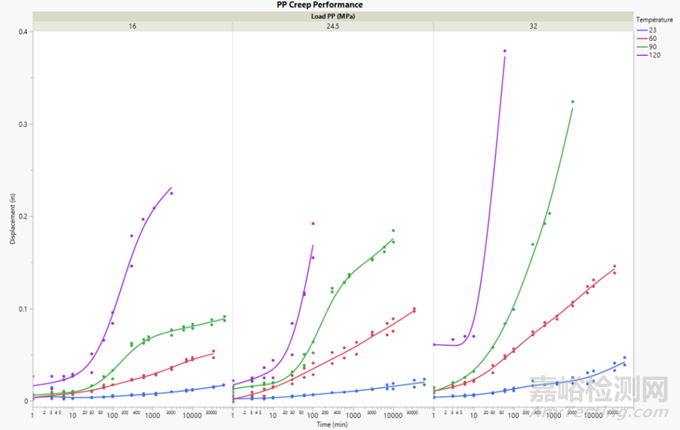

图13为聚丙烯弯曲蠕变测试研究结果，失效发生在弯曲试样的底部。
图13 PP蠕变测试结果曲线

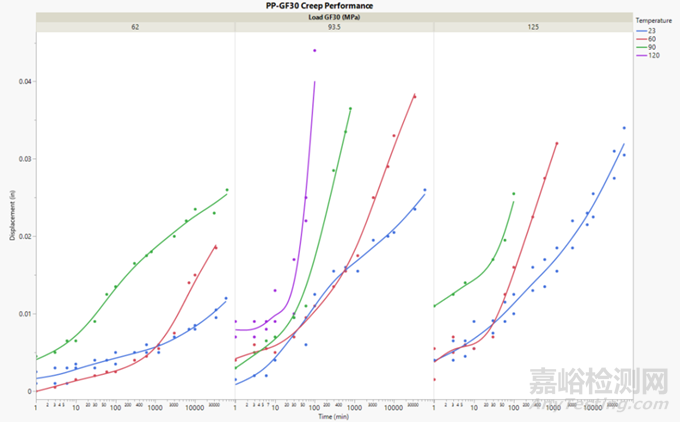

为纤维增强的聚丙烯比聚丙烯更能抵抗蠕变变形，图14结果表明，蠕变随着施加应力和温度的增加而增加。
图14 纤维增强的聚丙烯蠕变测试结果曲线
