您当前的位置：检测资讯 > 科研开发
嘉峪检测网 2025-09-01 08:27
薄膜电容器因其优异的频率特性、低损耗、高绝缘电阻和无极性等优点，在新能源、工业控制、电力电子、新能源汽车等领域扮演着核心角色。然而，其寿命评估面临巨大挑战——标称寿命往往长达数万甚至十几万小时（15年以上）。自然状态下等待其失效进行验证完全不现实。加速寿命试验（ALT） 因此成为评估其长期可靠性的核心技术手段。本文将深入解析如何通过加速寿命试验科学评估薄膜电容器的寿命，并详细展示每一步的关键计算。
一、 加速寿命试验的核心原理与模型
加速寿命试验的核心思想是：在保持失效机理不变的前提下，对产品施加远超正常工作条件的应力（如温度、电压），加速其内部物理/化学劣化过程，使其在相对较短的时间内发生失效。 通过观测加速条件下的失效数据，利用已知的物理失效模型或经验模型，外推回正常使用条件下的寿命特征。
薄膜电容器的主要失效机理与加速应力：
介质老化与退化： 介质薄膜（如聚丙烯PP、聚酯PET、聚苯硫醚PPS）在电、热应力作用下发生分子链断裂、氧化、结晶度变化等，导致绝缘电阻下降、损耗角正切增大、电容值衰减，最终可能引发短路或开路。这是最主要的寿命限制因素。
加速应力：温度 (T)、工作电压 (V)
金属化电极劣化： 金属化层（通常是锌铝或锌铝合金）的电化学腐蚀、氧化，或在自愈过程中过度损耗导致有效电极面积减小、接触电阻增大。
加速应力：温度 (T)、湿度 (H)、工作电压 (V)
引出端/焊接点劣化： 热循环、机械振动导致疲劳断裂。
加速应力：温度循环 (ΔT, 频率)、机械振动 (G)
局部放电： 在高电场强度下，特别是存在气隙或杂质时，可能发生局部放电，持续侵蚀介质。
加速应力：工作电压 (V)、气压
最常用的加速模型：
阿伦尼乌斯 (Arrhenius) 模型： 描述温度驱动的化学反应速率（如介质老化、氧化、腐蚀）对寿命的影响。这是应用最广泛的模型。
L = A * exp(Ea / (k * T))
L: 特征寿命 (例如中位寿命 B63.2)
A: 前置因子 (常数，与具体材料和结构有关)
Ea: 活化能 (eV)，反映失效过程对温度的敏感度。是模型关键参数。
k: 玻尔兹曼常数 (8.617333262145 × 10⁻⁵ eV/K)
T: 绝对温度 (K)
指数律模型 / 逆幂律模型： 描述电压/电场强度驱动的失效过程（如介质击穿、电化学迁移、局部放电）对寿命的影响。
L = K * V^(-n)
L: 特征寿命
K: 常数 (与材料、温度有关)
V: 施加电压 (通常为直流或交流峰值)
n: 电压加速因子 (无单位)，反映失效过程对电压的敏感度。是模型关键参数。
艾林 (Eyring) 模型： 更通用的模型，可以同时考虑温度和电压（或其他应力）的影响及其交互作用。是阿伦尼乌斯模型和指数律模型的扩展。
L = (1 / (A * T)) * exp((Ea / (k * T)) + (B * V) + (C * V / T))
A, B, C: 模型常数
Ea: 活化能 (eV)
T: 绝对温度 (K)
V: 施加电压
k: 玻尔兹曼常数
二、 加速寿命试验评估的详细步骤与计算
步骤 1： 明确试验目标与定义失效
目标： 确定在额定工作条件（如 Trated = 85°C, Vrated = 450V DC）下，薄膜电容器的特征寿命（如 B10 寿命 - 10% 失效的时间）或平均寿命（MTTF）。
失效定义 (End-of-Life Criteria)： 必须清晰、可测量、与产品功能或可靠性要求相关。常见定义包括：
电容值变化率 ΔC/C > ±5%, ±10% 或 ±15% (具体阈值按规格书)。
损耗角正切值 Tanδ 超过初始值规定倍数或绝对上限值 (如 0.01)。
绝缘电阻 IR 下降到低于规定值 (如 1000 MΩμF 或 10000 ΩF)。
发生短路或开路。
关键点： 选择的失效判据必须反映实际应用中关心的主要失效模式。
步骤 2： 选择加速应力类型与水平
应力选择： 针对薄膜电容器，温度和电压是最核心的加速应力。试验通常设计为：
恒定应力加速寿命试验 (CSALT)： 最常见。设置几组不同的恒定高温和/或高电压组合应力水平，每组放置一定数量的样品，持续运行直到发生足够多的失效或达到预定的截尾时间。
步进应力加速寿命试验 (SSALT)： 所有样品从低应力开始，按预定时间步长或失效数步长，逐步升高应力水平。
建议： 对于薄膜电容，CSALT 更易于实施、数据分析和模型拟合。
应力水平设置原则：
覆盖性： 设置至少 3-4 个不同的加速应力水平（如温度：105°C, 125°C, 135°C；电压：1.5Vr, 2.0Vr, 2.5*Vr）。
加速性： 应力水平需显著高于额定条件，使失效时间大大缩短（目标：数百至数千小时内获得足够失效数据）。
不引入新失效机理： 应力水平不能过高导致在正常使用中不会出现的失效模式占主导（如过高的电压直接导致介质瞬时击穿而非长期老化）。需通过预试验或工程经验判断。
可行性： 在试验设备能力和时间内可实现。
示例设置 (CSALT)： 评估某 450V DC PP 薄膜电容在 85°C/450V 下的寿命。
水平 1: T1 = 105°C, V1 = 675V (1.5 * Vrated)
水平 2: T2 = 125°C, V2 = 675V (1.5 * Vrated)
水平 3: T3 = 125°C, V3 = 900V (2.0 * Vrated)
应力组合：
说明： 水平 1 和 2 用于拟合温度模型（固定电压）；水平 2 和 3 用于拟合电压模型（固定温度）。水平 2 作为公共点连接两个模型。
步骤 3： 试验样品准备与实施
样品选择： 从同一批次或具有代表性的批次中随机抽取足够数量的样品。每组应力水平至少需要 10-15 个样品（越多越好，统计分析更稳健）。记录样品初始参数 (C, Tanδ, IR)。
试验设备： 高精度恒温箱（温度均匀性 ±2°C 或更好）、可编程高压直流电源（或交流电源，需明确电压定义）、数据采集系统（自动记录电容、损耗、绝缘电阻、失效时间）。
试验过程：
将样品安装在专用夹具上，确保良好电气连接和热接触。
将夹具放入达到设定温度的恒温箱中。
保温足够时间使样品温度稳定。
施加设定的加速电压（直流或特定波形的交流）。
开始计时并持续监测关键参数。
当样品达到定义的失效判据时，记录其失效时间 (Time-to-Failure, TTF)。
试验持续到每组达到预定失效数（如 50% 以上失效）或达到截尾时间（如 2000 小时）为止。对于未失效的样品，记录其为“删失数据”(Censored Data)。
数据记录： 详细记录每组应力水平下每个样品的失效时间或截尾时间，以及对应的应力水平 (T, V)。
步骤 4： 数据整理与分布拟合
数据整理： 将每个应力水平下的失效时间按从小到大排序。对于有删失的数据，在排序时需正确标记。
寿命分布假设： 薄膜电容器的失效时间数据通常服从 威布尔 (Weibull) 分布 或 对数正态 (Lognormal) 分布。威布尔分布因其灵活性（能描述早期失效、随机失效和磨损失效）和物理意义（与最弱链模型相关）而被广泛采用。本文以威布尔分布为例。
威布尔分布： 累积分布函数 (CDF) 表示产品在时间 t 之前失效的概率 F(t)：
F(t) = 1 - exp(-(t / η)^β)
β < 1： 早期失效期 (Decreasing Failure Rate)
β ≈ 1： 随机失效期 (Constant Failure Rate, 指数分布)
β > 1： 磨损失效期 (Increasing Failure Rate)。薄膜电容老化失效通常 β > 1。
β (形状参数 Shape Parameter)： 决定分布形状。
η (尺度参数 Scale Parameter / Characteristic Life)： 特征寿命，当 t = η 时，F(η) = 1 - exp(-1) ≈ 63.2%。即 B63.2 寿命。
参数估计 (以水平 1: 105°C, 675V 为例)：
i: 失效顺序 (1, 2, 3, ..., n)
n: 总样品数 (10)
计算 F(t_i)：
数据： 假设该组有 10 个样品，失效时间 (小时) 排序后为：[650, 800, 950, 1100, 1200, 1350, 1500, 1650, 1800, 2000]。试验在 2000 小时截尾，所有样品均失效 (无删失)。
中位秩计算 (Median Rank)： 用于估计累积失效概率 F(t)。常用 Bernard 公式：
F(t_i) ≈ (i - 0.3) / (n + 0.4)
i: 失效顺序 (1, 2, 3, ..., n)
n: 总样品数 (10)

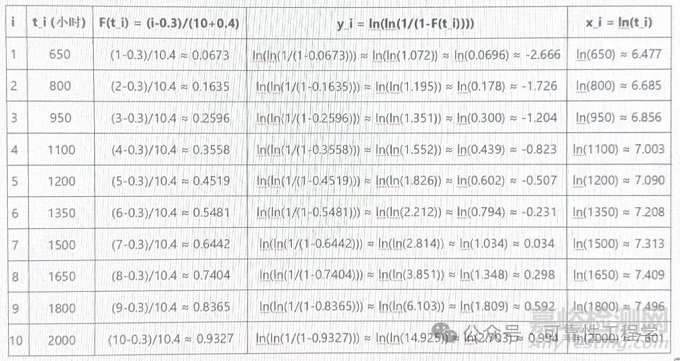

计算 F(t_i)：
计算 x_i 的平均值 x̄ = (Σx_i)/10 ≈ (6.477 + 6.685 + ... + 7.601)/10 ≈ 71.138 / 10 = 7.1138
计算 y_i 的平均值 ȳ = (Σy_i)/10 ≈ (-2.666 -1.726 -1.204 -0.823 -0.507 -0.231 +0.034 +0.298 +0.592 +0.994)/10 ≈ (-5.239)/10 = -0.5239
计算斜率 b (β)：
β = b = [ Σ( (x_i - x̄) * (y_i - ȳ) ) ] / [ Σ( (x_i - x̄)^2 ) ]
计算截距 a：
a = ȳ - b * x̄ ≈ -0.5239 - 3.059 * 7.1138 ≈ -0.5239 - 21.760 ≈ -22.284
计算特征寿命 η：
由 a = -β * ln(η) => -22.284 = -3.059 * ln(η) => ln(η) = 22.284 / 3.059 ≈ 7.284 => η ≈ exp(7.284) ≈ **1450.2 小时**
分子 S_xy = Σ( (x_i - x̄) * (y_i - ȳ) )
= (6.477-7.1138)*(-2.666 - (-0.5239)) + (6.685-7.1138)*(-1.726 - (-0.5239)) + ... + (7.601-7.1138)*(0.994 - (-0.5239))
= (-0.6368)*(-2.1421) + (-0.4288)*(-1.2021) + (-0.2578)*(-0.6801) + (-0.1108)*(-0.2991) + (-0.0238)*(-0.0161) + (0.0942)*(0.2929) + (0.1992)*(0.5579) + (0.2952)*(0.8219) + (0.3822)*(1.1159) + (0.4872)*(1.5179)
≈ [1.364] + [0.515] + [0.175] + [0.033] + [0.0004] + [0.028] + [0.111] + [0.243] + [0.426] + [0.739] ≈ 3.6344
分母 S_xx = Σ( (x_i - x̄)^2 )
= (-0.6368)² + (-0.4288)² + (-0.2578)² + (-0.1108)² + (-0.0238)² + (0.0942)² + (0.1992)² + (0.2952)² + (0.3822)² + (0.4872)²
≈ 0.4055 + 0.1838 + 0.0665 + 0.0123 + 0.0006 + 0.0089 + 0.0397 + 0.0871 + 0.1461 + 0.2373 ≈ 1.1878
因此 β = b = S_xy / S_xx ≈ 3.6344 / 1.1878 ≈ **3.059**
威布尔概率图与线性回归： 威布尔分布的累积分布函数 F(t) 可以线性化：
ln(ln(1/(1 - F(t)))) = β * ln(t) - β * ln(η)
令y = ln(ln(1/(1 - F(t))))，x = ln(t)，b = β，a = -β * ln(η)
则方程变为：y = b * x + a
利用上表计算的y_i和x_i数据点进行线性回归 (最小二乘法)，求斜率b(即 β) 和截距a。
结果： 在应力水平 T1=105°C, V1=675V 下，威布尔分布参数估计为 β ≈ 3.059, η ≈ 1450 小时。即该条件下的 B63.2 寿命约为 1450 小时。B10 寿命可通过威布尔 CDF 反推：F(t) = 0.1 = 1 - exp(-(t / η)^β) => (t / η)^β = ln(1/(1-0.1)) ≈ 0.10536 => t = η * (0.10536)^(1/β) ≈ 1450 * (0.10536)^(1/3.059) ≈ 1450 * 0.472 ≈ 685 小时。
对 水平 2 (125°C, 675V) 和 水平 3 (125°C, 900V) 重复 步骤 4 的数据整理、中位秩计算和威布尔参数估计（线性回归）。
水平 2: T2=125°C, V2=675V: β₂ ≈ 3.1, η₂ ≈ 550 小时 (B63.2)
水平 3: T3=125°C, V3=900V: β₃ ≈ 3.0, η₃ ≈ 220 小时 (B63.2)
假设结果：
步骤 5： 建立加速模型与参数估计
温度模型拟合 (固定电压 V=675V)： 使用水平 1 (105°C) 和水平 2 (125°C) 的特征寿命 η。
斜率 b = (y₂ - y₁) / (x₂ - x₁) = (6.310 - 7.279) / (0.002511 - 0.002644) = (-0.969) / (-0.000133) ≈ **7285.7**
因此 Ea = b * k = 7285.7 * 8.617333262145 × 10⁻⁵ ≈ **0.628 eV**
截距 a = y₁ - b * x₁ = 7.279 - 7285.7 * 0.002644 ≈ 7.279 - 19.26 ≈ -11.981
因此 A = exp(a) = exp(-11.981) ≈ **6.1 × 10⁻⁶ (单位需与寿命单位一致)`
点1: x₁ = 1/378.15 ≈ 0.002644 K⁻¹, y₁ = ln(1450) ≈ 7.279
点2: x₂ = 1/398.15 ≈ 0.002511 K⁻¹, y₂ = ln(550) ≈ 6.310
T₁ = 105 + 273.15 = 378.15 K, η₁ = 1450 小时
T₂ = 125 + 273.15 = 398.15 K, η₂ = 550 小时
数据：
阿伦尼乌斯模型： L = A * exp(Ea / (k * T)) => ln(L) = ln(A) + (Ea / k) * (1/T)
令 y = ln(L), x = 1/T, b = Ea / k, a = ln(A)
方程变为： y = a + b * x
计算数据点：
线性回归 (两点)：
温度加速因子 (AF_T)： 比较两个温度 T1 和 T2 下的寿命比。
AF_T = L(T1) / L(T2) = exp( (Ea / k) * (1/T2 - 1/T1) )
例如，计算 105°C (378.15K) 到 125°C (398.15K) 的加速因子：
AF_T = exp( (0.628 / 8.617333e-5) * (1/398.15 - 1/378.15) ) = exp(7289.5 * (-0.000133)) ≈ exp(-0.969) ≈ **0.380**
或直接由寿命比： η₁ / η₂ = 1450 / 550 ≈ 2.636， 与 1 / AF_T ≈ 1 / 0.380 ≈ 2.632 非常接近，验证了模型拟合。
电压模型拟合 (固定温度 T=125°C)： 使用水平 2 (675V) 和水平 3 (900V) 的特征寿命 η。
斜率 b = (y₂ - y₁) / (x₂ - x₁) = (5.394 - 6.310) / (6.802 - 6.515) = (-0.916) / (0.287) ≈ **-3.192**
因此 n = -b ≈ **3.192** (电压加速因子)
截距 a = y₁ - b * x₁ = 6.310 - (-3.192) * 6.515 = 6.310 + 20.795 ≈ 27.105
因此 K = exp(a) = exp(27.105) ≈ **5.93 × 10¹¹ (单位需与寿命和电压单位一致)`
点1: x₁ = ln(675) ≈ 6.515, y₁ = ln(550) ≈ 6.310
点2: x₂ = ln(900) ≈ 6.802, y₂ = ln(220) ≈ 5.394
V₂ = 675 V, η₂ = 550 小时
V₃ = 900 V, η₃ = 220 小时
数据：
指数律模型： L = K * V^(-n) => ln(L) = ln(K) - n * ln(V)
令 y = ln(L), x = ln(V), b = -n, a = ln(K)
方程变为： y = a + b * x
计算数据点：
线性回归 (两点)：
电压加速因子 (AF_V)： 比较两个电压 V2 和 V3 下的寿命比。
AF_V = L(V2) / L(V3) = (V3 / V2)^n
例如，计算 675V 到 900V 的加速因子：
AF_V = (900 / 675)^3.192 = (1.3333)^3.192 ≈ **2.50**
或直接由寿命比： η₂ / η₃ = 550 / 220 = 2.5， 完美匹配模型。
组合模型 (Temperature-Voltage Model)： 将温度和电压的影响结合起来。使用 艾林模型 或其简化形式。一种常用且有效的简化是假设温度和电压效应相互独立，加速因子相乘：
L(T, V) = A * exp(Ea / (k * T)) * V^(-n)
其中 A, Ea, n 已在上面分别拟合得到 (A ≈ 6.1e-6, Ea ≈ 0.628 eV, n ≈ 3.192)。可以使用所有三个水平的数据进行更精确的多元线性回归拟合组合模型参数。
步骤 6： 外推正常工况寿命
目标：预测在额定工作条件 T_use = 85°C = 358.15 K, V_use = 450V DC 下的特征寿命 η_use。
使用步骤 5 建立的组合模型：
η_use = A * exp(Ea / (k * T_use)) * (V_use)^(-n)
η_use ≈ (6.1 × 10⁻⁶) * exp(0.628 / (8.617333e-5 * 358.15)) * (450)^(-3.192)
分步计算：
先算 (6.1e-6) * (6.82e8) = 4.1602e3
再算 (4.1602e3) * (3.396e-9) = 1.413e-5
η_use ≈ 1.413 × 10⁻⁵ 小时? 这显然不合理！问题出在常数 A 的量纲和拟合来源。
先计算 450^3.192 = 450^3 * 450^0.192 = (91125000) * (450^0.192)
450^0.192： ln(450) ≈ 6.109, 0.192 * 6.109 ≈ 1.173, exp(1.173) ≈ 3.232
因此 450^3.192 ≈ 91125000 * 3.232 ≈ 2.945 × 10⁸
所以 (450)^(-3.192) = 1 / (2.945 × 10⁸) ≈ 3.396 × 10⁻⁹
计算 k * T_use = (8.617333e-5 eV/K) * 358.15 K ≈ 0.03087 eV
计算 Ea / (k * T_use) = 0.628 eV / 0.03087 eV ≈ 20.346
计算 exp(20.346) ≈ 6.82 × 10⁸ (非常大的数，体现温度降低的巨大影响)
计算 (V_use)^(-n) = (450)^(-3.192)
组合计算：
η_use ≈ (6.1 × 10⁻⁶) * (6.82 × 10⁸) * (3.396 × 10⁻⁹)
修正计算 (利用加速因子)： 更可靠的方法是计算从加速条件到使用条件的总加速因子 (AF_total)，然后乘以在某个加速条件下测得的寿命。
在水平 1 下，我们已计算 B10₁ ≈ 685 小时 (基于 β₁≈3.059, η₁≈1450h)。
假设威布尔形状参数 β 在正常条件下与加速条件下相似（这是一个重要假设，通常认为失效机理不变时 β 不变），则使用条件下的 B10 寿命为：
B10_use = B10_acc * AF_total_acc ≈ 685 小时 * 10.73 ≈ **7, 350 小时 (约 0.84 年)**。
更严谨的做法： 使用使用条件下的威布尔分布。η_use ≈ 15559h, β_use ≈ β_acc ≈ 3.059。则 B10_use = η_use * (ln(1/(1-0.1)) )^(1/β_use) = 15559 * (0.10536)^(1/3.059) ≈ 15559 * 0.472 ≈ **7, 345 小时** (与上面方法一致)。
在水平 1 (105°C/675V) 下，我们测得特征寿命 η₁ ≈ 1450 小时 (B63.2)。
因此，在 85°C/450V 下的特征寿命估计为：
η_use = η_acc * AF_total_acc ≈ 1450 小时 * 10.73 ≈ **15, 559 小时 (约 1.78 年)**。
温度加速部分 (AF_T_use_to_acc)： 使用阿伦尼乌斯模型。
AF_T = exp( (Ea / k) * (1/T_acc - 1/T_use) ) = exp(7285.7 * (1/378.15 - 1/358.15))
1/378.15 ≈ 0.002644, 1/358.15 ≈ 0.002792
(1/T_acc - 1/T_use) = 0.002644 - 0.002792 = -0.000148
AF_T = exp(7285.7 * (-0.000148)) = exp(-1.078) ≈ **0.340** (注意：这是使用条件相对于加速条件的寿命倍数，即加速因子是其倒数)。
实际温度加速因子 (缩短时间倍数)： AF_T_acc = 1 / AF_T = 1 / 0.340 ≈ **2.94** (即 105°C 下的 1 小时约等于 85°C 下的 2.94 小时)。
电压加速部分 (AF_V_use_to_acc)： 使用指数律模型。
AF_V = (V_acc / V_use)^n = (675 / 450)^3.192 = (1.5)^3.192
(1.5)^3 = 3.375, (1.5)^0.192： ln(1.5)≈0.4055, 0.192*0.4055≈0.0779, exp(0.0779)≈1.081
(1.5)^3.192 ≈ 3.375 * 1.081 ≈ 3.649
实际电压加速因子 (缩短时间倍数)： AF_V_acc = AF_V = **3.65** (即 675V 下的 1 小时约等于 450V 下的 3.65 小时)。
总加速因子 (AF_total_acc)： 假设温度和电压效应独立，总加速因子是两者乘积。
AF_total_acc = AF_T_acc * AF_V_acc ≈ 2.94 * 3.65 ≈ **10.73**
*(即：在 105°C/675V 下测试 1 小时，相当于在 85°C/450V 下运行约 10.73 小时)*。
选择参考加速水平： 例如水平 1 (T1=105°C/378.15K, V1=675V)。
计算从使用条件到该加速条件的加速因子：
外推特征寿命 η_use：
外推 B10 寿命：
步骤 7： 模型验证与置信区间 (关键但常被忽略)
模型验证：
图形验证： 绘制不同应力水平下的寿命数据在威布尔概率纸或阿伦尼乌斯坐标纸、对数-对数坐标纸上的拟合直线。观察数据点是否较好地落在拟合直线附近，不同应力水平的直线是否平行（β 恒定假设）。
残差分析： 计算实际失效时间与模型预测失效时间（基于估计参数）的残差。检查残差是否随机分布，无明显模式。系统性偏差可能表明模型不适用或失效机理改变。
额外应力水平验证： 如果资源允许，在另一个未用于拟合的加速应力水平下进行试验，将实际失效数据与模型预测进行比较。
置信区间估计： 点估计（如 η_use=15559h）存在不确定性。需计算其置信区间 (Confidence Interval, CI)，例如 90% CI。
方法： 利用回归分析的参数方差协方差、Fisher 信息矩阵或 Bootstrap 方法。过程复杂，常借助专业可靠性软件 (如 Weibull++, JMP, Minitab, Reliasoft)。
简化示例： 对于水平 1 的威布尔拟合，线性回归的斜率 (β) 和截距 (a) 的标准误可通过公式计算。进而计算 ln(η) 的方差 Var(ln(η)) = Var(a) / β²， 然后 η 的置信区间为 [η * exp(-Z * SE_lnη), η * exp(Z * SE_lnη)]， 其中 Z 是标准正态分布的分位数 (如 90% CI 用 Z=1.645)。总加速因子 AF 的置信区间计算更复杂，涉及 Ea 和 n 的不确定性传播。
意义： 90% CI 可能显示 η_use 在 12, 000 小时到 20, 000 小时之间，为决策提供更全面的信息。B10 寿命的置信区间尤为重要。
三、 关键考虑因素与挑战
失效机理一致性： 确保加速应力没有引入新的、在正常使用中不会发生的失效模式。否则外推结果无效。需通过失效分析（如显微镜观察、电镜、元素分析）确认加速失效样品与现场返回失效样品的失效模式和根本原因一致。
模型适用性： 阿伦尼乌斯模型适用于化学反应主导的过程。指数律模型适用于电场强度主导的过程。对于薄膜电容，组合模型是必要的。模型选择错误导致外推误差。
参数不确定性： 样本量小、试验时间不足（失效数少）会导致估计的 β, η, Ea, n 参数存在较大统计波动，显著影响外推结果。增大样本量、增加应力水平数、延长试验时间（获得更多失效） 是提高精度的主要途径。置信区间 必须报告。
β 值假设： 通常假设 β 值在加速条件和正常条件下相同。这需要工程判断支持。如果怀疑 β 变化，外推需更谨慎。
其他应力影响： 湿度、温度循环、机械振动、电流纹波在实际使用中也可能影响寿命。本试验仅考虑了温度和直流电压。若实际应用涉及这些应力，需设计更复杂的多应力加速试验或进行针对性评估。
自愈效应： 金属化薄膜电容具有自愈特性。在高加速电压下，自愈发生频率和强度可能远高于正常条件，影响老化过程和寿命模型。需注意评估。
外推幅度： 加速因子越大（如本例的 10.73 倍），外推的距离越远，结果的不确定性也越大。应尽量控制加速因子在合理范围内（通常建议 < 20）。
四、 结论
通过精心设计的加速寿命试验（选择合适的应力类型与水平、准备充足样品、严格监控失效）、基于威布尔分布等统计方法进行失效数据分析、利用阿伦尼乌斯模型和指数律模型描述温度与电压的加速效应，并最终外推到额定工作条件，工程师可以在相对较短的时间内（几周或几个月）获得对薄膜电容器长期（数年甚至十几年）可靠性的定量评估。本文详细展示了从原始失效数据处理、威布尔参数估计、加速模型拟合到正常寿命外推的每一步具体计算过程，强调了模型验证、置信区间和关键考虑因素的重要性。
虽然加速寿命试验是强大的工具，但必须清醒认识到其固有的假设和不确定性。试验设计需确保失效机理的一致性，模型选择需合理，样本量需足够，结果解读需结合置信区间和工程经验。只有通过严谨的科学方法和实践验证，加速寿命试验才能为薄膜电容器的可靠性设计、选型、质保和维护提供真正有价值的决策依据，确保其在各种严苛应用场景下的长期稳定运行。
来源：可靠性工程学
