史上最全各种钣金折弯展开计算公式

嘉峪检测网        2023-03-28 19:35

1.折弯一刀展开图例和计算公式


A、B--工件弯边长度

P'一弯边折弯系数(折弯系数:弯一刀城一个系数)

R--弯边圆角(一般为板厚)

T-—材料

厚度展开长度L=A+B-P’即L=25+65-5.5=84.5

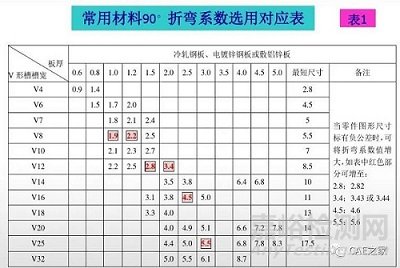

按表1板厚为3下模为V25折弯系数为5.5注:

按表1,选用下模不同折弯系数不同,板厚不同折弯系数不同。

2.折弯二刀展开图例和计算公式


A(A1)、B--工件弯边长度

P'——弯边折弯系数(折弯系数:弯一刀减一个系数)

R--弯边圆角(一般为板厚)

T--材料厚度展开长度L=A+T+B-2xP’即L=50+2+50-2×3.4=95.6

按表1板厚为2下模为V12折弯系数为3.4注:

按表1,选用下模不同折弯系数不同,板厚不同折弯系数不同

3.折弯三刀展开图例和计算公式


A(A1)、B(B1)-一工件弯边长度

P'——折弯系数(弯一刀减一个系数)

R--弯边圆角(一般为板厚)

T—-材料厚度展开长度

L=A+T+B+T-3xP’即L=50+2+90+2-3×3.4=133.8

按表1板厚为2下模为V12折弯系数为3.4注:

按表1,选用下模不同折弯系数不同,板厚不同折弯系数不同

4.折弯四刀展开图例和计算公式


A(A1)、B(B1)-一工件弯边长度

P'——折弯系数(弯一刀减一个系数)

R--弯边圆角(一般为板厚)

T—-材料厚度展开长度

L=A+T+B+T-3xP’即L=50+2+90+2-3×3.4=133.8

按表1板厚为2下模为V12折弯系数为3.4注:

按表1,选用下模不同折弯系数不同,板厚不同折弯系数不同

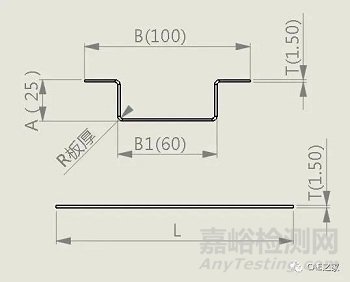

5.折弯四刀展开图例和计算公式


A、B(B1)—一工件弯边长度

P’—-弯边折弯系数(折弯系数:弯一刀减一个系数)

R--弯边圆角(一般为板厚)

T-—材料厚度

展开长度L=A+A+B+T+T-4xP’即L=25+25+100+1.5+1.5-4×2.8=141.8

按表板厚为1.5下模为V12折弯系数为2.8注:

按表1,选用下模不同折弯系数不同,板厚不同折弯系数不同

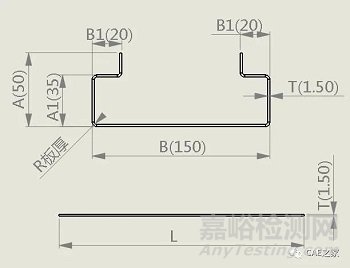

6.折弯六刀展开图例和计算公式


A(A1)、B(B1)一工件弯边长度

P'—弯边折弯系数(折弯系数:弯一刀减一个系数)

R--弯边园角(一般为板厚)

T一材料厚度

L=A+T+A+T+B+B1+B1-6xP’即

L=50+1.5+50+1.5+150+20+20-6×2.8=276.2

按表1板厚为1.5下模为V12折弯系数为2.8注:

按表1,选用下模不同折弯系数不同,板厚不同折弯系数不同。

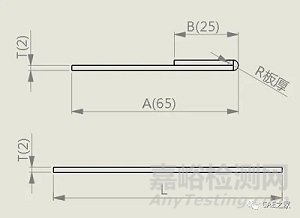

7.折弯180°展开图例和计算公式




A、B-一工件弯边长度

P'——打平圆角折弯系数

R--弯边圆角(一般为板厚)

T-—材料厚度展开长度L=A+B-P’即L=25+65-1=89

按表2:板厚为2下模为V12折弯系数为板厚一半注:

按表2:选用下模不同折弯系数不同,板厚不同折弯系数不同

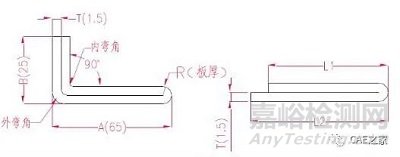

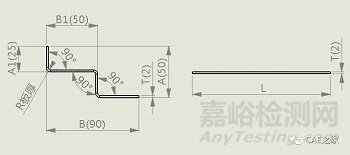

8.双层折弯展开图例和计算公式


A、B--工件弯边长度

P1-一内弯角折弯系数

P2-一外弯角

折弯系数R--弯边园角(一般为板厚)

T-—材料厚度

晨开长度:L1=(A-1.5)+(B-1.5)-P1即L1=(65-1.5)+(25-1.5)-3.2=83.8

L2=A+B-P2即L2=65+25-4.1=85.9

L=L1+L2-T/2即L=83.8+85.9-0.75=168.95

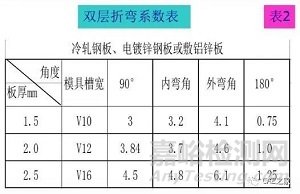

按表2:板厚为1.5下模为V12内角折弯系数为3.2外角折弯系数为4.1180折弯系数为0.75注:

按表2,选用下模不同折弯系数不同,板厚不同折弯系数不同;

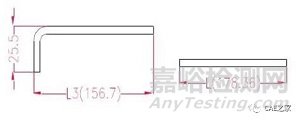

9.双层折弯展开图例和计算公式




A(A1)、B1B2--工件弯边长度

P1-—内弯角折弯系数

P2-—外弯角折弯系数

P3--90折弯系数

R--弯边园角《一般为板厚)

T-—材料厚度

P4--180'折弯系数

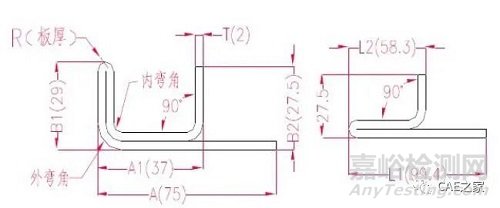

展开关度:L1=A+B1-P2即L1=75+29-4.6=99.4

L2=(A1-T)+(B1-T)-P1

即L2=(37-2)+(29-2)-3.7=58.7

L3=L1+L2-P3WL3=99.4+58.3-1=156.7

L=25.5+L3-P1即L=25.5+156.7-3.84=178.36

按表2:板厚为2下模为V12内角折弯系数为3.7外角折弯系教为4.6180折弯系数;注:

按表2,选用下模不同折弯系数不同,板厚不同折夸系数不同;

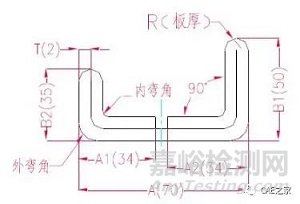

10.双层折弯展开图例和计算公式



A、A1、A2、B1、B2、L,L1、L2、L3--工件弯边长度

P1--内角折弯系数

R--弯边圆角(一般为板厚)

T-—材料厚度

P2-一外角折弯系数

展开长度:L1=(A1-T)+(B2-T)-P1即L1=(35-2)+(34-2)-3.7=61.3

L2=(B1-T)+(A2-T)-P1即L2=(50-2)+(34-2)-3.7=76.3

L3=A+B1+B2-2xP2即L3=70+35+50-2×4.6=145.8

L=L1+L2+L3-2XP3即L=61.3+75.3+145.8-2x1=281.4

按表2:板厚为2下模为V12内角折弯系数为3.7外角折弯系数为4.6180“折弯系数为1注:

按表2:选用下模不同折弯系数不同,板厚不同折弯系数不同;

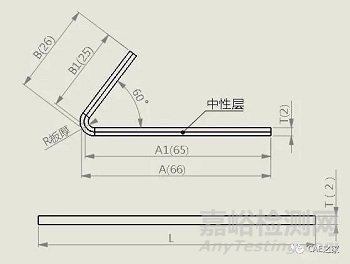

11.特殊角度折弯展开图例和计算公式


A(A1)、B(B1)--工件弯边长度

P'——折弯角折弯系数(随角度变化且变化)

R--弯边圆角(一般为板厚)

T--材料厚度

展开长度:L=(A-T)+(B-T)-P′=A1+B1-P”即L=(66-1)+(26-1)-2=65+25-2=88

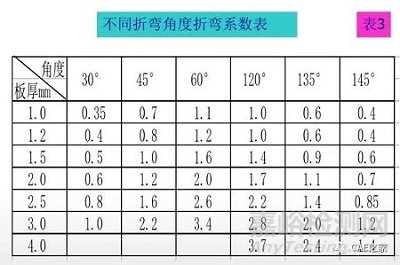

按表3:板厚为2下模为V1260折弯系数为2注:

按表3,选用中性层做为折弯长度和宽度;

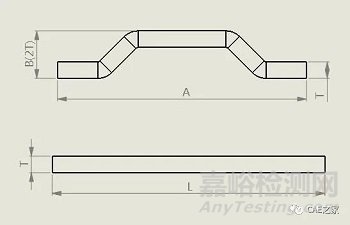

12. 压台阶展开图例和计算公式


A、B-—工件弯边长度

R--弯边圆角(一般为板厚)

T-—材料厚度展开长度:L=A+1注:

当台阶等于二个板厚,每压一个台阶加0.5,压二个台阶加1

附表
