车载显示设备的检测认证介绍

嘉峪检测网        2017-08-28 09:03

       随着汽车产业的发展,车载显示配置已经越来越丰富,导航显示屏、液晶仪表盘、车内氛围灯等各种高端显示配置已逐步开始普及。然而,车载显示除了考虑美观、豪华感之外,还需充分考虑对行车安全的影响,因此必须对车载显示设备的亮度、颜色和电磁兼容性等性能进行检测认证。

目前汽车车载显示设备主要包括仪表盘、指示灯、导航屏、氛围灯等,主要参照的标准有《GBT 22630-2008 车载音视频设备电磁兼容性要求和测量方法》、《IEC/EN 62471 灯和灯系统的光生物安全性》和《SJT 11272-2002 车载彩色显示器通用规范》等,主要检测项目可分为光色性能检测、安全及可靠性检测两大类。

仪表盘

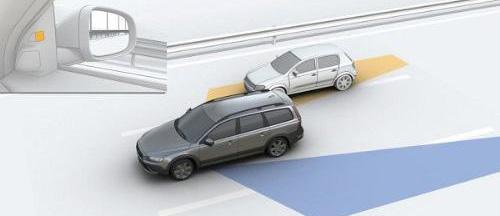

后视镜并线辅助指示灯

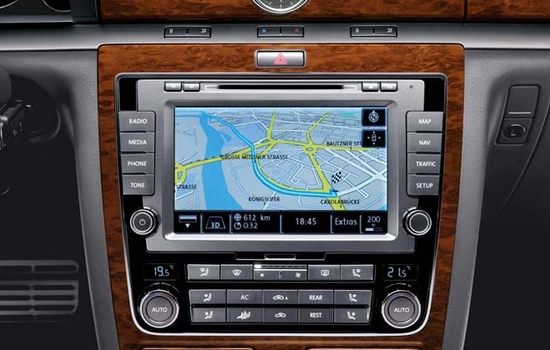

导航屏

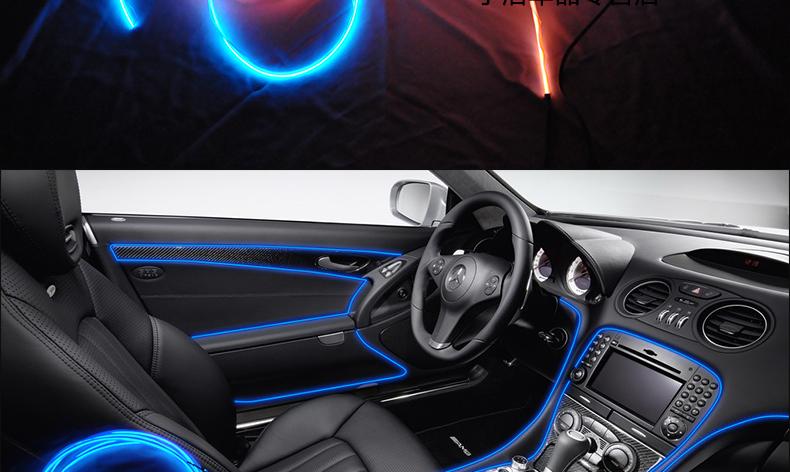

氛围灯

光色性能检测,根据GBT 26775-2011 车载音视频系统通用技术条件》和《SAE INTERNATIONAL J1757-1 2015等标准要求,进行车载显示产品的主波长误差、最大亮度、亮度非均匀性、光强非均匀性、色度非均匀性、漫反射环境光、镜面反射环境光等一系列功能特性测试,最终得出产品光色性能报告。

安全及可靠性检测,根据GBT 22630-2008 车载音视频设备电磁兼容性要求和测量方法》等标准要求,对车载显示产品等进行电磁兼容试验,包含静电放电、雷击浪涌、脉冲群等测试,检测其辐射骚扰度、抗扰度等性能。同时,还需对产品进行高低温、盐雾粉尘、机械冲击、自由跌落等一系列可靠性试验,以及高低温环境下的环境光试验,评估其环境可靠性此外,根据LED产品光生物安全测试标准,测试车载显示产品对皮肤和眼睛的光化学紫外危害、蓝光危害,也是安全性能检测的一部分。



这里以带并线辅助功能的后视镜为例,介绍该类并线辅助指示灯的检测方法和要求。

汽车后视镜并线辅助指示灯测试,可以参照《GM Global Technical Specification -Outside Rear View Mirrors》等标准,通过使用专用检测设备,测试后视镜并线辅助指示灯在水平与垂直方向上的亮度分布,以及随时间变化情况。需要注意的是,由于显示图形不规则,需要通过软件对亮度显示区域进行智能识别,才能得到准确测试结果。

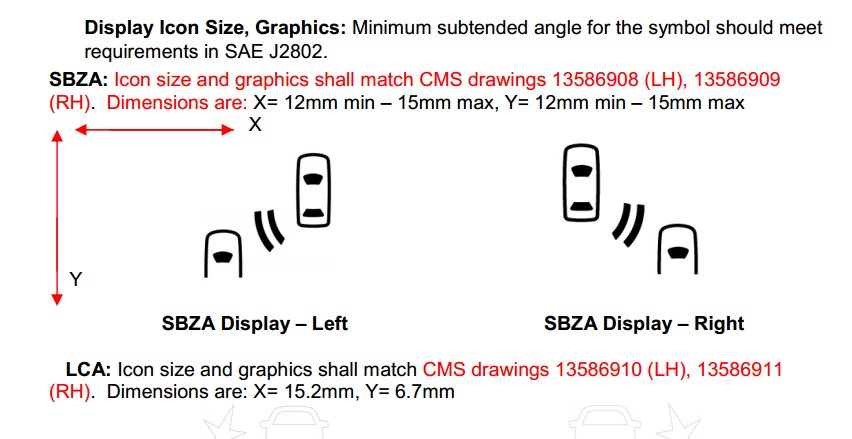

测试标准图示

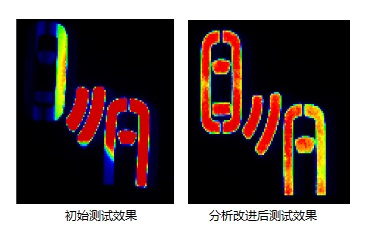

整改前后测试结果比对



检测实验室

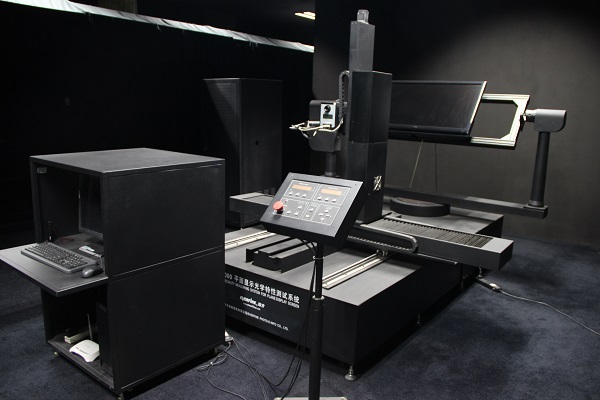

远方检测显示屏检测实验室

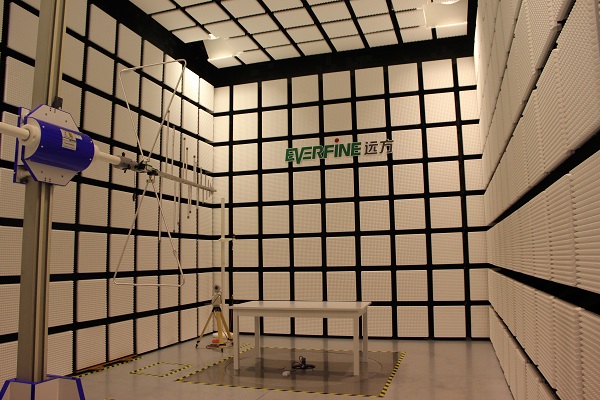

远方检测电磁兼容实验室

远方检测可靠性实验室

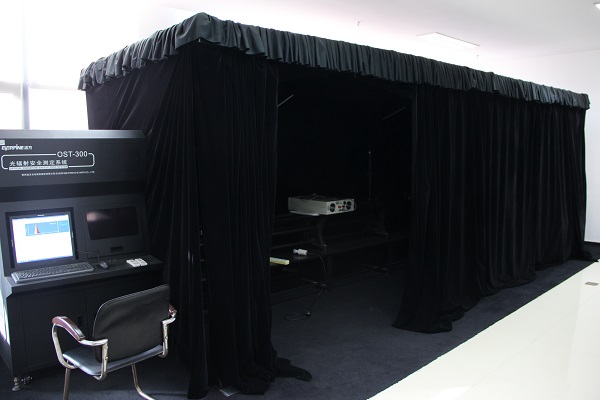

远方检测光生物安全实验室



杭州远方检测校准技术有限公司主要致力于于光、色、热、电、磁等方向的检测校准技术研究与服务供应。关于车载显示检测方面如有任何疑问,欢迎大家咨询沟通。
