摩擦磨损失效形式与分析方法

嘉峪检测网        2021-05-14 12:08

网络上到处充斥着有关摩擦磨损导致的“门事件”如:“轿车发动机凸轮轴磨损事件上演‘罗生门’”、“手机‘磨损门’”、“电脑污点门”等等,一件又一件的“门事件”接连上演,而导致问题的罪魁祸首就是摩擦和磨损



一、什么是摩擦、磨损?

什么是摩擦、磨损?摩擦是指两个物体相互接触,在一定的外力作用下,发生相对运动或者具有相对运动的趋势时,在接触面间产生切向的运动阻力,这一阻力称为摩擦力;磨损是指工作表面的物质由于表面相对运动而不断损失的现象。

摩擦与磨损是自然界存在的普遍现象,没有摩擦力,我们就抓不牢、站不稳,甚至无法生存。因此,摩擦对人类的生活和生产活动有利有弊,而磨损却是有百害无一利。根据统计80%以上的机械零件失效都是由于磨损直接或间接引起的,摩擦是磨损的原因,磨损是摩擦的结果。



二、常见的磨损失效形式

工程应用中材料、零件常见的磨损失效形式有磨粒磨损、黏着磨损、疲劳磨损、腐蚀磨损等基本类型。

1)磨粒磨损是由于硬质物体或硬质颗粒的切削或刮擦作用导致的磨损,包括二体磨损和三体磨损,典型特征为“犁沟”磨损形貌,主要的影响因素如磨粒硬度、尺寸、大小及材料的力学性能等。

2)黏着磨损发生于两个相对滑动的表面,在摩擦力作用下摩擦表面发生塑性变形,使两个表面发生焊合,剪切发生在强度较低的摩擦表面,导致强度较高的材料表面黏附对磨件的金属,形成黏着磨损,常见的形式为胶合,第一类胶合为:黏焊,第二类胶合为:热黏着。

3)疲劳磨损也称表面疲劳磨损和接触疲劳磨损,指两个接触体相对运动,在接触区形成的循环应力超过材料的疲劳强度,导致表层材料剥落下来的磨损过程,常见形式为:点蚀、剥落、剥层、擦伤。

4)在摩擦过程中,金属同时发生化学或电化学反应,产生金属迁移的过程,称为腐蚀磨损,即腐蚀和磨损相互作用的结果。



常见材料耐磨性和摩擦系数测试方法和标准

在产品结构设计、材质选型、对标分析、产品可靠性服役评价方面均要考虑不同材质、摩擦副间的摩擦系数、耐磨性等指标,以保证产品的使用寿命。通过对比分析不同材质的减摩、耐磨性,从而优化产品设计、材质选型以及提高服役寿命等。常见材料的摩擦系数和耐磨性测试标准如下表所示。

测试标准

主要目的

GB/T 7706

1)有效分析纸质印刷品抗擦性差、墨层脱落等问题;

2)进行PS版感光层耐磨性的测试,有效分析PS版耐印力低等问题

DIN-53754、ASTM-D1044、D3884、ISO-5470、 GB/T17657

1)用于布、皮革、地板、玻璃、天然橡胶等材料的耐磨性测试,检验评估材质耐磨性能;

2)测试金属涂层、涂料与基体结合强度。

GB/T 1689

1)硫化橡胶耐磨性测试,用于评估硫化橡胶使用寿命。

GB/T 12444、 ASTM G77

1)测试金属-金属材料间的摩擦系数和磨损率;

2)测试金属-金属基复合材料间的摩擦系数和磨损率;

3)测试不同温度、不同加载力、不同润滑条件下的摩擦副间的摩擦系数和磨损率,用于评估材质的耐磨性;



四、典型的失效案例

无论是金属材料,还是非金属材料在使用过程中均会与接触零件发生摩擦,随着摩擦过程不断进行,从而逐渐导致材质磨损,不同的磨损形式对应不同磨损形貌。



摩擦磨损失效简析

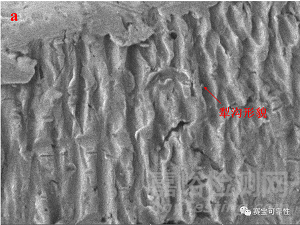

图1a为磨粒磨损形成的“犁沟”磨损形貌



摩擦磨损失效简析

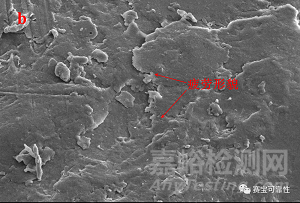

图1b为接触件间形成的接触疲劳形貌



摩擦磨损失效简析

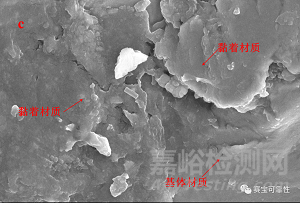

图1c为黏着磨损形貌。

不同磨损模式对应的磨损形貌

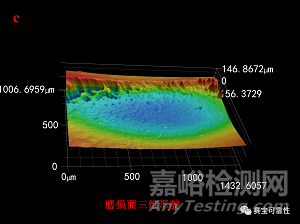

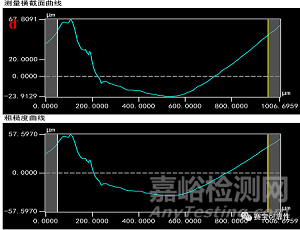

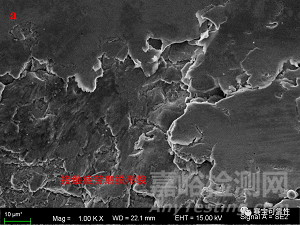

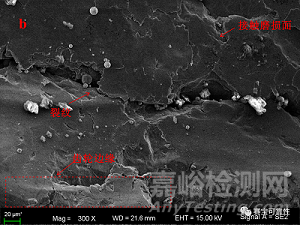

图2为磨损引发断裂的典型失效案例,机械传动轴与齿轮之间由于长期的相互作用,形成接触疲劳磨损(如图2a),导致齿轮基材不断磨损、剥落,形成磨损“凹坑”形貌(如图2c),从而使齿轮磨损面(摩擦副间接触的区域)与齿轮边缘(摩擦副未接触的边缘位置)形成高度差(如图2d)。由于摩擦力不断作用在齿轮磨损面与齿轮边缘过渡位置,导致该处应力集中加剧,逐渐形成裂纹(如图2b),引发断裂。

摩擦磨损失效简析摩擦磨损失效简析

摩擦磨损失效简析摩擦磨损失效简析

图2 磨损导致断裂的典型案例



虽然摩擦、磨损不可避免,但是不同材料的耐磨性能不同,通过有效的检测和测试材料的摩擦系数和耐磨性,选择摩擦系数小、耐磨性高的材料可以有效的预防和减小摩擦副间的磨损,提高产品或机械零件的使用寿命和可靠性。
