手机元件焊接不良失效分析

嘉峪检测网        2017-08-15 12:19

无论是工业产品,还是民用产品,其失效后的责任认定让人忐忑不安,焊接失效所占比重非常大,人们也越来越重视焊接失效理论与实践的应用。而一旦出现焊接失效,如何找到失效原因,让甲方或乙方都认可,则一切要以事实为依据,以数据来说话。



下面就一则案例,说明焊接失效分析在生产生活中的重要性。



1. 案例背景

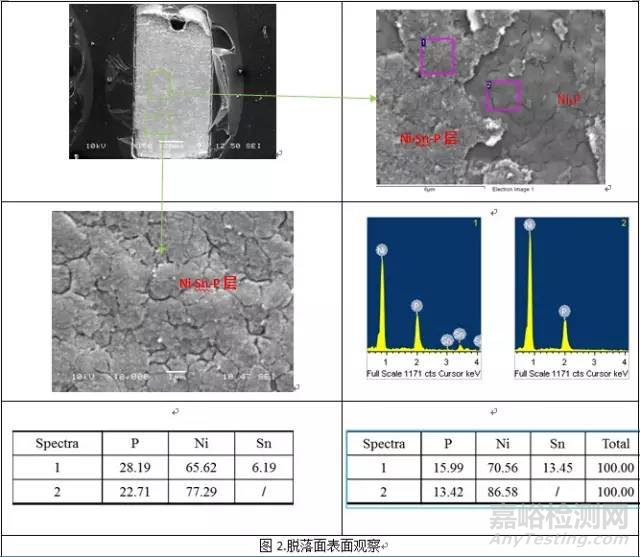

X公司出现了一批某型号的手机,品质部门反馈手机软板上SMT元件焊接后易脱落,不良率约为3.3%,PCB焊盘上的断裂面在电子显微镜下观察,表现为平整的断裂面。



2.分析方法简述

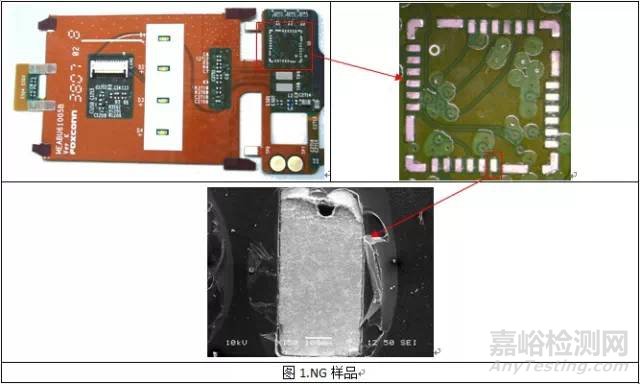

A.样品外观照片:



手机元件焊接不良失效分析

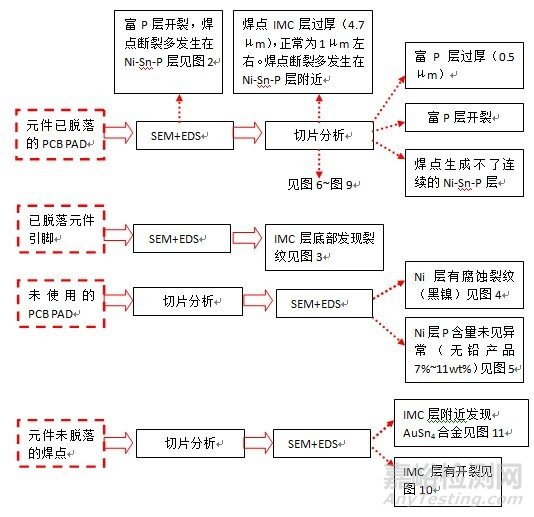

B.确定了试验方案后我们针对失效样品做了如下的分析:

手机元件焊接不良失效分析



备注:AuSn4是一种很脆的金属间化合物,是引起“金脆”现象的主要原因﹐对焊点强度影响较大。

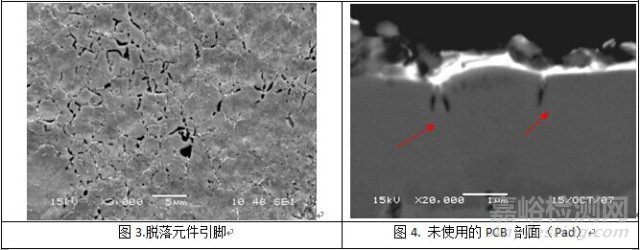

手机元件焊接不良失效分析



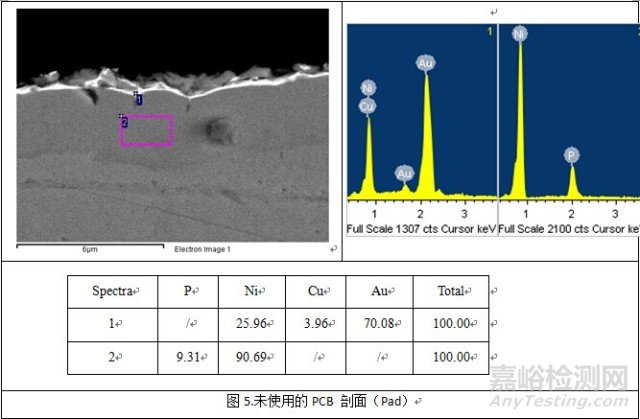

手机元件焊接不良失效分析

手机元件焊接不良失效分析

手机元件焊接不良失效分析

手机元件焊接不良失效分析

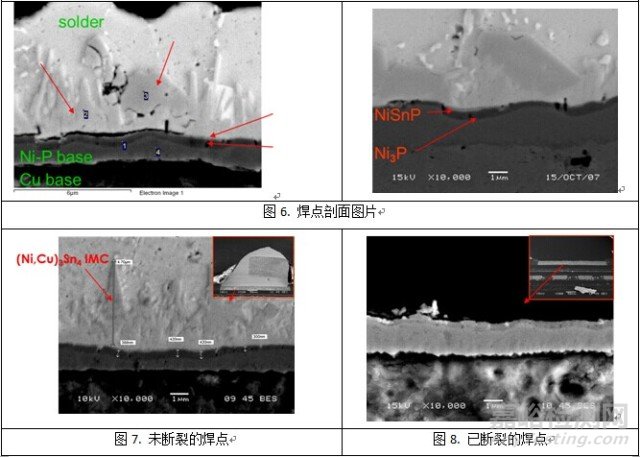

C.找到导致焊点易脱落的失效机理后,与该公司工艺人员沟通后,得知其焊接时的TOL长达70s,但由于该款产品即小又薄,且零部件布局密度也较低。这样过长的TOL时间导致焊点IMC结构粗大、松散,富P层过厚并形成了Ni-Sn-P层。



3. 分析与讨论

由以上分析结果可以导致焊点易脱落的原因是多方面因素造成的,总结如下:



a).失效元件的焊点形成了大结构的(Ni,Cu)3Sn4IMC,过多的易脆的IMC的生成会导致焊接强度偏低,在受到应力时焊点容易在IMC于PAD上的富P层之间开裂。



b).同时焊点的富P层也很厚,富P层内由于Ni扩散而形成的裂缝会降低焊点的强度。



c).焊点焊接界面附近残留的AuSn4合金(可能是PCB PAD金层过厚或焊点锡量过少不利Au的熔融导致),这种合金可能会引起“金脆”,对焊点强度也有一定影响。



d).焊点在富P层与(Ni,Cu)3Sn4IMC间形成了对焊接强度危害极大的Ni-Sn-P合金,焊点的断裂主要发生在Ni-Sn-P层附近。



4.结论

减少回流时间到45s~55s,以抑制Ni-Sn-P层的形成,减少焊点IMC、富P层厚度。改善PCB表面处理制程,杜绝“黑镍”现象发生。减薄PCB PAD金层厚度或增加焊点锡量以防止“金脆”发生。



备注:回流时间越长会生成越多的Ni-Sn-P合金。



5. 参考标准

IPC-TM-650 2.1.1-2004手动微切片法



GB/T 17359-2012电子探针和扫描电镜X射线能谱定量分析通则
