低气压环境下的电子元器件可靠性解析

嘉峪检测网        2021-09-14 21:51

一、低气压环境



在地球引力作用下,空气依附在地球周围,形成大气层,大气层从地面一直向上延伸到数百公里高空。地球的引力使空气具有一定重量形成大气压力,在某高度上的大气压力,是该点以上垂直于地面的单位面积上整个空气柱的重量。



大气压是各向同性的,即在某一点上,不管在哪个方向上测量大气压都是相等的。大气压力的大小主要取决于海拔高度,随高度的增加,大气压力逐渐降低,大气逐渐变得稀薄。高度接近于5.5km处,大气压力降低到大约海平面标准大气压值的一半;接近16km处的大气压力为标准海平面值的1/10;在接近31km处的大气压力为海平面标准大气压值的1/100。



大气压力的降低,必然对高海拔地区使用的电工电子产品产生影响。我国约有50%的地球表面积高于海平面1000m,约有25%的面积高于海平面2000m。压力梯度越大,压力改变得越快,元器件损坏的机会就越多。



二、低气压环境对电子元器件的影响



No. 01对散热产品影响

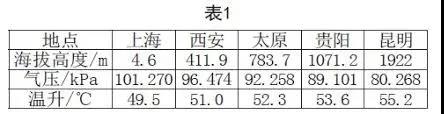

电工电子产品中有相当一部分是散热产品,如电机、变压器等,这些产品在使用中要消耗一部分电能,使其变成热能,使产品温度升高。散热产品的温升随大气压的降低而增加。表1列出了小型三向异步电动机温升随海拔高度的变化。



低气压环境下的电子元器件可靠性解析



由表1可以看出:散热产品的温升随海拔高度的增加(大气压力的降低)而增加



低气压环境下的电子元器件可靠性解析

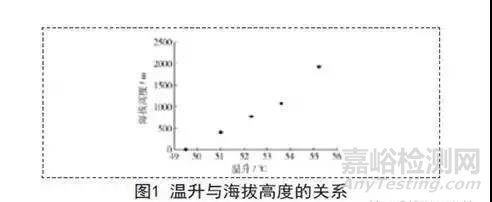

温升与海拔高度大致成线性关系,如图1所示。其斜率取决于本身结构、散热情况、环境温度等因素。



散热产品的热耗散可以分成3种形式:传导、对流和辐射。



大量散热产品的散热主要依靠对流,即依靠产品周围的空气流动来散热,对流散热一般又可分为强迫通风散热和自然对流散热。自然对流散热是依靠产品发热产生的温度场,造成产品周围空气的温度梯度,使空气流动散热。强迫通风散热是通过强制措施,迫使空气流过产品,带走产品产生的热量。



对强迫对流散热来说,在体积流不变情况下,随高度增加,大气压将伴随着空气密度降低。空气密度降低将直接影响强迫对流散热的效果。这是由于强迫对流散热是依靠气体的流动带走热量的。一般电机用的冷却风扇,是保证流过电机的体积流量不变,当高度增加时,由于空气密度下降,即使体积流量不变,气流的质量流量将随之降低。



No. 02对电子元器件性能的影响



高度增加气压降低,对电子元器件的性能也会产生影响。特别是以空气作为绝缘介质的设备,低气压对其影响更为显着。在正常大气条件下,空气是绝好的绝缘介质,许多电器产品采用空气作为绝介质。当这些产品用于高海拔地区作为械设备时,由于大气压力降低,常常在电场强度较强的电极附近产生局部放电现象。更严重的是有时会发生空气间隙击穿,这意味着设备的正常工作受到破坏。



三、低气压环境下电子元器件的可靠性控制



#01 元器件的合理选用



根据元器件在电路中的使用特性进行设计分析并合理选用元器件,是元器件可靠性的基础。电子元器件的可靠性控制点应前移,从源头抓起,即从设计选用、优选厂家、压缩品种、可靠性试验、提高质量等级抓起,使那些用代价换来的预防措施在源头就发挥作用,而不能总是处于补救措施状态。并且,应该从元器件可靠性物理分析角度,系统地进行失效信息的收集与分析、失效分析、破坏性物理分析、密封器件内部气氛分析、失效模式及机理与工艺的相关性分析、失效模式与影响分析等元器件的质量与可靠性分析技术等,将元器件质量与可靠性分析技术融入元器件产品设计、制造过程,实现元器件的可靠性增长。



#02 元器件的监制、试验和验收



元器件的生产、试验和验收,是保证元器件质量的重要环节,也是航天产品元器件可靠性的关键控制点,其过程控制的好坏决定了元器件的固有质量。电子元器件按功能划分,有电子元件、分立器件和微电路等;按采购渠道划分,有进口和国产元器件之分;按产品成熟性划分,有货架产品和新品器件。不同元器件有不同的控制要求,在下厂监制和验收、到货检验时应有不同的处理方法和程序。因此,应将元器件分门别类地进行划分,规定各类元器件的监制方式、特殊试验要求和验收办法,并明确相应的程序和执行单位或部门。



#03 破坏性物理分析



元器件DPA(破坏性物理分析)的主要目的是要防止有明显或潜在缺陷的元器件装机使用。除用于元器件的质量鉴定外,在航天产品中,还用于元器件的验收、装机前元器件的质量复查、元器件超期复验以及元器件的失效分析。在一般产品上,DPA通常用于已装机元器件的质量验证。在航天产品上,DPA必须在元器件装机以前完成,因此,需明确航天产品用元器件进行DPA的时机、DPA的试验项目、实施DPA的机构、DPA的数据记录要求和DPA结果的处理方法。



#04 元器件的失效分析方法



元器件失效分析的主要任务是对失效的元器件进行必要的电、物理、化学的检测,并结合元器件失效前后的具体情况及有关技术文件进行分析,以确定元器件的失效模式、失效机理和造成失效的原因。通过失效分析可以发现失效元器件的固有质量问题,也有可能发现元器件因不按规定条件使用而失效的使用质量问题,通过向有关方面反馈,促使责任方采取纠正措施,提高元器件的固有质量或使用质量。



相对来说,失效模式的确定比较简单,而确定失效机理的难度较大,分析人员必须掌握元器件的设计、工艺和有关的理化知识,并有一定的实践经验。此外,还要具备较复杂的仪器、设备。在明确失效机理后,还必须找出失效原因,才能避免重复失效,提高元器件的固有质量或使用质量。但根据失效机理确定失效原因,往往涉及失效现场和责任人等具体情况,确定起来有相当大的难度。



因此,首先要确定进行失效分析的单位,规定提交失效分析的程序和失效信息,以及产品研制各阶段失效元器件的失效信息记录要求等,然后,根据失效分析的结论,对引起失效的原因进行归零处理。若为设计缺陷,应和生产厂家一起找出问题所在并进行改进;若为操作失误,必须严格操作规范,避免引入人为的失误。从而达到失效分析的目的,使器件制造和生产操作更上一个台阶。



#05 元器件质量信息的管理



在元器件选用、采购、监制和验收、筛选和复验以及失效分析质量保证环节中,存在大量的元器件质量信息,例如,选用目录外元器件的规格、型号、生产厂商、质量等级以及在航天产品上的使用情况;国内新品器件的研制厂家及新品器件使用情况;进口器件的质量保证情况;元器件失效分析报告和处理情况等。



综上所述,低气压会使电子元器件的性能受到很大影响,有时会导致直接损坏。



低气压环境条件对元器件的影响在正常大气条件下是无法模拟的,必须按相关标准进行试验。为此,一定要加强环境条件试验的标准化工作,从设计环节就开始考虑环境变化对产品的影响,增强产品对环境的适应性,从而提高产品的可靠性。
