家用电器的测试方法和测试标准

嘉峪检测网        2021-03-26 14:11

一、 电器分类



-按触电类别分类:

O 类电器

OI 类电器

I 类电器

Ⅱ类电器

Ⅲ类电器

- 按使用类型:

便携式器具:小于18kg或正常使用时可移动

手持式器具:属于便携式器具,正常使用时握在手中

驻立式器具:非便携式器具

驻立安装式器具:正常使用时固定安装于支架上或固定安装于特殊位置

嵌入式器具:正常使用时该器具安装于厨柜内或墙中预留的壁室内或打算安装在其他器具内。

 按其他类别:

电热器具:装有电热元件而不带有电动机的器具。

电动器具:装有电动机而不带有电热元件的器具。

联合型器具:装有电动机和电热元件的器具



 1. 概述

-家用电器的分类(触电类别)

O类电器

依靠基本绝缘防止触电的电器。它没有接地保护,在基本绝缘损坏的情况下,便依赖于周围环境进行保护的设备。

一般这种设备使用在工作环境良好的场合。

 O类设备的安全程度不高。所以O类电器已日渐减少

OⅠ类电器

这类电器有接地端子。可以接地或不接地使用。

当用于干燥环境(如需要全天候保持干爽的木质地板的室内)时,可以不接地,否则应予接地.

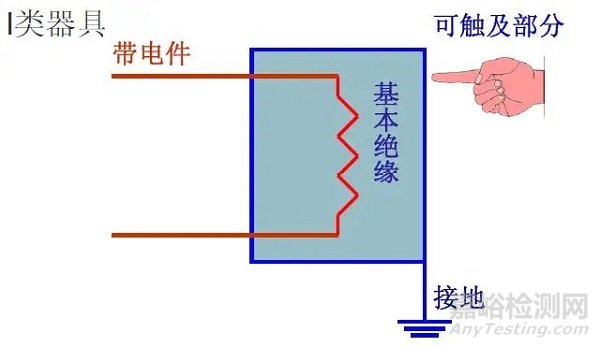

Ⅰ类电器

防触电保护=基本绝缘+接地

有接地端子和接地线,使容易触及的导电部分在基本绝缘失效时,也不会成为带电体。

接地线时,须使用外表为黄绿双色的铜芯绝缘导线。在器具引出处应有防止松动的夹紧装置,接触电阻应不大于0.1欧。

安全程度较高。

(常见于水壶,电烫斗,三文治机,多士炉,烤箱,咖啡壶,冰箱,洗衣机等)

家用电器的测试方法和测试标准

Ⅱ类电器

防触电保护=基本绝缘+附加绝缘, 或加强绝缘

不仅仅依赖基本绝缘,而且还具有附加的安全预防措施。一般是采用双重绝缘或加强绝缘结构。

没有接地。

Ⅱ类电器常见于手持式搅拌机、打蛋机,风筒,手持式按摩器,洗脚盆等产品

家用电器的测试方法和测试标准

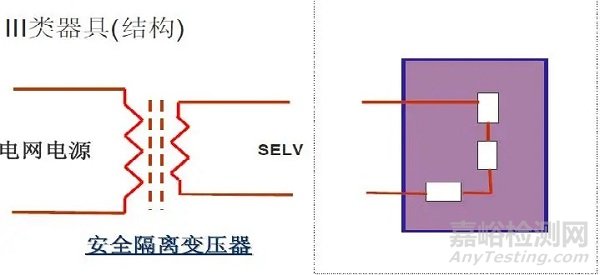

Ⅲ类电器

产品通过安全超低电压(SELV)实现触电防护。

依靠隔离变压器获得安全特低电压供电来进行防触电保护。同时在电器内部的电路的任何部位,均不会产生比安全特低电压高的电压。

要求:在任何情况下,两个导体间或任一导体与地之间,均不得超过交流(50~500Hz)有效值50V。

代表产品:充电电池类产品,用USB线类产品

家用电器的测试方法和测试标准

家用电器的测试方法和测试标准

家用电器的测试方法和测试标准

2. 总结:如何区分I类和II电器



I类电器:

其电击防护不仅依靠基本绝缘;而且还包括一个附加安全防护措施的电器。其防护措施是将容易触及的导电部件连接到设施固定布线中的接地保护导体上,以使得万一基本绝缘失效,易触及的导电部分不会带电。



II类电器:

其电击防护不仅依靠基本绝缘;而且提供如双重绝缘或加强绝缘那样的附加安全防护措施的电器。此类电器没有保护接地或依赖安装条件的措施。



二、电器测试方法

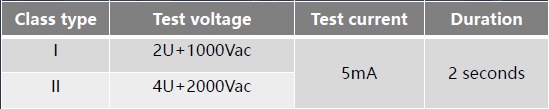

1 、高压测试仪(Hi-pot  tester)



IEC60335   Table 7

家用电器的测试方法和测试标准

高压测试标准:(灯具)

IEC standard(IEC60598)

家用电器的测试方法和测试标准

UL standard(UL1598/UL153)

家用电器的测试方法和测试标准

DC高压:

-对于某些产品,如果工厂提出耐压测试可能会损害产品而不同意做耐压测试

-可以建议改用DC电压来测试,测试方法和AC相似,

-DC电压应为AC 的√2倍,1.414倍



注意事项:

如果产品使用了电源开关,开关应被置于闭合状态

测试时高压棒应该尽可能触及到绝缘相对薄弱的地方或者可能接触的金属部件,比如金属外壳,金属网罩,外壳螺丝,电源线入口处,电源开关,指示灯,马达外壳,以及部件的接合处等等

变压器(火牛,适配器)的高压测试,高压仪的高压输出端连接变压器的输入端,高压仪的低压输出接变压器的输出端。



2. 接地测试(Earth Continuity Test)



接地测试标准:

IEC standard (家用电器)

家用电器的测试方法和测试标准

IEC standard (灯具)

家用电器的测试方法和测试标准

UL standard(灯具)

家用电器的测试方法和测试标准

注意事项:

试验中接地通路有无损坏

接地线的绝缘是否由于高温而变色或熔化。

焊接的接地连接在测试中是否熔化

(如果发现上述中某一问题,接地通路则视为不可靠连接,不符合要求)



3. 功能测试(Function check)

3.1 测什么

-说明书,彩盒

-客人特殊要求

-器具应具备的功能

 3.2 怎么测

-依据说明书的操作方法

-客人要求的测试方法

 3.3 不良品的判断

4. 功率测试(Power consumption check)

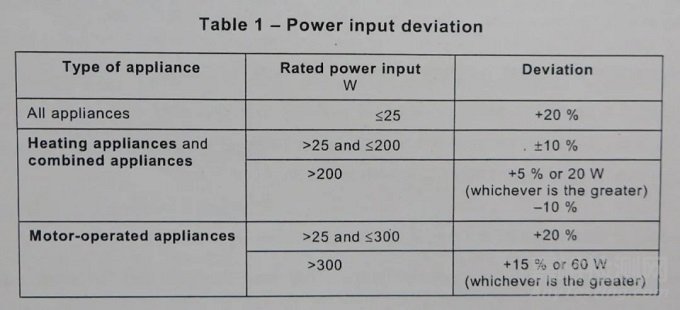

器具在额定电压和正常温度下,输入功率和额定输入功率之间的偏差不应大于下表所示

家用电器的测试方法和测试标准

5 铭牌测试(Rubbing test for rating label)

EN:

-汽油(脂肪族溶剂己烷,正己烷),水,棉布,1000g砝码

-水,15次;酒精,15次。频率,1秒1次

-经过以上测试,铭牌标识仍应清晰易读(印刷是否有脱落,棉布上不能有脱落的颜料),铭牌应不能轻易揭下并且不应有卷边的情况。

UL:

-手指

-4磅(18N,1.81kg)10次。频率,1秒1次

-经过以上测试,铭牌标识仍应清晰易读(印刷是否有脱落,棉布上不能有脱落的颜料),铭牌应不能轻易揭下并且不应有卷边的情况。

6 丝印测试(Adhesive Test for printing)

 通用标准

Use 3M 600 (or same performance tape) tape for an adhesion test on all painting, foil stamping, UV coating, printing. no more than 10% area peel off required

7 电源线拉力测试(Power cord strain relief)

IEC

IEC60335-1(Household appliances),IEC60950-1(IT product)

IEC60598-1 (Luminaires)

IEC60065 (AV product):

UL

-For luminaires: 35lbs (UL1598)

-For household appliances: 35lbs (UL982,UL1082,UL1026,UL1083,UL1278,UL484,UL859,UL1005)

-For steam iron: 20lbs (UL1005)

 -申请UL60065/UL60950的相关产品,测试方法等同于IEC60065/IEC60950

测试方法

-在电线与产品外壳交汇的地方作个标记(在电源线上)

-在距离电源线出口20cm的位置(UL为1 inch)处打个结(用于挂砝码或拉力计)

-IEC:将拉力计挂在电源线的结上,用指定的力度拉伸电源线25次,频率大约是1秒1次

 UL: 指定重量的砝码挂在电源线的结上,时间为1分钟。

判定

-IEC:电源线位移不超过2mm

-UL: 灯具(UL1598,UL153):电源线位移不超过1.6mm

申请了UL60065,UL60950的产品:电源线位移不超过2mm

家用电器:不应有任何位移(UL982,UL1082,UL1026,UL1083,UL1278,UL484,UL859,UL1005)

 8 稳定性测试(Stability Test )

IEC:

灯具:6°

家用电器:10°(包括自带支撑底府的电熨斗)

加热器具:15°(如果倾倒,则要做温升测试)

UL:

灯具:8°

具有玩具形状的灯具:15°

电热器具:15°

电风扇,暖风机,马达类食物处理器:10°

注意事项:

测试时产品电源线插头不与电源连接。

有门的产品,要测试开门和关门的情况。

有液体容器的产品,要测试容器装满和容器空置的情况。

对带有滑轮的产品,测试时要将滑轮锁定。

9 老化测试(Power on check)

9.1 全负载

9.2 时间2~4小时(或是相当于2~4个小时的循环)

9.3 有些产品是开一定时间停一段时间

10 拆机检查(Critical Component Verification Check)

-内部结构检查

-内部配线,螺丝,焊接,元器件的装配等

走线位应光滑,没有锐边利角

配线就加以保护,不得接接触毛刺,散热片等,以免损坏绝缘。

配线穿过的金属零件的小孔,其表面要光滑、平整或是有套管。

面线就有效地防止配线与运动部件接触。

-关键元器件的确认(核对零件清单)

三、电器测试标准

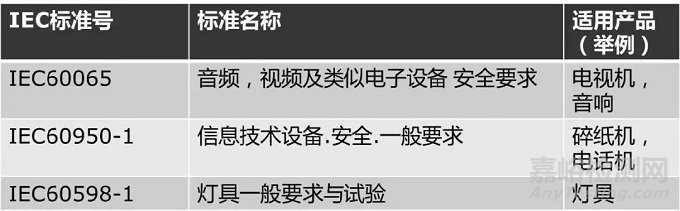

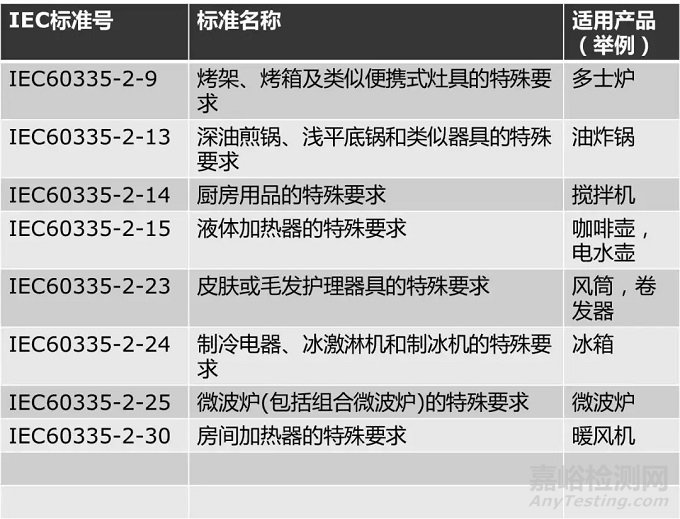

 IEC 标准目录(部分)

家用电器的测试方法和测试标准
家用电器的测试方法和测试标准
家用电器的测试方法和测试标准
家用电器的测试方法和测试标准
