您当前的位置:检测资讯 > 实验管理

材料检测网|洛氏硬度曲面检测结果的修正

嘉峪检测网        2017-10-09 22:00



西安材料检测网小编今天为大家带来的是洛氏硬度曲面检测的两三事。硬度作为金属材料性能的一项重要指标,在现代制造业起着不可忽视的作用,硬度试验也是金属材料机械性能试验中最简单易行的一种试验方法。其中,洛氏硬度更是最常用的硬度测试方法之一。

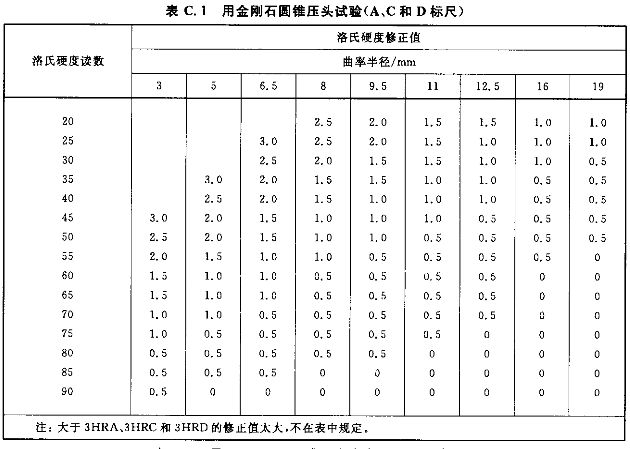

众所周知,洛氏硬度测试时样品需要平坦光滑,但是圆柱形零件进行洛氏硬度试验时,有时气表面不允许磨制检测必须的小平面,而其端面也由于某种原因不能测试,只能在圆柱面上测定。由于样品测定处是曲面而非平面,硬度度数就产生了误差,结果须予以修正才能保证其准确性。GB/T230.1-2009在附录C中给出了在凸圆柱面上试验的洛氏硬度修正值,见下表:

洛氏硬度曲面检测


但是,在实际检验检测过程中有些许从业或相关人员对修正值的运用仍模棱两可,不知该加还是该减,甚至出现不修正或只向合格修正的检验乱象。对此,我们做了一些试验,作为论证。
试验使用国联质检经检定合格的华银HR-150A型洛氏硬度计,选用不同直径和不同硬度等级的圆钢作为试样,分别测试同一样品的曲面硬度和平面硬度,每种情况测6个有效点取平均值作为一个数据,试验结果见下表:


  Ф10-1 Ф20-1 Ф30-1 Ф10-2 Ф20-2 Ф30-2 Ф10-3 Ф20-3 Ф30-3
HRC 26.3 24.8 25.4 43.6 45.5 43.8 56.4 55.2 55.8
HRC 28.4 26.2 26.2 45.5 46.6 44.4 57.6 55.8 56.1
ΔHRC 2.1 1.4 0.8 1.9 1.1 0.6 1.2 0.6 0.3

数据表明:凸面测试结果均低于平面测试结果,且硬度越低,曲率半径越小,偏差越大,与国标基本吻合,由此说明试样的实际硬度应为凸圆柱面测试值加上修正值。
西安材料检测网咨询热线:400-878-9096
人们还了解了



分享到:

来源:西安国联质量检测技术股
