01整改产品:无线网关

问题描述

依据CISPR 32标准在电波暗室中对该无线网关进行辐射骚扰试验，在192MHz和216MHz频点出现超标，不能满足Class A限值要求。

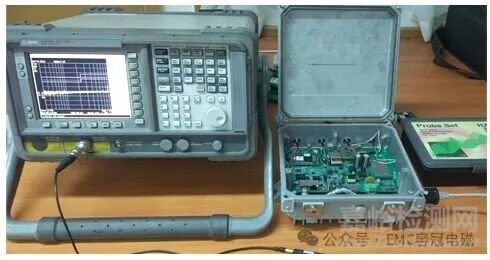

近场扫描定位EMI干扰源

整改效果

通过近场扫描分析，定位核心板TF卡写保护信号TF_WP被配置为时钟输出，导致辐射超标。调整核心板启动配置电路参数，将TF_WP配置为GPIO，测试满足Class A限值要求。

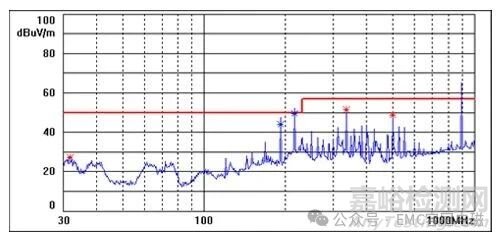

RE辐射骚扰（整改前）

RE辐射骚扰（整改后）

02整改产品:汽车仪表

问题描述

依据ISO11452-4标准进行BCI大电流注入法50mA（等级2）试验时，在180MHz~230MHz频段范围内出现系统复位现象，表现为前面板LED灯持续5～6秒熄灭。

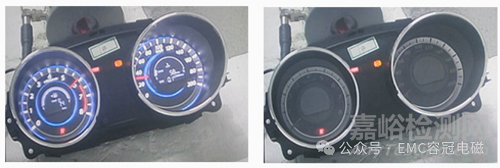

汽车仪表的正常状态与异常状态

整改效果

通过分析定位，对控制板上的MCU复位信号增加滤波电容，CAN接口信号进行滤波措施，通过75mA（等级3）BCI大电流注入法试验。

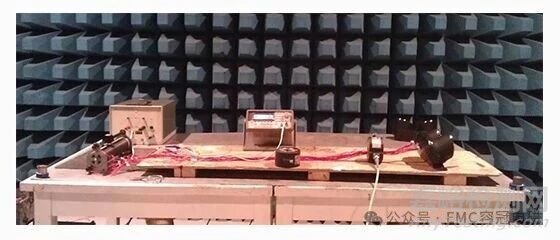

BCI大电流注入法试验现场

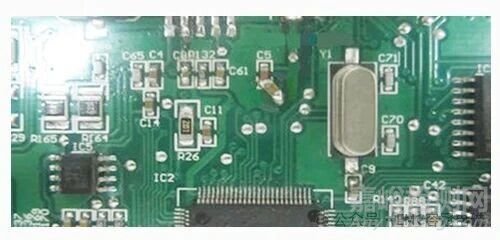

MCU复位线增加滤波电容
