案例问题

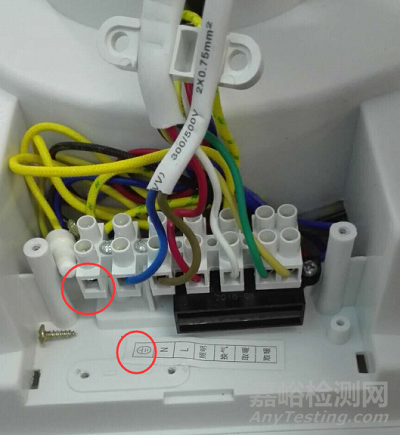

某浴室取暖器采用多位柱型接线端子连接墙上固定布线，柱型接线端子共有7个位置，不干胶贴纸列明每个位置的接线，如图1所示。

图1  柱型接线端子

由于柱型接线端子实物与不干胶贴纸宽度不等，导致接地标识符号距离柱型接线端子的接地位置有一定距离，对此有不同的观点：

观点1：柱型接线端子的接地位置附近没有接地符号，而且实际接地符号正对着柱型接线端子的第2位中性线位置，容易引起误解，不符合GB 4706.1-2005标准7.8条款；

观点2：虽然不干胶贴纸没有和柱型接线端子一样大，但是不干胶贴纸已清楚表明柱型接线端子每个位置的接线，符合GB 4706.1-2005标准7.8条款。

哪一种观点更合理?

案例分析

笔者个人认为观点2更合理，理由如下：

1. 不干胶贴纸上7个位置的指示与柱型接线端子7个位置对应关系是明确的，不会误解成实际柱型接线端子的第2位置是接地。

2. 观点1过于纠结于“接地端子的附近”应有接地符号，从而要求不干胶贴纸应与柱型接线端子的宽度为1:1比例并且位置对应，没有关注到7个位置的整体关系。

3. 如果观点1逻辑成立，则GB 4706.1-2005标准7.4条款和7.7条款允许的接线图也会被认为“符号标识没有在端子附近”而判为不合格，显然这一推论是不合理的。

综上所述，案例问题的产品已经用不干胶贴纸表明了柱型接线端子7个位置的接线，符合GB 4706.1-2005标准7.8条款的要求。

标准条款

GB 4706.1-2005《家用和类似用途电器的安全 第1部分：通用要求》（IEC 60335-1:2004，IDT ）标准

7.4 如果能调节器具适用于不同的额定电压，则该器具所调到的电压值的位置应清晰可辨。

注：对不要求频繁变动电压调定值的器具，如果器具所调的额定电压可以从固定在器具上的接线图来确定，则认为 已满足了该条要求。接线图可放在进行电源线连接时必须取下的罩盖内表面。它不应放在附着到器具，但可容易取下的标签上。

通过视检确定其是否合格。

7.7 连接到两根以上供电导线的器具和多电源器具，除非其正确的连接方式是很明确的，否则器具应有一个连接图，并将图固定到器具上。

通过视检确定其是否合格。

注1：如果三相器具，其供电导线的接线用指向端子的箭头标明，则认为其正确的连接方式是明确的。

注2：允许使用文字标志表明正确连接方式。

注3：连接图可以是7.4所涉及的接线图。

7.8 除Z型连接以外，用于与电网连接的接线端子应按下述方法标示：

——专门连接中线的接线端子，应该用字母N标示。

——保护接地端子，应该用 GB/T 5465.2(idt IEC 60417）规定的符号 5019标明。

这些表示符号不应放在螺钉、可取下的垫圈或在连接导线时能被取下的其他部件上。

通过视检确定其是否合格。
