军用电子元器件质量如何界定?(附等级表)

嘉峪检测网        2019-12-25 09:34

为了保证元器件的质量,我国制定了一系列的元器件标准。

在上世纪70年代末期制定了“七专”7905技术协议和80年代初制定了“七专”8406技术协议,已具备了军用器件标准的雏形,但标准是在改革开放之前制定的,有很多局限性,很难与国际接轨。







从80年代开始,我国标准化部门参照了美国军用标准(MIL)体系建立了GJB体系,元器件的标准有规范、标准、指导性文件等三种形式。

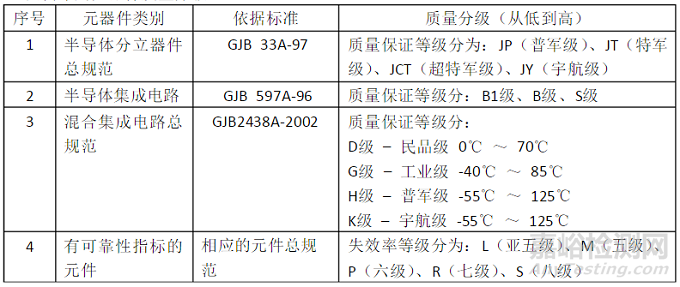

一、国内军用元器件质量分级



军用电子元器件质量如何界定?(附等级表)



二、美国军标质量等级体系

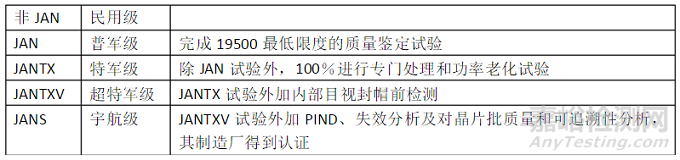

MIL-PRF-19500半导体器件试验总规范(依次低→高等级)



军用电子元器件质量如何界定?(附等级表)

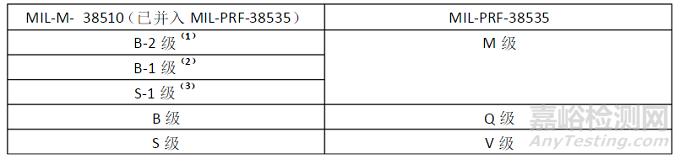

单片微电路规范(依次低→高等级)



军用电子元器件质量如何界定?(附等级表)



B-2级:不完全符合MIL-STD-883的1.2.1节的要求,并按照政府批准文件,包括卖方等效的B级要求进行采购。







B-1级:完全符合MIL-STD-883(微电子器件试验方法和程序)的1.2.1节所要求,并按照标准军用图样(SMD – Standard Microcicuit Drawing),国防电子供应中心(DESC –DefenceElectronic Supply Center)图样或政府批准的其它文件进行采购。即通常称883级,器件上有5962 – xxx号。







S-1级:完全按照MIL-STD-975(NASA标准的电子电气和机电源器件目录)或MIL-STD-1547(航天飞行器和运载火箭用元器件、材料和工艺技术要求)进行采购,并有采购机关的规范批准。

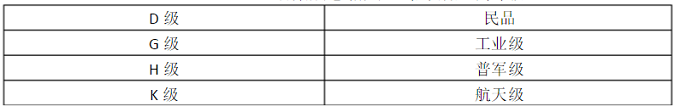

MIL-PRF-38534D混合集成电路规范(依次低→高等级)



军用电子元器件质量如何界定?(附等级表)



电阻、电容、电感元件 MIL 标准中有可靠性指标的元件失效等级分五级MIL 标准中有可靠性指标的失效率等级和失效率的对应关系



军用电子元器件质量如何界定?(附等级表)



三、欧空局元器件







半导体分立器件:

ESA/SCC(Europe SpaceAgency/Space Componet Cooperation)5000标准

试验等级:B级、C级(从高到低)

批接收等级:1级、2级、3级(从高到低)







微电路:

ESA/SCC(Europe SpaceAgency/Space Componet Cooperation)9000标准

试验等级:B级、C级(从高到低)

批接收等级:1级、2级、3级(从高到低)







电阻、电容、电感器件:



ESA/SCC(Europe SpaceAgency/Space Componet Cooperation)3000和4000标准

试验等级:B级、C级(从高到低)

批接收等级:1级、2级、3级(从高到低)



四、国外军用元器件与我国军用元器件质量等级对应关系

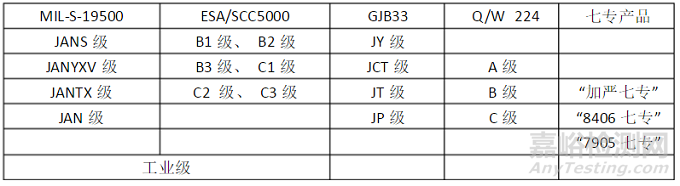

半导体分立器件质量等级对应关系



军用电子元器件质量如何界定?(附等级表)

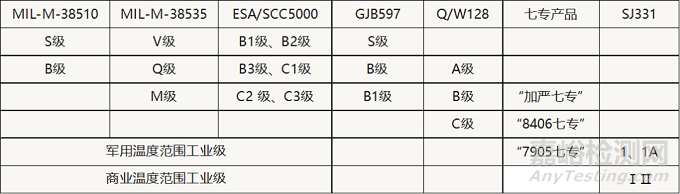

微电路质量对应等级



军用电子元器件质量如何界定?(附等级表)

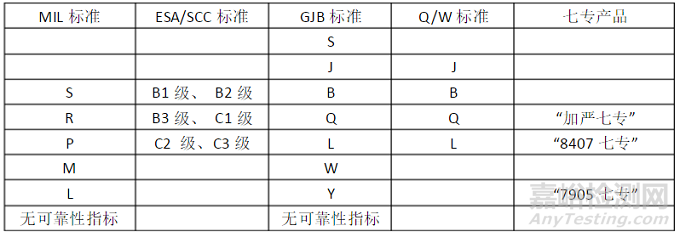

阻容电感失效率等级对应



军用电子元器件质量如何界定?(附等级表)
