螺纹全球标准汇总

嘉峪检测网        2019-07-31 14:37

螺纹,做机械的天天打交道,时间一长国内的国外的,公制的英制的,直的锥的,密封的非密封的,内的外的,55度的60度的。总之常常被搞乱,用一次从头到尾查一次,我这里也算是归纳总结一下,希望有所帮助,

我的做法是常用的打印出来放在桌边,用时随时拿来查看,时间长了就自然记住了。

螺纹全球标准汇总

(一)

NPT是一般用途的美国标准锥管螺纹,牙型角为60°

PT牙为英制锥螺纹,牙型角为55°,密封中最常用。英制管螺纹是细牙螺纹,因为粗牙螺纹的牙深大,会严重的降低所切螺纹外径管子的强度。

PF牙是管用平行螺纹。

G 是55度非螺纹密封管螺纹,属惠氏螺纹家族.标记为 G代表圆柱螺纹,G是管螺纹的统称(Guan),55、60度的划分属于功能性的

ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的,老国标标注为Rc

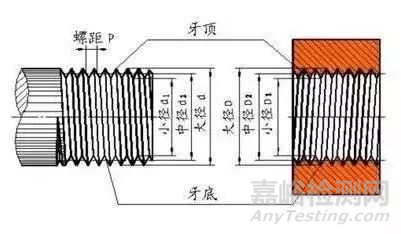

公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区别,公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。公制螺纹用公制单位,美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管与锥管两种。公称直径是指所连接的管道直径,显然螺纹大径比公称直径大。

1/4,1/2,1/8是英制螺纹的公称直径,单位是英寸



(二)

1、英寸制统一螺纹

在英寸制国家广泛采用,该类螺纹分三个系列:粗牙系列UNC,细牙系列UNF,特细牙系列UNFF,外加一个定螺距系列UN。

 标注方法:螺纹直径—每英寸牙数系列代号—精度等级

 示例:粗牙系列 3/8—16UNC—2A

  细牙系列 3/8—24UNF—2A

  特细牙系列 3/8—32UNFF—2A

  定螺距系列 3/8—20UN—2A

 第一位数字3/8表示螺纹外径,单位为英寸,转换为米制单位mm要乘以25.4,即3/8×25.4=9.525mm;第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数);第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号,最后两位2A为精度等级。

 2 、55°圆柱管螺纹的转化

 55°圆柱管螺纹,来源于英寸制系列,但米制和英寸制国家均广泛采用,用于输送液体经、气体和安装电线的管接头与管子的联接,然而,各国的代号不同,应按下表(对照表)中的国外代号转化为我国代号,现将各国的55°圆柱管螺纹代号列于下表。

  国别   代号

  中国   G

  日本   G、PF

  英国  BSP、BSPP

  法国   G

  德国  R(内螺纹)、K(外螺纹)

  前苏联 G、TPУБ

  ISO    Rp

3、55°圆锥管螺纹的转化

 55°圆锥管螺纹,是指螺纹的牙型角为55°、螺纹具有1:16的锥度。该系列螺纹在世界上应用广泛,它的代号,各国规定不同,见下表。按下表中的国外代号转化为我国代号。

  国别   代号

  中国  ZG、R(外螺纹)

  英国   BSPT、R(外螺纹)、Rc(内螺纹)

  法国  G(外螺纹)、R(外螺纹)

  德国   R(外螺纹)

  日本   PT、R

  ISO  R(外螺纹)、Rc(内螺纹)

4、60°圆锥管螺纹的转化

 60°圆锥管螺纹是指牙型角为60°、螺纹锥度为1:16的管螺纹,此系列螺纹在我国机床行业和美国、前苏联应用。它的代号,我国过去规定为K,后来规定为Z,现在改为NPT。螺纹代号对照表见下表。

  国别   代号

  中国   Z(旧)NPT(新)

  美国   NPT

  苏联   B

  5、55°梯形螺纹的转化

梯形螺纹是指牙型角为30°的米制梯形螺纹。该系列螺纹,国内外比较统一,其代号也相当一致,螺纹代号见下

  国别   代号

  中国   T(旧)Tr(新)

  ISO    Tr

  德国   Tr

  前苏联   Tr



三、螺纹分类

依螺纹用途不同可分为:

1、国际公制标准螺纹(InternationalMetric Thread System)

我国国家标准CNS采用之螺纹。牙顶为平面,易於车削,牙底则为圆弧形,以增加螺纹强度。螺纹角为60 度,规格以M表示。公制螺纹可分粗牙及细牙二种。表示法如M8x1.25。(M:代号、8:公称直径、1.25:螺距)。

2、美国标准螺纹(AmericanStandardThread)

螺纹顶部与根部皆为平面,强度较佳。螺纹角亦为60度,规格以每英寸有几牙表示。此种螺纹可分为粗牙(NC);细牙(NF);特细牙(NEF)三级。表示法如1/2-10NC。(1/2:外径;10:每寸牙数;NC代号)。

3、统一标准螺纹(UnifiedThread)

由美国、英国、加拿大三国共同制订,为目前常用之英制螺纹。

螺纹角亦为60度,规格以每英寸有几牙表示。此种螺纹可分为粗牙(UNC);细牙(UNF);特细牙(UNEF)。表示法如1/2-10UNC。(1/2:外径;10:每寸牙数;UNC代号)

4、V形螺纹(Sharp VThread)

顶部与根部均成尖状,强度较弱,亦坏不常使用。螺纹角为60 度。

5、惠式螺纹(WhitworthThread)

英国国家标准采用之螺纹。螺纹角为55度,表示符号为”W”。适用於滚压法制造。表示法如W1/2-10。(1/2:外径;10:每寸牙数;W代号)。

6、圆螺纹(KnuckleThread)

为德国DIN所定之标准螺纹。适用於灯泡、橡皮管之连接。表示符号为”Rd”。

7、管用螺纹(PipeThread)

为防止泄漏用的螺纹,经常用於气体或液体之管件连结。螺纹角为55度,可分为直管螺纹代号为”P.S.、N.P.S.”和斜管螺纹代号为”N.P.T.”,其锥度为1:16,即每尺3/4 寸。

8、方螺纹(SquareThread)

传动效率大,仅次於滚珠螺纹,而磨损后无法用螺帽调整,为其缺点。一般用於虎钳之螺杆及起重机之螺纹。

9、梯形螺纹(TrapezoidalThread)

又称爱克姆螺纹。传动效率较方螺纹稍小,但磨损后可用螺帽调整。公制之螺纹角为30 度、英制之螺纹角为29度。一般用於车床之导螺杆。表示符号为”Tr”。

10、锯齿形螺纹(ButtressThread)

又称斜方螺纹,只适於单方向传动。如螺旋千斤顶、加压机等。表示符号为”Bu”。

11、滚珠螺纹

为传动效率最好之螺纹,其制造困难,成本极高,乃用於精密之机械上。如数控工具机之导螺杆。

英制螺栓之表示法:

LH 2N 5/8 × 3 - 13UNC-2A

(1)LH为左螺纹 (RH为右螺纹,可省略)。

(2)2N双线螺纹。

(3)5/8 英制螺纹,外径 5/8”。

(4)3 螺栓长度3” 。

(5)13 螺纹每寸牙数13 牙。

(6)UNC统一标准螺纹粗牙。

(7)2级配合,外螺纹(3:紧配合;2:中配合;1:松配合) A:外螺纹(可省略) B:内螺纹

英制螺纹:

英制螺纹之大小,通常以螺纹上每寸长度有若干螺纹数表示,简称为「每寸牙数」,恰等於螺距之倒数。例如每寸8牙之螺纹,其螺距为1/8 寸。
