ICP-MS超净实验室的技术要求汇总

嘉峪检测网        2018-06-11 10:47

一、 实验室布局、室内工艺设备、设计技术参数

实验室平面布局

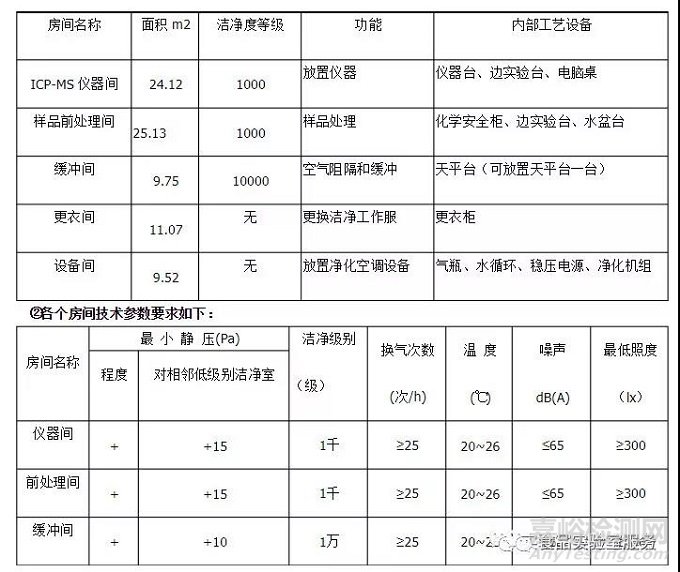

根据实验室内部布局将实验室原有房间分隔成仪器间、样品前处理间、缓冲间、更衣间和设备间,各个房间功能和作用见下表:

ICP-MS超净实验室的技术要求汇总



二、实验室通风方案设计要求



2.1整体设计要求:

1.保证实验室室内洁净度;

2.保证室内正压;

3.以节约成本(包括运行成本及一次性投资)为原则;

4.维护简便、维护间隔长;

5.充分保证实验室工作的安全;

6.设计方案合理、具有可操作性;

7.可设计自控系统,集中控制。



2.2实验室室内通风方案设计要求:

1.实验室室内通风可在送排风或送回风两种方案中选择一种。

2.新风在室外采集。

3.可将房间分区、分系统,实现单开单控,以便节约运行费用。

4.设置值班风机,保证实验室在长期不使用的情况下,保持正压。



2.3化学安全柜通风方案设计要求:

1.化学安全柜内洁净度等级为百级;

2.化学安全柜内为百级垂直单向流,设计风速为0.42m/s;

3.化学安全柜相对于房间内压力为负压;

4.上下推拉窗工作开口高度为200mm,开口面风速为0.5m/s,保证酸气不外溢;

5.采用全送全排通风方案;

6.保证洁净度的送风量全部采用新风,维持开口面风速的风量取自室内;

7.新风在室外采集。



三、实验室材料选用要求



3.1整体设计要求:

1.保证实验室整体美观;

2.选用材料要求为无机材料,防酸、碱;

3.符合洁净室设计要求;

4.防静电,不积尘;

5.坚固耐用便于安装和维护。



3.2实验室室内装修材质要求:

1.维护结构材料    采用彩钢夹芯板制作。

2.地面材料: 基层:水泥自流坪。

表层:抗静电免维护的PVC地板(颜色由招标单位选择)。

3.门、窗材料:采用铝合金型材制作。



3.3实验室室内工艺设备材质要求:

1.化学安全柜材料:外层:采用冷扎钢板喷塑制作。 内壁:采用PVC板制作。上下推拉窗:采用5mm的钢化玻璃,表面进行防腐处理。

2.仪器台、水盆台、边实验台台面: 采用实芯理化板,厚度12.7mm。

3.边实验、样品柜、试剂柜、水盆柜等柜体材料:

采用中密度板板式结构,金属件连接,但连接件外表加装塑料扣件达到防腐作用,注:试剂柜带通风。超净台的下柜带排风。

4.柜拉手材料:采用全塑拉手。

5.电器插座:

采用防水插座、防水开关,防止腐蚀性液体溅入内部,腐蚀内部金属件。

6.超净工作台内部的高效过滤器: 采用玻璃纤维滤纸的无隔板过滤器。

7.水盆及水龙头:

水盆为pp材料,水龙头要防腐。



3.4实验室送排风系统材质要求:

1.送风管道:采用镀锌钢板,厚度0.5~1.0mm。

2.排风管道

采用PVC或玻璃钢材料,厚度4~8mm。

3.高效过滤器

采用塑料隔板,玻璃纤维滤纸的高效过滤器。

4.送风口

采用铝合金制作的风口。

5.回风口

铝合金材料双层可调风口。

6.排风机

采用PVC或玻璃钢防腐风机

备注:如投标单位有性能更为优越的材料可在投标书中说明。



四、验收标准

《洁净厂房设计规范》;

《通风空调工程施工及验收规范》;

《洁净室施工及验收规范》;

《电气施工及验收规范》;

《高效空气过滤器》;

《科学实验室建设规范》;
