标准解读GB/T 34120-2023《电化学储能系统储能变流器技术要求》

嘉峪检测网        2024-02-22 16:51

新版GB/T 34120-2023《电化学储能系统储能变流器技术要求》已于2023年12月28日正式发布,并将于2024年7月1日正式实施。

作为电化学储能系统用储能变流器的推荐性国家标准,GB/T 34120-2013《电化学储能系统储能变流器技术要求》提出了新的技术要求,相较于2017版本,有如下重要更新:

1、更新了标准适用范围

2017版适用于交流侧低压(<1kV),直流侧电压不超过1000V;新版适用于交流端口电压在35kV及以下的产品,对直流侧电压没作规定。

2、增加了变流器的分类定义

接入电压等级分类需明确,在新标中部分项目对不同分类变流器要求不同。按接入电压等级分类如下:

A1类储能变流器,应用于通过10(6)kV及以上电压等级接入电网的储能电站、且储能变流器交流端口电压不大于1000V的储能变流器;

A2类储能变流器,应用于通过10(6)kV及以上电压等级接入电网的储能电站、且储能变流器交流端口电压大于1000V的储能变流器;

B1类储能变流器,应用于通过10(6)kV接入配电网的储能变流器;

B2类储能变流器,应用于通过380V接入配电网的储能变流器;

B3类储能变流器,应用于通过220V接入配电网的储能变流器。

3、更改了外壳防护等级要求

2017版本要求不低于GB/T 4208规定的IP20;新版要求户内型不低于IP20,户外型不低于IP54。

4、增加了“绝缘电阻检测”

要求变流能够检测到直流端口绝缘电阻,小于设定保护值时应报警并停止运行。

5、增加了“功率输出范围”

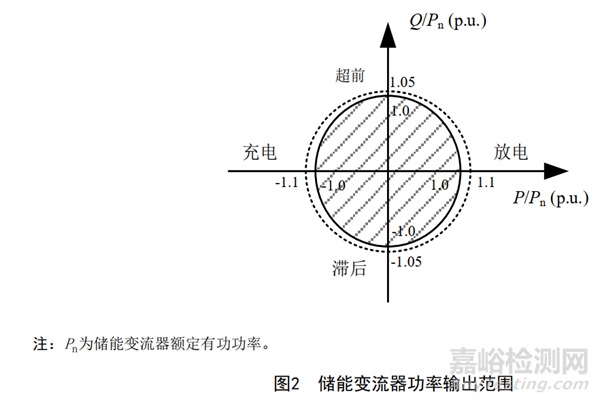

新版本要求在额定输出条件下,有功功率和无功功率的输出范围应在图2所示实线框内四象限动态可调,宜在图2所示虚线框内四象限动态可调。


6、增加了“一次调频”

A1类、A2类和B1类储能变流器参与一次调频控制时,应满足下列条件:

a)在充电和放电状态时均具备一次调频能力;

b)一次调频死区宜设定为±(0.03~0.05)Hz;

c)一次调频有功功率控制满足公式(1),限幅不小于20%额定有功功率;

d)一次调频调差率应为0.5%~3%;

e)一次调频响应时间应不大于100ms,调节时间应不大于300ms。

7、增加了“惯量响应”

A1类、A2类储能变流器要求此功能,应满足下列要求:

a)储能变流器在充电和放电状态时均具备惯量响应能力;

b)惯量响应频率变化死区宜设定为± (0.03~0.1)Hz,计算频率变化率的时间窗口宜为100ms~200ms;

c)储能变流器在满足公式(2)的条件下提供惯量响应,有功功率控制满足公式(3);

d)参与惯量响应控制时,其响应时间不大于100ms,调节时间不大于300ms。

8、增加了“高电压穿越”、“连续故障穿越”

相较于2017版本只有“低电压穿越”,新版本对变流器的电压故障穿越能力提高了要求,对电压故障中的动态无功支撑能力和有功功率提出了新要求。

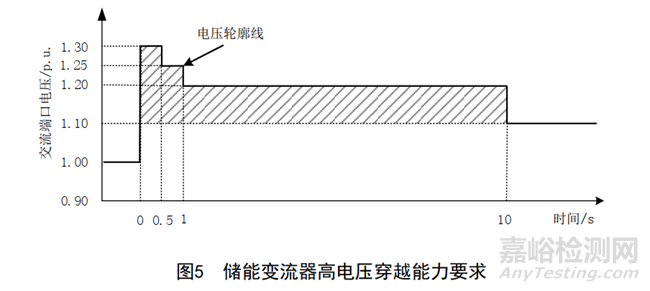

对于“高电压穿越”,A1类、A2类、B1类和B2类储能变流器交流端口电压在图5所示的电压轮廓线及以下的区域内时,储能变流器应不脱网连续运行。

对于“连续故障穿越”,有“连续低电压穿越”和“连续低-高电压穿越”。“连续低电压穿越”要求A1和A2类储能变流器应具备连续两次低电压穿越的能力,相邻低电压穿越的时间间隔宜支持0.2s~2s;每次低电压穿越的特性和支撑能力应满足“低电压穿越”的要求。“连续低-高电压穿越”要求A1和A2类储能变流器应具备连续三次低-高电压穿越能力,对于连续低-高电压穿越期间没有保持故障前有功功率值的储能变流器,其有功功率在故障清除后应能快速恢复,自故障清除时刻开始,以不小于30%额定功率/s的功率变化率恢复至故障前的值。

9、对安全防护提出了新要求

增加了“等电位保护连接和接地”、“电容残余能量危险防护”、“机械防护” 等安全性能要求。

10、环境试验方面增加“盐雾适应性”要求

对于应用在海洋性气候的储能变流器,在规定的盐雾试验环境条件下保持7d,外壳表面不应出现脱落、锈蚀。

11、更改了“电磁兼容”要求

按不同接入电压等级提出了相应的要求。

综上,2023版本将标准的适用范围从低压等级(1kV)拓展到中压等级(35kV),适应了电力系统用储能变流器的标准需求。所以首先应明确产品按接入电压等级划分的类别,再根据类别查看适用要求。
