案例问题

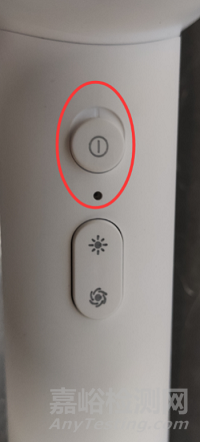

某电吹风产品有两个开关，其中一个是电源拨动开关，向上拨为“开”，向下拨为“关”，标识有GB/T 5465.2标准5010“通/断”符号（也称开-关机符号），如图1所示。

图1  电源拨动开关标识

（图片来源于实拍）

案例分析

笔者个人认为，电源拨动开关只标识“通/断”符号不妥当，理由如下：

GB/T 5465.2-2008 《电气设备用图形符号第2部分:图形符号》标准中通/断符号是指通过“按一按”开关的方式来实现器具的“通”和“断”。

案例问题中的拨动开关是通过上下拨动设置在不同的位置，并非“按一下开再按一下关”。

拨动开关和按一按通/断开关的控制方式不相同，案例用的通/断开关符号与实际状态不相符，严格来说不符合GB 4706.1-2005标准7.6条款“使用正确的符号”的要求。产品上市后，存在被抽检不合格的风险。

对于已有“标准化的”符号情况，制造商应使用“规范的、标准化的”符号，该拨动开关不同位置可标上文字、符号、数字等标识，如“I/○”或“开/关”等，示例如图2所示。

图2 开关标识
