CE认证RF测试EN300328 V2.2.2 (2019-07) 标准更新解读,2020年4月30日强制施行

嘉峪检测网        2020-03-30 15:09



时间节点:

ETSI EN 300 328 V2.2.2 (2019-07)

  • 正式发布:2019年7月24日

  • OJ 公报:2020年2月6日

  • 强制实行:2020年4月30日



旧版ETSI EN 300 328 V2.1.1 (2016-11)

  • 撤销日期:2021年8月6日该标准适用于常见的蓝牙,Zigbee,2.4G Wi-Fi,或者其他2.4G 自定义的设备。



新旧标准的差异描述:

一.新旧版本中主要差异在于接收机类别的划分,接收阻塞的测试条件和带外发射杂散限值的更新。

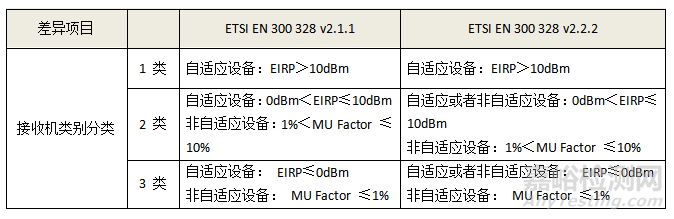

以下是接收机新旧版划分的不同:

CE认证RF测试EN300328 V2.2.2 (2019-07) 标准更新解读

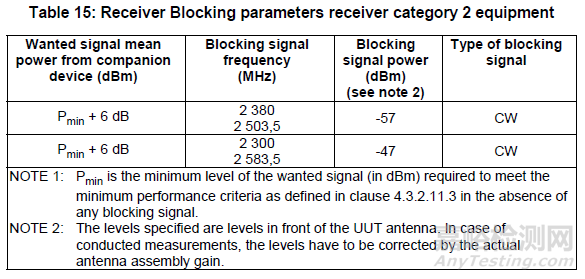

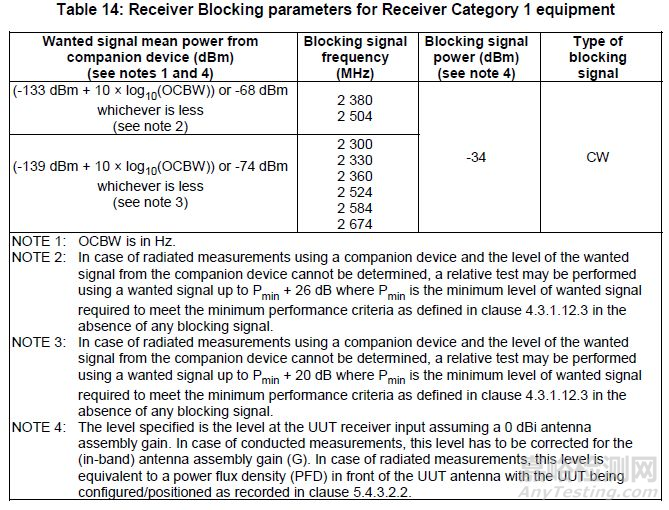

下面以接收类别来详细分析接收阻塞的测试条件变化,下图是新旧测试条件:

CE认证RF测试EN300328 V2.2.2 (2019-07) 标准更新解读

(旧版)

CE认证RF测试EN300328 V2.2.2 (2019-07) 标准更新解读

(新版)

CE认证RF测试EN300328 V2.2.2 (2019-07) 标准更新解读

(旧版)

CE认证RF测试EN300328 V2.2.2 (2019-07) 标准更新解读

(新版)

CE认证RF测试EN300328 V2.2.2 (2019-07) 标准更新解读

(旧版)

CE认证RF测试EN300328 V2.2.2 (2019-07) 标准更新解读

(新版)

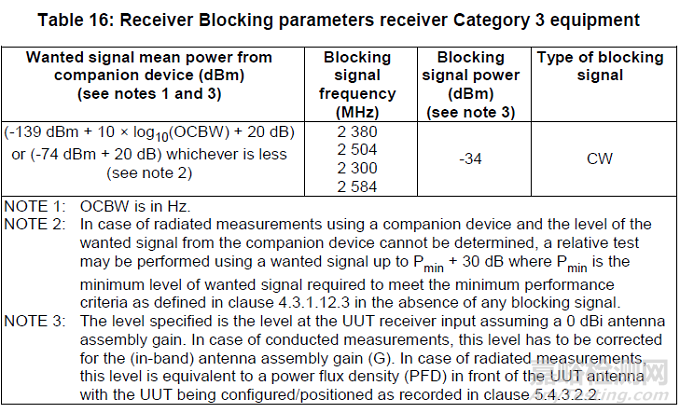

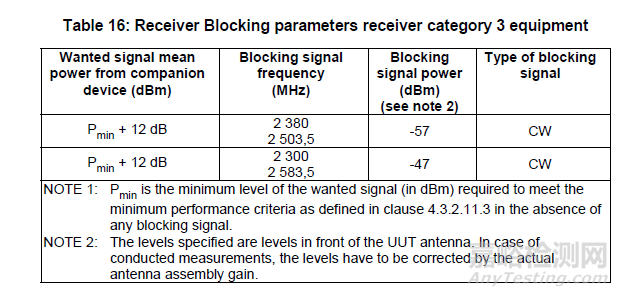

下面以接收类别3来分析主要变化情况:







1

变化一:配对信号强度

旧版本:Pmin+12



新版本:(-139 dBm + 10 × log10(OCBW) + 20 dB) 或(-74 dBm + 20 dB) 以最小值为准

OCBW单位为Hz.

在note2中提到,当进行辐射法测量时,配对信号以Pmin+30来进行测试

2



变化二:测量频率点

旧版本:2380MHz,2503MHz,2300MHz,2583.5MHz

新版本:2380MHz, 2504MHz, 2300MHz, 2584MHz.

3



变化三:干扰信号强度

旧版本:在2380MHz,2503MHz为-57dBm

       在2300MHz,2583.5MHz为-47dBm

新版本:2380MHz, 2504MHz, 2300MHz, 2584MHz.为-34dBm.



总结

1.以蓝牙产品1MHz带宽,功率小于0dBm为例。(-139 dBm + 10 × log10(1000) + 20 dB)=-89小于-54



相比旧版配对环境相对更差,干扰信号变大,测试更为严格。

2.以WIFI产品B模式11Mhz带宽,功率大于10dBm为例。

(-133 dBm + 10 × log10(11000) + 20 dB)=-72小于-68

(-139 dBm + 10 × log10(11000) + 20 dB)=-78小于-74

在2380Mhz 2504MHz,配对信号为-72dBm,施加-34dBm的干扰信号。

在2300MHz 2330MHz 2360MHz 2524MHz 2584MHz 2674MHz,配对信号为-78dBm,施加-34dBm的干扰信号。

相比旧版本,干扰信号增强,测试更为严格。









外带发射杂散限值变化

CE认证RF测试EN300328 V2.2.2 (2019-07) 标准更新解读

(旧版)

CE认证RF测试EN300328 V2.2.2 (2019-07) 标准更新解读

(新版)







变化:旧版本在470MHz-862MHz 限值为-54dBm,改为470MHz-694MHz限值为-54dBm.

将694MHz-862改为了-36dbm,对这段频率限值放宽要求。
