石墨电极抗折强度的检测方法

嘉峪检测网        2019-01-11 14:27

石墨电极抗折强度的测定(determination of flexural strength of graphite electrode)

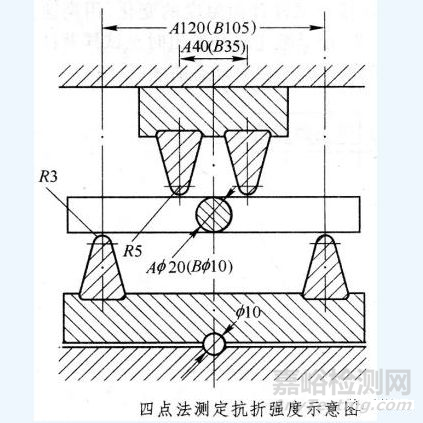

测定石墨电极试体受到外力作用发生弯曲断裂时.单位面积上所能承受的最大载荷,其数值等于试体横截面上的正应力值。(抗折强度有时称抗弯强度)抗折强度测定按支点和压头数量分为三点法和四点法两种。三点法是在试样下部有两个支点支撑,上部有一个压头;四点法是试样上部有两个压头,下部有两个支点,两压头在同一平面上平行排列。四点法加载比较均衡,广为采用(见图)。





四点法测定方法 材料试验机量程为0~5kN,精度为5N,直径≥300mm的石墨电极,其试样尺寸为Ф20mm×160mm,上压头间距为40mm,上压头曲率半径为5mm,支点间距为120mm,下压头曲率半径为3mm。直径Ф<300mm的石墨电极,试样尺寸为Ф10mmX120mm,上压头间距为35mm,上压头曲率半径为5mm,下压头间距为105mm,下压头曲率半径为3mm。试样的平行度不大于0.1mm/100mm,粗糙度Ra值为3.2μm。试验前试样应在110℃干燥箱内烘干2h。用游标卡尺测量直径。



将试样放到试验机的支架上,使压头间距中心与试样中心对齐,且使压头轴向垂直于试样轴,以1.5mm/min的压速,加载至试样断裂,记录此时的载荷,按下式计算抗折强度:

σ=16PL/πd2

式中σ为抗折强度,MPa;P为试样断裂时的载荷,N;L为压头与支点间距离,m;d为试样直径,m。
