一、填空题：

1、电磁兼容三要素是（干扰源）、（耦合路径）和（敏感设备）；噪声耦合路径可以分为（传导耦合）和（辐射耦合）。
2、电磁兼容裕量是指（标准限值）和（实际测试值）之间的差值。

3、干扰源可归纳为（电偶极子）和（磁偶极子）两种基本形式。如果根据场区远近划分，（近场区）主要是干扰源的感应场，而（远场区）呈现出辐射场特性。

4、静电屏蔽必须具备完整的（屏蔽导体）和良好的（接地）。

5、电磁屏蔽的材料特性主要由它的（电导率）和（磁导率）所决定。
6、随着频率的（提高），孔隙的泄漏越来越严重。因此，金属网对（微波和超高率）频段不具备屏蔽效能。

7、设U1和U2分别是接入滤波器前后信号源在同一负载阻抗上建立的电压，则插入损耗可定义为（20lg(U2/U1)）分贝。
8、如果近场中骚扰源是电场骚扰源，那么干扰源具有（小）电流、（高）电压的特点；反之如果近场中源是磁场骚扰源，那么干扰源具有（大）电流、（低）电压的特点。

9、屏蔽效能SE分别用功率密度、电场强度和磁场强度来描述应为（10lg(P1/P2)）、（20lg(U1/U2)）、（20lg(H1/H2)）。

10、空间辐射发射噪声的传输性质有：（近场）藕合及（远场）藕合，其中近场耦合主要以（电场）与（磁场）或者（电场与磁场共同作用）为主，而远场主要以（电磁波）为主。
11、反射滤波器设计时，应使滤波器在阻带范围，其（并联）阻抗应很小而（串联）阻抗则应很大。

12、降低电容耦合噪声大小的有效方法有三种：（降低电压）、（降低频率）、（增加距离）。
13、金属板的屏蔽效能SE（dB）包括（反射损耗）、（入射损耗）和（多次反射损耗）三部分。
14、常见的共阻抗耦合分为：（共地阻抗）耦合、（共电源阻抗）耦合两种形式。
15、接地的三种基本形式为：（单点接地）（多点接地）（浮地）。

16、滤波器按照频率选择特性进行分类，包括（低通滤波器）、（高通滤波器）、（带通滤波器）和（带阻滤波器）等4类。

17、磁屏蔽是利用由（导磁材料）制成的磁屏蔽体,提供低磁阻的磁通路使得（磁场）在磁屏蔽体上的分流, 来达到屏蔽的目的。

18、在实际使用中的金属屏蔽体都要求（接地）, 因为这样可以同时屏蔽高频磁场也能屏蔽电场，金属盒的高频磁场屏蔽效能与（反射损耗与入射损耗）有关。

19、电场屏蔽的实质是在（保证良好接地）的条件下，将干扰源发生的（电力线）

终止于由良导体制成的屏蔽体，切断了干扰源与受感应之间的电力线交连。

20、计算和分析屏蔽效能的方法主要有（解析法）、（数值分析法）和（近似法）。



二、单项选择题：

1、孔缝的泄漏程度在面积相同的情况下（A）
A、缝隙的泄漏比孔洞的严重  B、孔洞的泄漏比缝隙的严重         C、两者一样严重          D、两者都不严重

2、以下可用于抑制或消除共模噪声耦合的是（D）
A、共用接地平面    B、不平衡电路
C、增大环路面积    D、增加共模电感

3、接地设计中，以下正确的是（D）
A、所设计的接地参考平面应具有较高的电阻率                   B、所设计的接地参考平面应具有较高的阻抗
C、端接电缆屏蔽层时，应使用屏蔽层辫状引出线
D、端接电缆屏蔽层时，应使用屏蔽层360°环绕接地

4、导线之间串扰主要有两种形式，其耦合形式的粗略判断为（C）

A、串联阻抗可以降低噪声耦合，判断为电场耦合为主               B、增加电容可以降低噪声耦合，判断为磁场耦合为主
C、增加电容可以降低噪声耦合，判断为电场耦合为主
D、串联阻抗可以增大噪声耦合，判断为磁场耦合为主
5、为减小耦合场强噪声，导线如在开口附近，导线布线应该（B）

A、平行于开口方向  B、垂直于开口方向
C、可以随意布线   D、可以靠近端口布线

6、当系统的工作频率很高，为f>10MHz时，应选择（C）接地方式       A、浮地     B、单点接地    C、多点接地     D、混合接地

7、两同轴电缆间射频耦合的测定中试验结果表明（B）
A、发送电缆的负载浮地，而接收电缆的负载接地时，电缆间的串扰为最小   B、发送电缆的负载接地，而接收电缆的负载浮地时，电缆间的串扰为最小   C、发送电缆的负载接地，而接收电缆的负载接地时，电缆间的串扰为最小   D、发送电缆的负载浮地，而接收电缆的负载浮地时，电缆间的串扰为最小

8、为保持电磁屏蔽的完整性，需在屏蔽体开显示窗口的地方，必须进行特殊处理，下面处理“不当”的是（A）

A、特殊处理，加玻璃     B、特殊处理，加屏蔽体             C、特殊处理，加波导管   D、特殊处理，加隔离窗

9、当双面PCB板布线时，为减少线间的信号寄生耦合，两层的导线之间应尽量避免（B）

A、互相垂直    B、互相平行   C、互相交叉  D、互相弯曲

10、关于峰值检波、准峰值检波、平均值检波，测量时间最短的是（ A ）

A、峰值检波      B、准峰值检波                      C、平均值检波     D、峰值检波与准峰值检波两种

11、消费电子产品辐射发射测试大多数检波方法是（ B ）

A、平均值检波   B、准峰值检波  C、峰值检波    D、有效值检波

12、自由空间的波阻抗是（ B ）

A、667ohm   B、377ohm   C、50ohm   D、266ohm

13、以下天线中，适应测试频率最高的为（ D ）

A、偶极子天线  B、对数周期天线   C、双锥天线  D、喇叭天线

14、一台设备，原来的电磁辐射发射强度是300，加上屏蔽体后，辐射发射降为3，那这个屏蔽体的屏蔽效能是（ D ）

A、100dB     B、1000dB    C、10dB   D、40dB

15、辐射发射RE测试时规定待测物EUT离地距离为（ D ）

A、1.5m     B、40cm     C、60cm    D、80cm

16、3W原则指的是（ A ）

A、相临导线中心距离满足3倍线宽

B、导线到导线边缘距离满足3倍线宽

C、导线边缘到导线中心距离满足3倍线宽

D、差分信号与电源线保持3倍线宽。

17、关于芯片电源引脚退耦电容的放置正确的是（ B ）

A、容量大的电容靠近芯片引脚放置

B、容量小的电容靠近芯片引脚放置

C、容量大的电容要远离芯片引脚放置

D、容量小的电容要远离芯片引脚放置

18、滤波器是常用的电磁干扰抑制元件，若用ZS表示源阻抗，ZL表示负载阻抗，π型滤波器适合于哪种电路（ C ）

A、ZS低，ZL低        B、ZS高，ZL低

C、ZS高，ZL高        D、ZS低，ZL高

19、 PCB板中芯片的VCC管脚和地线之间一般需要放置去耦电容，主要作用（ D ）

A、提供稳定的直流电源

B、滤除芯片的射频噪声

C、提供高频噪声的退耦

D、提供稳定的直流电源，滤除芯片的射频噪声

20、在PCB布线时，尽量（ A ）信号线与地线围成的面积，是增强电路抑制噪声能力的"武林秘籍"之一。

A、缩小       B、控制       C、增加        D、不确定



三、多项选择题：

1、减少辐射干扰的措施有（ ABCD ）

A、辐射屏蔽      B、极化隔离

C、距离隔离      D、吸波材料

2、电磁兼容改善方法有（ ABCD ）

A、屏蔽      B、滤波     C、接地      D、软件辅助设计

3、电磁干扰的途径有（ AB ）

A、传导骚扰     B、辐射骚扰

C、电场骚扰     D、磁场骚扰

4、辐射干扰的传输性质有（ AB ）

A、近场耦合     B、远场耦合

C、电场耦合     D、磁场耦合

5、电子电气设备接地方式有（ ABCD ）

A、单点接地      B、多点接地

C、混合接地      D、浮地

6、电容作为滤波元件或去耦、旁路，下列属于必须考虑的基本参数（ ABCD ）

A、ESR     B、ESL    C、容量、  D、封装

7、以下可用于抑制消除共模噪声耦合的是 （ ACD ）

A、变压器隔离    B、不平衡电路

C、光纤隔离      D、共模电感

8、关于连接器选型，下面说法正确的是（ ABD ）

A、理想的情况下，每个信号针都有相应的地引脚伴随。

B、关键信号针要通过地针与其它信号针隔离。

C、信号针、电源针、地针的位置与数量，与辐射无关。

D、推荐使用地针与信号针交错排列的连接器

9、关于屏蔽方案的选择，下列说法正确的是（ ABC ）

A、应采取综合的方案，综合选用不同级别的屏蔽方案

B、要求特别高的产品，可采用多级屏蔽的方式

C、模块屏蔽容易实现、成本低、推荐使用

D、系统级屏蔽方案比较适合进出线缆十分多的产品

10、关于过孔，以下说法正确的是（ ABCD ）

A、时钟信号上避免使用过孔

B、高速差分信号避免使用过孔

C、过孔在高频下有寄生特性

D、穿越地层的过孔避免密集

11、铁氧体磁环的选择原则是，在使用空间允许的条件下选择（ ABC ）

A、尽量长           B、尽量厚

C、内孔尽量小的     D、以上都不对

12、18.辐射骚扰通常的主要耦合路径有（ ABCD ）

A、天线耦合       B、导线感应耦合

C、闭合回路耦合   D、孔缝耦合

14、电磁兼容学是研究在（ BCD ）条件下，各种用电设备或系统可以共存，并不互相引起性能降低的一门学科。

A、无限的空间       B、有限的空间

C、有限的时间       D、有限的频谱资源

15、静电放电需满足三个要素，属于静电放电三要素的是（ ABC ）

A、一定电荷的积累     B、放电路径

C、敏感元件           D、耦合方式

16、静电产生的主要途径有（ ABCD ）

A、摩擦起电   B、碰撞分离   C、感应起电  D、剥离起电

17、解决串扰的主要方法有（ BCD ）

A、减小线间距              B、减小平行长度

C、减小驱动信号电流电压    D、增加地线屏蔽

18、阻抗的影响因素有（ BCD ）

A、线长      B、线宽      C、线距      D、介质

19、下列关于干扰源按发生频率分类正确的是（ ABCD ）

A、突发干扰  B、脉冲干扰  C、周期性干扰  D、瞬时干扰

20、下列关于时域分析描述正确的是（ ABCD ）

A、可以通过测量电压、电流波形     B、可以分析波形幅度、电平

C、可以分析波形失真、过冲、振铃   D、可以分析寄生振荡波形



四、简答题：

1、电磁兼容的定义是？

答：电磁兼容一般指电气及电子设备在共同的电磁环境中能够执行各自功能的共存状态，即要求在同一电磁环境中的上述各种设备都能正常工作，且不对该环境中任何其它设备构成不能承担的电磁骚扰的能力。或者说，电磁兼容是指电子线路、设备、系统相互不影响，从电磁角度具有相容性的状态。

2、简述电磁屏蔽？
答：电磁屏蔽是以某种材料（导电体或导磁体）制成的屏蔽壳体，将需要屏蔽的区域封闭起来，形成电磁隔离，即其内的电磁场不能越出这一区域，而外来的辐射电磁场不能进入这一区域（或者进入该区域的电磁能量将受到很大的衰减）。
3、简述高频、低频磁场屏蔽措施的主要区别？
答：高频磁场屏蔽采用低电阻率的良导体材料，如铜、铝等。其屏蔽原理是利用电磁感应现象在屏蔽体表面所产生的涡流的反磁场来达到屏蔽的目的。低频磁场屏蔽常用高磁导率的铁磁材料，如铁、硅钢片坡莫合金。其屏蔽原理是利用铁磁材料的高磁导率对干扰磁场进行分路。

4、电磁屏蔽的原理是什么？

答：电磁屏蔽是指同时抑制或削弱电场和磁场。电磁屏蔽一般也是指高频交变电磁屏蔽（10kHz-40GHz）。在频率较低（近场区，近场随着骚扰源的性质不同，电场和磁场的大小有很大差别。
高电压小电流骚扰源以电场为主（电准稳态场－忽略了感应电压），磁场骚扰较小（有时可忽略）。低电压高电流骚扰源以磁场骚扰为主（磁准稳态场－忽略了位移电流），电场骚扰较小。
随着频率增高，电磁辐射能力增加，产生辐射电磁场，并趋向于远场骚扰。远场骚扰中的电场骚扰和磁场骚扰都不可忽略，因此需要将电场和磁场同时屏蔽，即电磁屏蔽。
5、截止波导管的注意事项与设计步骤有哪些？
答：注意事项：一是绝对不能使导体穿过截止波导管，否则会造成严重的电磁泄漏，这是一个常见错误。二是一定要确保波导管相对于要屏蔽的频率处于截止状态，并且截止频率要远高于（5倍以上）
需要屏蔽的频率设计截止波导管的步骤：一是确定需要屏蔽的最高频率Fmax和屏蔽效能SE。二是确定截止波导管的截止频率Fc，使fc≥5Fmax。三是根据Fc，利用计算Fc的方程计算波导管的截面尺寸d。四是根据d和SE，利用波导管吸收损耗公式计算波导管长度t。
6、对较大型开口或通风口如何做好屏蔽？
答：一是覆盖金属丝网。二是将金属丝网覆盖在大面积的通风孔上，能显著地防止电磁泄漏。金属丝网结构简单成本低，通风量较大，适用于屏蔽要求不太高的场合。三是穿孔金属板：一般而言，孔洞尺寸愈大，电磁泄漏也就愈大，屏效愈差，为了提高屏蔽效能，可在满足屏蔽体通风量要求的条件下，以多个小孔代替大孔。四是截止波导通风孔：金属丝网和穿孔金属板在频率大于100MHZ时，其屏效将大为降低。尤其是当孔眼尺寸不是远小于波长甚至接近于波长时，其泄漏将更为严重。由电磁场理论可知，波导对于在其内部传播的电磁波，起着高通滤波器的作用，高于截止频率的电磁波才能通过。
7、哪些方法可用于切断共模地环路？
答：切断共模地环路方法：一是调整接地点的选择；二是差分平衡电路；三是隔离变压器；四是纵向扼流圈；五是光电耦合器。

8、构成辐射干扰的三要素是什么？
答：一是辐射干扰源向外辐射能量的特性；二是辐射干扰传输通道，即介质对电磁波能量的损耗程度；三是辐射干扰接收器的敏感度，方向性，计划性，选择性带宽等。

9、什么是天线效应？

答：任何载有时变电流的导体都能向外辐射电磁场，同样，任何处于电磁场中的导体都能感应出电压。因此，金属导体在某种程度上可起发射天线和接收天线的作用。

10、什么是吸收式滤波器？

答：吸收滤波器是由有损耗元件构成的，它通过吸收不需要频率成分的能量（转化为热能）来达到抑制干扰的目的。


五、应用题

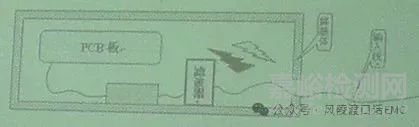

1、图中为实现电子系统EMC，电源部分安装了电源滤波器，请问这种安装方法正确吗？为什么？请根据EMC原理阐明其理由，并说明改正方法（如果有错）。

           图1                                图2

答：（对于图1）：这种安装方法是错误的，因为滤波器在屏蔽体内的引线太长。

一方面，屏蔽体内电路的高频干扰信号，可能通过空间辐射途径耦合到滤波器引线上，从而把干扰引出并影响其它电气设备；另一方面，外部干扰也可能通过滤波器引线上的空间辐射耦合到本电气设备中并影响其运行，使滤波效果大打折扣。

滤波器尽力靠近引线入口安装，力图使其引线尽可能短（最好适当屏蔽引线），并使滤波器与接地的屏蔽体保持良好接触。

（对于图2）：这种安装方法是错误的。因为本电气系统的内部线路太近滤波器的外引线。一方面，屏蔽体内本电气系统的高频干扰信号，容易通过空间辐射途径耦合到滤波器引线上，从而把干扰引出并影响其他电气设备；另一方面，外部干扰也可能通过滤波器引线上的空间辐射耦合到本电气设备中并影响其运行，从而使滤波效果大打折扣使本电气系统的内部线路远离滤波器的外引线（最好适当屏蔽引线）。例如，把滤波器与PCB板之间的电气部分靠屏蔽体底板安装，保持引线长度适当并远离滤波器的外引线；同时滤波器与接地的屏蔽体保持良好接触。

2、有用信号的频率为10~50MHz，干扰的频率为100MHz，需要将干扰的频率抑制20dB，采用多级RC滤波器，则滤波器的阶数至少为多少？

若有用信号的频率为10MHz以下，干扰频率为100MHz，需要将干扰抑制60dB，采用多级RC滤波器，则滤波器的阶数至少为多少？

答：本题的干扰信号为高频，故采用RC低通滤波器即可。而RC滤波器一级为一阶。标准RC滤波器的每级滤波对干扰的抑制为20dB / 10倍频程。

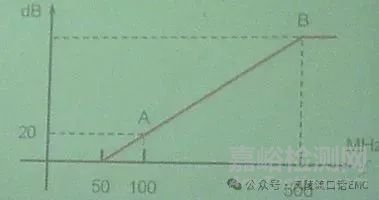

（1）如图a。A点：100MHz的干扰抑制20dB，设10倍频程B点的抑制率为x dB。容易求得：

    解得：

所以RC滤波器的级数为：

（2）如图b。A点10MHz，已知其10倍频程B点的干扰抑制率为60dB。由于RC滤波器20dB / 10频程，故容易求得所需RC滤波器的级数为：

              图A                       图B
