在环境试验中，冲击（Shock） 是指一种瞬态、非周期性的剧烈激励，其特点是在极短时间内（通常以毫秒计）发生显著的动能传递或能量释放，导致设备或结构承受急剧变化的加速度、速度或位移。早期冲击试验通常使用半正弦波、后峰锯齿波、梯形波等简单的波形来模拟冲击环境，相对于真实的冲击环境过于简化，无法反映冲击的频率特性，难以评估复杂结构。为了研究结构耐冲击能力。1963年布洛特（Blot M A）提出了冲击响应谱（Shock Response Spectrum）的概念。

冲击响应谱（SRS）源于对传统冲击试验局限性的认识和解决实际工程问题的需求，描述的是一系列单自由度质量阻尼系统(SDOF)，当它们的公共基础受到冲击激励时各单自由度系统所产生的最大绝对响应值（通常是加速度，也可以是速度或位移）随其固有频率变化的曲线图。随着冲击响应谱概念的提出和计算方法的完善，目前冲击响应谱作为试验规范已被广泛地应用于产品的耐冲击设计与冲击环境模拟试验。以下对冲击响应谱试验作分享学习交流~

通俗来说，冲击响应谱试验就是测试产品有多扛揍！相比于简单的标准波形，SRS能够更准确地捕捉真实环境冲击（如爆炸冲击波、碰撞、炮火发射、分离冲击、着陆冲击）的频率分布特性和潜在的破坏强度。试验设备通过控制台产生一个冲击波形，使其计算得到的SRS与目标SRS（由实测数据或规范要求得到）相匹配。冲击响应谱试验（SRS Test）能直接显示冲击对具有不同固有频率的部件的潜在影响程度。如果设备的某个关键部件的固有频率正好落在SRS曲线的峰值区域，那么该部件在此冲击下发生共振、应力过大或损坏的风险就很高。这有助于识别设计中的薄弱环节。

冲击响应谱的应用

冲击响应谱的核心价值在于将复杂的瞬态冲击转化为频域破坏力评估工具，其应用贯穿产品全生命周期。以下是其在工程实践中的关键应用方向：

一、环境试验与可靠性验证

1. 试验规范制定：基于实测数据（如火箭分离冲击、舰船爆炸冲击）生成目标SRS曲线，作为实验室复现冲击环境的依据。

2. 替代传统波形试验：用SRS试验替代半正弦波/锯齿波等简化试验，更真实模拟实际冲击环境。避免“过试验”（低频段超差）或“欠试验”（高频能量遗漏）。

3. 多轴复合冲击模拟：通过三轴SRS合成评估空间复杂冲击的影响。

二、结构设计与优化

1. 共振风险识别：对比设备固有频率与SRS峰值频率，定位潜在共振点。

2. 减震系统设计：根据SRS曲线设计隔振器参数，使设备固有频率避开SRS峰值区。

3. 材料与连接件选型：依据SRS幅值计算最大惯性力、校核螺钉强度、焊点可靠性等。

三、故障诊断与失效分析

1. 破坏机理还原：对比失效设备固有频率与现场冲击SRS，验证共振是否为失效主因。

2. 环境数据有效性评估：检验实测冲击数据是否覆盖关键频段：若设备损坏频点无SRS数据，则试验可能遗漏关键环境。

四、数值仿真与模型修正

1. 有限元分析（FEA）验证：将仿真冲击响应与SRS试验结果对比，修正模型阻尼参数。

2. 虚拟试验替代：在高保真模型中输入SRS目标谱，预测设备响应，减少物理试验次数。

五、新兴领域应用

1. 动力电池安全测试：模拟车辆碰撞冲击，防止电芯变形短路。

2. 芯片封装可靠性：评估晶圆级封装在跌落冲击下的抗裂性能。

3. 医疗器械抗冲击：如手术机器人电机需通过SRS试验，确保紧急制动时精度不失效。

六、工程决策支持

1. 试验剪裁依据：若实测SRS峰值低于设计阈值20%，可缩减试验量级，降低成本。

2. 环境严酷度排序：通过比较不同场景SRS曲线下面积，量化冲击严重度：比如舰船爆炸冲击 > 飞机着陆> 卡车运输。

冲击响应谱相关测试标准

冲击响应谱试验广泛应用于各种装备中，其相关标准包括：

1. IEC 60068-2-81:2003 《环境试验 第2-81部分：试验Ei：冲击 冲击响应谱合成》，规定了SRS试验的通用方法，包括试验参数设定、波形合成技术及数据处理要求，适用于电工电子产品的复杂瞬态冲击模拟。

2. ISO 18431-4，《机械振动与冲击信号处理》，规范了SRS的计算算法（如递归卷积法）、阻尼比选择（默认5%）及频域精度控制要求，确保数据可比性。

3. MIL-STD-810H方法516.8，针对防务设备，明确SRS试验的严酷等级（如火炮冲击、爆炸冲击）、容差（±3dB）及多轴合成方法（SRSS法）。

4. ISO 16750-3汽车电子设备需通过SRS试验模拟碰撞、路面冲击（典型量级：50–500g @ 100–1000Hz）。

5. GB/T 2423.57-2008《电工电子产品环境试验 第2-81部分：试验Ei：冲击 冲击响应谱合成》，等同采用IEC 60068-2-81，适用于电子电器产品的复杂冲击环境模拟。

......

冲击响应谱图解与取法

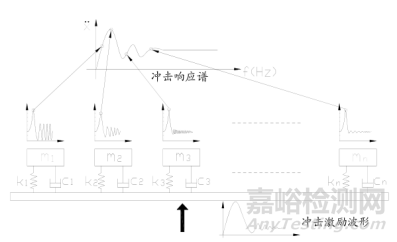

SRS原理图

一个实际的物理系统可以分解为多个不同的单自由度系统，对于每个单自由度系统进行冲击响应分析计算，取系统响应的最大值，然后和它的固有频率组成一个数据点。这样分解成多少个单自由度系统就可以得到多少组数据点。最后将这些点加以合成，即可得整个系统的冲击响应谱。

冲击响应谱可以按响应峰值取，也可以按响应参数取。

按响应峰值取，则一般为初始响应谱（主谱，取冲击作用时间内的相应峰值）、剩余响应谱（余谱，取冲击激励结束后的相应峰值）、最大响应谱（主谱及余谱的包络谱）。

按响应参数取，则一般为绝对加速度谱、等效加速度谱、绝对速度谱、等效速度谱（相对加速度谱）、绝对速度谱、绝对位移谱、相对位移谱。

一般常用的是最大绝对加速度谱和最大相对位移谱，前者多用于规范冲击环境，后者多用于考核冲击强度及设计减震装置。而速度谱则多于舰船冲击，因为对舰船来说冲击速度与损伤势的相关性最好。

冲击响应谱的等效损伤原则

1.根据SRS进行试验确定：

由于实验室里很难模拟产品所受的真实波形，所以在实验室里一般不采用模拟真实波形的方法，而是采用模拟冲击环境对产品造成的影响的方法。也就是说应使试验样品造成的损伤及故障与冲击环境的影响相当，称之为等效损伤模拟。目前大多数的冲击试验均是采用等效损伤的概念而制定。

电工电子产品的结构强度与性能稳定性与产品响应的应力直接相关。对单自由度系统来说，在弹性极限内，产品所受的应力相同，其变形相同，所以表现的故障也是相同的。广义来说，所谓等效损伤原则就是指“试验样品因承受激励而产生的应力是相当的，因而对试验样品造成的损伤也是相当的。”

2.冲击试验脉冲时间的等效变化：

设产品的固有频率为fn，受到脉冲峰值加速度为A1，脉冲持续时间为D1的半正弦波脉冲的冲击。现欲改变其持续时间D1以便在原有冲击试验机上实现，设变换后的脉冲持续时间为D2，脉冲峰值加速度为A2。

那么原脉冲为A1，D1时，从下式可得到弹簧系统的冲击响应值：

同理得脉冲为D2，A1时的系统冲击响应值：

根据等效损伤原则，当a1max=a2max时，系统有相同的损伤，得

上式则为所求的脉冲持续时间等效变换关系。

冲击响应谱是连接物理冲击环境与结构破坏机理的桥梁，其应用从“满足标准”升维到“驱动设计”，已成为高可靠性领域不可或缺的工具。
