屏蔽线是为减少外电磁场对电源或通信线路的影响，而专门采用的一种带金属编织物 外壳的导线。屏蔽线的作用是将电磁场噪声源与敏感设备隔离，切断噪声源的传播路径。线缆屏蔽分为主动屏蔽与被动屏蔽，主动屏蔽目的是为了防止噪声源向外辐射，是对噪声 源的屏蔽；被动屏蔽目的是为了防止敏感设备遭到噪声源的干扰，是对敏感设备的屏蔽。

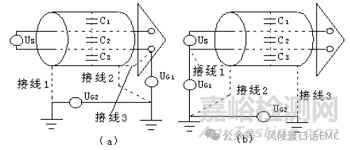

屏蔽层单端接地
屏蔽层单端接地是在屏蔽电缆的一端将金属屏蔽层直接接地，另一端不接地或者通过 保护接地。屏蔽层单端接地情况下，非接地端的金属屏蔽层对地之间有感应电压存在，感 应电压与电缆的长度成正比，但屏蔽层无电势环流通过。单端接地就是利用抑制电势电位 差达到消除电磁干扰的目的。
屏蔽层双端接地
屏蔽层双端接地是将屏蔽电缆的金属屏蔽层的两端均连接接地。在屏蔽层双端接地的情况下，金属屏蔽层不会产生感应电压（屏蔽层不同点等电位的情况下），但金属屏蔽层受干扰磁通影响将产生屏蔽环路电流，屏蔽层源端与终端电位差越大，形成的环路电流就越大，环路电流干扰会对有用信号。
屏蔽层双端接地通常是应用于高速信号中，屏蔽层双端接地时应尽可能的降低地电位 差，减小环路电流，防止环路电流产生严重的辐射问题。
