冰水冲击试验方法与标准

嘉峪检测网        2023-04-26 19:07

1.试验目的

冰水冲击的目的是:主要模拟应用在车辆受溅区域的产品由冰水引起的热冲击,模拟冬季在有水路面驾驶时冰水溅落到热的系统/组件上。

浸泡测试的目的是:是模拟部件在浸入水中时的负荷情况。也是为了保证温升的部件由于浸入水中而快速冷却情况下的功能稳定性。

2.范围

冰水冲击试验机是各类电子、电工、电器、塑胶等原材料和器件进行耐寒、耐热、耐冰水飞溅性试验、耐冰水浸没性测试等可靠性测试。

3.满足标准

GB/T 28046.4、ISO 16750-4:道路车辆—电气及电子设备的环境条件和试验—第4部分 —气候负荷

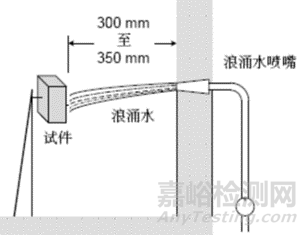

4.参考示意图




5.试验条件

A.冰水冲击标准条件:GB/T 28046.4、ISO 16750-4

高温

65~160℃

高温时间

1h或达到产品温度稳定

试验介质

去离子水

冰水温度范围

0~4℃

转换时间

<20s

溅水距离

325±25mm

溅水时间

3s

试验循环次数

100次

样品状态

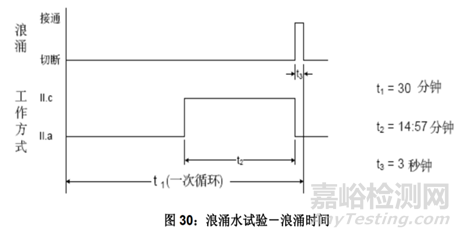

工作:30min模式3.2,29min57s模式、1.2a



B.浸泡测试标准条件:GB/T 28046.4、ISO 16750-4

高温

65~160℃

高温时间

1h或达到产品温度稳定

试验介质

去离子水

冰水温度范围

0~4℃

转换时间

<20s

浸泡时间

5min

试验循环次数

10次

样品状态

工作:30min模式3.2


6.仪器参数信息

高温温度范围

65~160℃

冰水温度范围

0~4℃

水飞溅测试

溅水流量

60~80L/min

溅水距离

325±25mm

溅水时间

3秒(3~4L)

挂篮尺寸(LXWXH)

700X700X400mm



分享到:

来源:CTI华测
