从控制器功能走进振动试验

嘉峪检测网        2021-04-01 14:39

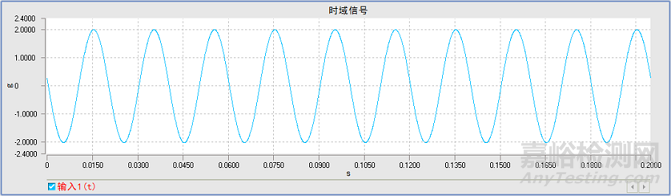

正弦振动试验



1





从控制器功能走进振动试验

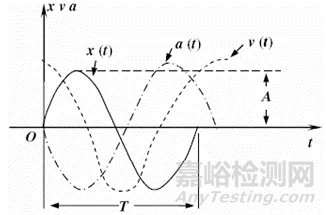

特点:



①时间与频率为一一对应关系。



②运动量(如加速度、速度或者位移)呈现周期变化规律。





应用范围:



①激励为周期函数的振动试验(定频、步进或者扫频)



②用于查找产品的共振频率



③包装颠振试验



④与随机激励叠加,形成真实的环境激励



特征量:



①能量集中在某一频率点上



②常用峰值来描述振动大小



③低频-位移,中频-速度,高频-加速度,相交频率即为交越频率



从控制器功能走进振动试验

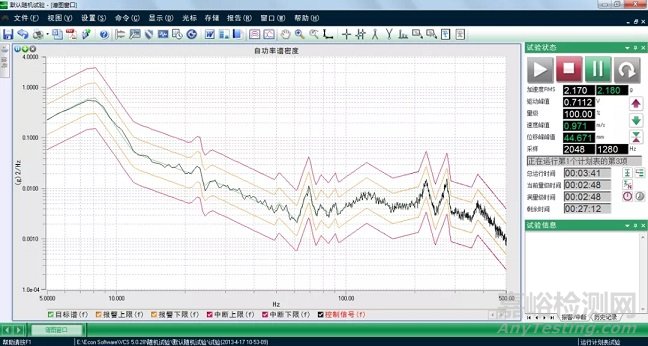

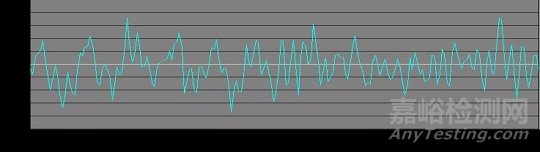

随机振动试验





从控制器功能走进振动试验



特点:

①随机信号是一种不确定性信号,常用概率统计方法来描述



②更加符合真实环境激励





应用范围:



①模拟车辆实际行驶过程中受到的振动



②模拟飞行器飞行时受到的空气振动



③模拟流体的紊流引发的振动



特征量:



①所有试验频率成分同时激振而且在各频率的输入振幅是随机变化的



②从时间轴上看,随机振动试验为多次瞬间随机振动的叠加



③从试验曲线上看,测点响应曲线的每一帧都不同

从控制器功能走进振动试验



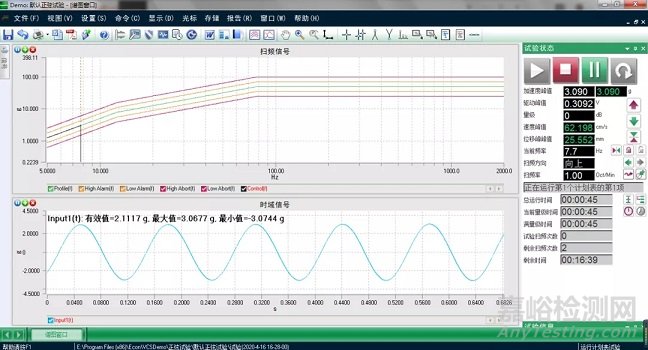

复合振动试验

从控制器功能走进振动试验

1、正弦加随机(SoR),在宽带随机上叠加正弦;



2、随机加随机(RoR),在宽带随机上叠加窄带随机;



3、正弦加随机加随机(SRoR),在宽带随机上叠加正弦和窄带随机。



特点:



①宽带随机的振动量级较小,窄带随机和正弦振动量级较大;



②随机加随机模式,可实现输出较小的激振力而进行较大量级的振动。



应用范围:



●适合模拟复杂激励下的振动试验;



●可分段完成的大量级振动试验。





冲击试验



冲击环境主要为:



●运输过程中的随机性弹跳冲击;



●操作过程中的意外敲击、震摇、跌落;



●利用冲击能的受控冲击环境;



●化学能或其他能量的突然释放(例如爆炸)



冲击带来的故障类型:



●结构变形;



●安装松动产生裂纹甚至断裂;



●电气连接松动,接触不良,使得产品工作性能不稳定;



●产品内部各单元的相对位置发生变化,造成性能下降,甚至元器件破裂,使其无法工作



从控制器功能走进振动试验

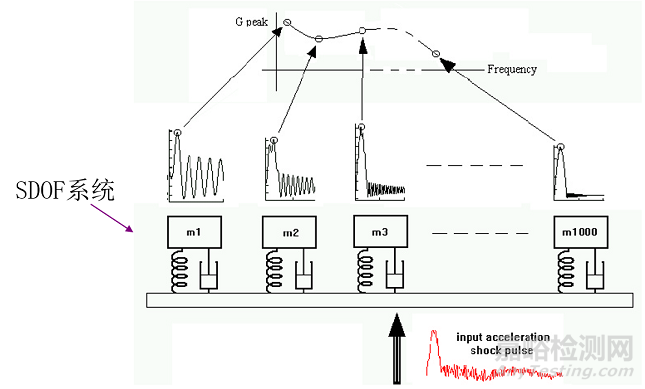

冲击响应谱的概念



     冲击响应谱是一系列具有相同阻尼的单自由度系统(SDOF)对给定的瞬态时域信号的最大响应。





从控制器功能走进振动试验



时域仿真试验

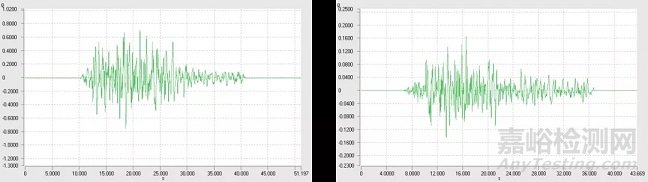

地震波模拟(瞬态时域仿真)



将地震波时域数据记录下来,经过相关处理后在振动台上进行时域复现仿真,模拟测试件在真实地震条件下所经受的振动,测试其可靠性和耐受性。



从控制器功能走进振动试验

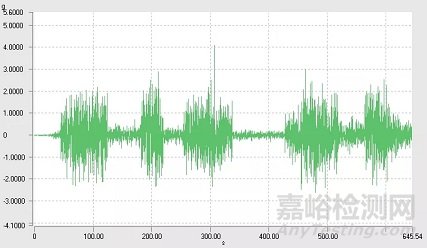

道路谱模拟(长时域仿真)



将长时间道路谱数据记录下来,经过相关处理后在振动台上进行时域复现仿真,模拟测试件在真实道路条件下所经受的振动,测试其可靠性和寿命。
