对于 GB/T 17626.5 浪涌测试的 1.2/50us-8/20us的组合波，很多人不理解到底是什么意思，甚至会提出：到底哪个波形的能量更强，破坏性更大。

其实，

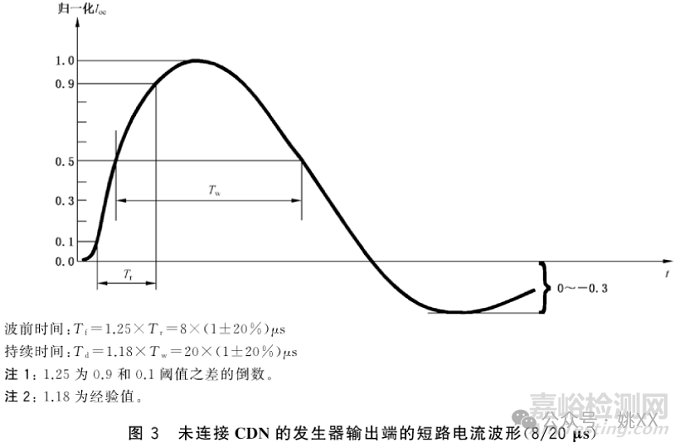

1.2/50us-8/20us是从不同角度对同一个波形的描述，1.2/50us是从短路电流（负载短路）的角度对波形发生器输出波形的描述，8/20us是从开路电压（负载开路）的角度对波形发生器输出波形的描述。

很多人可能会问，既然是从电压和电流的角度描述的同一个发生器的输出，为什么在波形上升时间和持续时间上有这么大的差异呢？

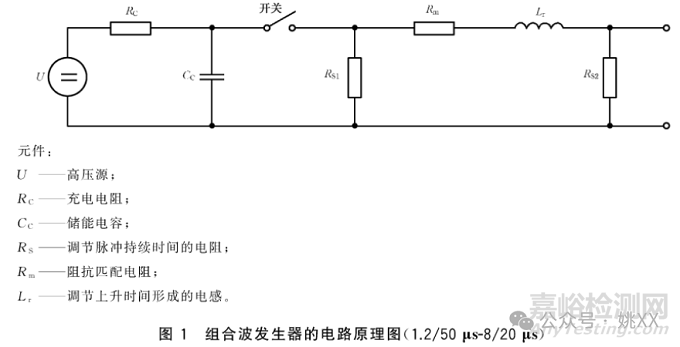

其根本原因是，波形发生器本身不是一个线性系统，其电压和电流是不同步的。这个可以从波形发生器的原理图上看出来。波形发生器内部是有RLC网络。

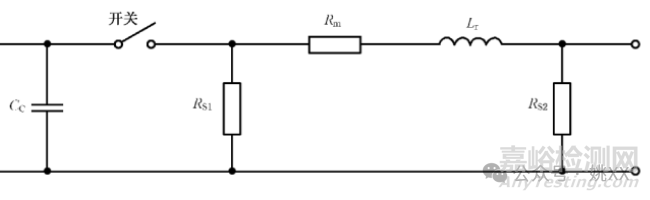

开关闭合时，波形输出：

个人建议： 我们在做EMC的测试之前，一定要理解标准，特别是IEC以及引用自IEC的国标，信息量很大。
