婴儿培养箱电气安全检查校准方法

嘉峪检测网        2019-12-19 09:36

JJF1260-2010《婴儿培养箱校准规范》在“电气安全检查”部分要求依据GB9706.1-2007《医用电气设备第1部分:通用安全要求》标准的相关方法检查,但未作详述。因此本文依据该标准,探讨婴儿培养箱电气安全检查的校准方法。



一、婴儿培养箱电气安全检查校准方法



1.婴儿培养箱接地电阻检查



婴儿培养箱按正常使用状态准备好时,为防护电击危险的安全目的,其电气机箱、通信接口等可触及的金属部件已通过导线电气连接至其电源插口中的保护接地连接点,金属部件与连接点之间的阻抗,依据JJF1260-2010和GB9706.1-2007的规定,容许值不应超过0.1Ω。



检查时,拔掉婴儿培养箱电源线,测量设备(电气安全分析仪或接地电阻测量仪)一测量线连接婴儿培养箱电源插口中的保护接地连接点,另一测量线连接上述已保护接地的金属部分,测量设备置接地电阻测量功能,输出50Hz或60Hz、25A的恒定电流在测量端之间流通,测量两端的电压,自动计算显示接地电阻。应分别测量所有可触及的已保护接地金属部位,检查婴儿培养箱接地电阻是否符合要求。



2.婴儿培养箱漏电流检查



JJF1260-2010中表3规定的婴儿培养箱漏电流的容许值,与GB9706.1-2007标准表4中规定的医用电气设备连续漏电流在“正常状态”(设备所有的安全防护措施都处于完好的状态)下的容许值相对应,而没有包括在“单一故障状态”(如一根电源导线断开或保护接地导线断开等情况)下的容许值(不同状态下的漏电流容许值不同)。因此,依据JJF1260-2010中表3,只对婴儿培养箱在“正常状态”下的漏电流进行电气安全检查。



(1)婴儿培养箱外壳漏电流检查

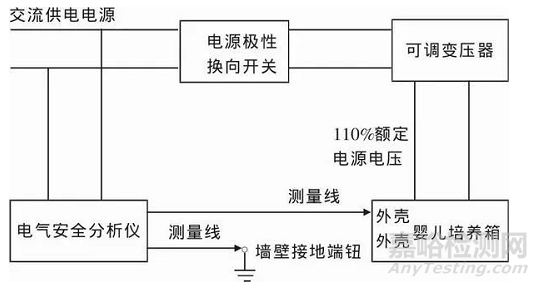

外壳漏电流测量连接图如图1所示。


婴儿培养箱电气安全检查校准方法

图1  外壳漏电流测量连接图



GB9706.1-2007要求要在110%的额定电源电压的极限工作条件下测量漏电流。



通过可调变压器调节至上述电压为婴儿培养箱供电,测量设备(电气安全分析仪或漏电流测量仪)的一测量线和墙壁接地端钮(大地)连接,另一测量线和婴儿培养箱操作者所有可触及的外表面,如电气机箱操作面板、旋钮、婴儿培养箱手柄及类似部件的某点连接,测量设备置漏电流测量功能,测量外壳漏电流。



当外壳有几个部分时,在外壳每一部分与地之间分别测量。若外壳或外壳的一部分是用绝缘材料制成的,应使用最大面积为20cm×10cm的金属箔紧贴(可用约0.5N/cm2的力压)在绝缘外壳或外壳的绝缘部分上,测量线连接金属箔。如有可能,移动金属箔以确定外壳漏电流的最大值。应注意,金属箔不要接触到可能已保护接地的任何外壳金属部件;未保护接地的外壳金属部件,可用金属箔部分或全部覆盖。



由于供电电源两极对婴儿培养箱外壳的分布电容不一致,转换供电电源的极性,外壳漏电流也会发生变化。因此应通过换向开关转换电源极性,在上述外壳的每一部分与地之间分别再次测量,以确定外壳漏电流的最大值。



JJF1260-2010及GB9706.1-2007规定的外壳漏电流容许值在正常状态下为100μA。



(2)婴儿培养箱患者漏电流检查



患者漏电流测量与外壳漏电流测量类似,测量设备(电气安全分析仪或漏电流测量仪)的一测量线和墙壁接地端钮(大地)连接,另一测量线(或连接金属箔紧贴)接至婴儿培养箱直接同婴儿皮肤表面接触的应用部分如婴儿床垫、肤温传感器等部件,分别测量各部件的患者漏电流。



患者漏电流也应在110%的婴儿培养箱额定电源电压条件下,并转换供电电源极性测量,以确定患者漏电流的最大值。



JJF1260-2010及GB9706.1-2007规定的患者漏电流容许值在正常状态为直流10μA、交流100μA。


二、婴儿培养箱电气安全检查校准的常见问题和可能原因



接地电阻超过标准值(0.1Ω)是婴儿培养箱比较常见的电气安全问题,特别是一些使用时间较长的婴儿培养箱常会遇到这个问题。主要原因是婴儿培养箱的金属外壳接地部件生锈氧化。应把测试触点附近的氧化层处理干净,接地电阻可恢复正常。



保护接地不好对外壳漏电流的影响很大,会使婴儿培养箱内部对外壳的电压增高从而使外壳漏电流增大。除接地电阻超过标准值的可能情况外,电源接地线整线电阻变大是引起保护接地不好的另一个更主要的原因。在理想情况下,电源接地线电阻几乎为零,但事实上,电源接地线的反复折叠缠绕,会使其内部导线发生微小的断裂,导致接触不良,整线电阻变大;长期通电也能引起电源线内部导线的表层氧化,进而使整线电阻变大;或者由于电源线本身质量不过关,引起电阻偏大等问题;甚至单一故障状态时电源接地线被断开,这时婴儿培养箱就没有保护接地了,人体接触到婴儿培养箱带电外壳即构成外壳漏电流。



而肤温传感器连接到测量电路的三段电线的绝缘层龟裂或潮湿,则易引起患者漏电流的增大或超过标准值。
