 原子力显微镜有三种基本成像模式

嘉峪检测网        2019-09-16 21:53

  原子力显微镜成像模式基本有三种,它们分别是接触式(Contact mode)、非接触式(non-contact mode)、轻敲式(tapping mode)。

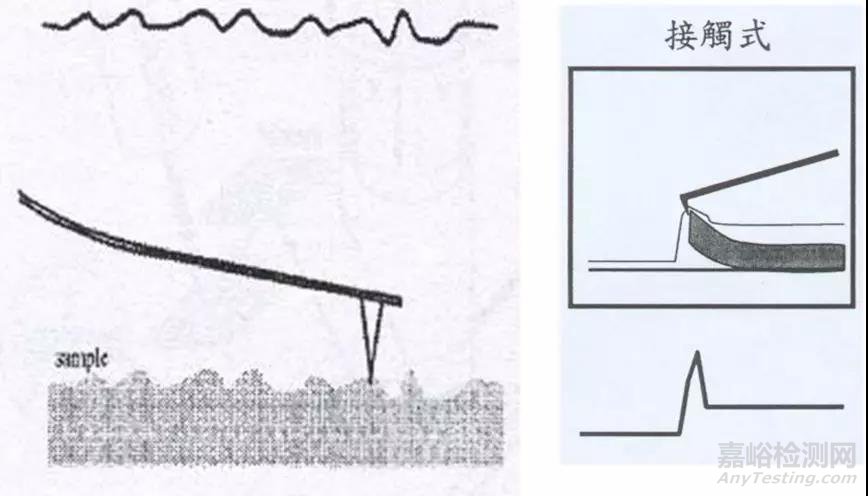

  1、接触式

  接触式AFM是一个排斥性的模式,探针尖端和样品做柔软性的“实际接触”,当针尖轻轻扫过样品表面时,接触的力量引起悬臂弯曲,进而得到样品的表面图形。由于是接触式扫描,在接触样品时可能会是样品表面弯曲。经过多次扫描后,针尖或者样品有钝化现象。

  特点:通常情况下,接触模式都可以产生稳定的、分辨率高的图像。但是这种模式不适用于研究生物大分子、低弹性模量样品以及容易移动和变形的样品。

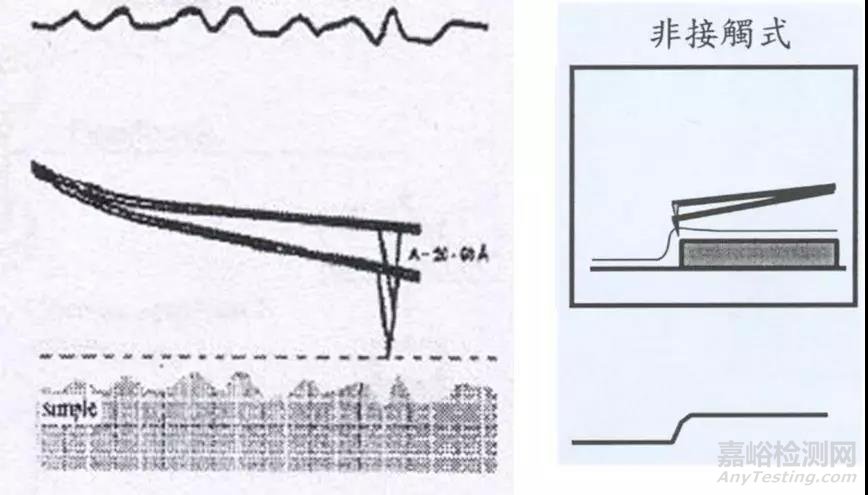

  2、非接触式

  在非接触模式中,针尖在样品表面的上方振动,始终不与样品接触,探测器检测的是范德华作用力和静电力等对成像样品没有破坏的长程作用力。

  需要使用较坚硬的悬臂(防止与样品接触)。所得到的信号更小,需要更灵敏的装置,这种模式虽然增加了显微镜的灵敏度,但当针尖和样品之间的距离较长时,分辨率要比接触模式和轻敲模式都低

  特点:由于为非接触状态,对于研究柔软或有弹性的样品较佳,而且针尖或者样品表面不会有钝化效应,不过会有误判现象。这种模式的操作相对较难,通常不适用于在液体中成像,在生物中的应用也很少。

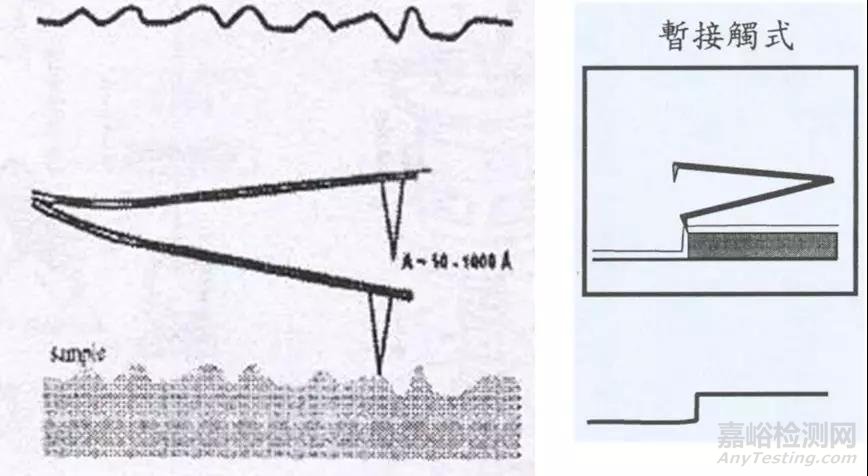

  3、轻敲式

  微悬臂在其共振频率附近做受迫振动,振荡的针尖轻轻的敲击表面,间断地和样品接触。当针尖与样品不接触时,微悬臂以最大振幅自由振荡。当针尖与样品表面接触时,尽管压电陶瓷片以同样的能量激发微悬臂振荡,但是空间阻碍作用使得微悬臂的振幅减小。反馈系统控制微悬臂的振幅恒定,针尖就跟随表面的起伏上下移动获得形貌信息。

  类似非接触式AFM,比非接触式更靠近样品表面。损害样品的可能性比接触式少(不用侧面力,摩擦或者拖拽)。

  轻敲模式的分辨率和接触模式一样好,而且由于接触时间非常短暂,针尖与样品的相互作用力很小,通常为1皮牛顿(pN)~1纳牛顿(nN),剪切力引起的分辨率的降低和对样品的破坏几乎消失,所以适用于对生物大分子、聚合物等软样品进行成像研究

  特点对于一些与基底结合不牢固的样品,轻敲模式与接触模式相比,很大程度地降低了针尖对表面结构的“搬运效应”。样品表面起伏较大的大型扫描比非接触式的更有效。
