晶粒度、晶粒度的检测方法

嘉峪检测网        2019-07-15 11:49

一、晶粒度概述

晶粒度表示晶粒尺寸大小的尺度。金属的晶粒大小对金属的许多性能有很大的影响。晶粒度的影响,实质是晶界面积大小的影响。晶粒越细小则晶界面积越大,对性能的影响也越大。对金属的常温力学性能来说,一般是晶粒越细小,则强度和硬度越高,同时塑性和韧性也越好。

晶粒度、晶粒度的检测方法



二、测定平均晶粒度的基本方法

一般情况下测定平均晶粒度有三种基本方法:比较法、面积法、截点法。具体如下:

1、比较法:比较法不需要计算晶粒、截距。与标准系列评级图进行比较,用比较法评估晶粒度一般存在一定的偏差(±0.5级)。评估值的重现性与再现性通常为±1级。

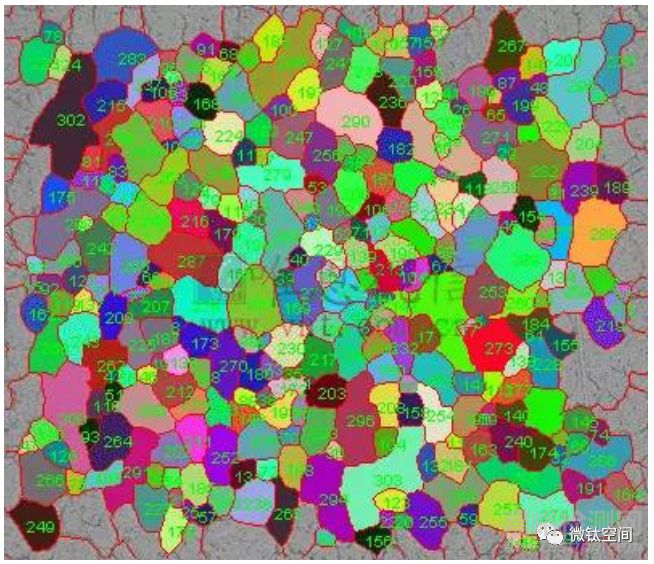

2、面积法:面积法是计算已知面积内的晶粒个数,利用单位面积晶粒数来确定晶粒度级别数。该方法的精确度在于计算晶粒度的函数,通过合理计数可实现±0.25级的精确度。面积法的测定结果是无偏差的,重现性小于±0.5级。面积法的晶粒度关键在于晶粒界面明显划分晶粒的计数

晶粒度、晶粒度的检测方法

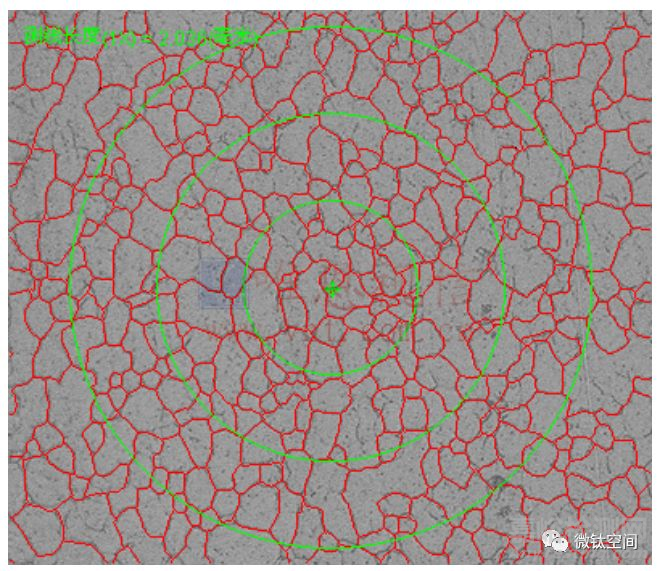

3、截点法:截点数是计算已知长度的试验线段(或网格)与晶粒界面相交截部分的截点数,利用单位长度截点数来确定晶粒度级别数。截点法的精确度在于计算截点数和截距的函数,通过有效的统计结果可达到±0.25级的精确度。截点法的测量结果是无偏差的,重现性和再现性小于±0.5级。对于同一精度水平,截点法由于不需要精确标记截点和截距数,因而较面积法测量快。

晶粒度、晶粒度的检测方法



三、金相图具体案例分析

以上只是大致的测定方法太过笼统,如果真的拿到一个具体的微观照片,我们改怎么做呢?下面我们来看一下具体操作与计算方法。

1、确定照片的放大率

先测量微观照片的尺寸,长度或宽度选择其一,然后测量出试样的实际长度或者宽度,放大率=图片距离/实际距离。

2、找出晶粒度级别数

计算出放大率之后就可以确定晶粒度级别数。首先要计算出试样中的晶粒数。晶粒数=完整的晶粒数 0.5倍的部分晶粒数。完整晶粒的晶界都是可观察到的。其次是计算出实际面积,实际面积=图片长/放大率×宽/放大率。根据ASTM标准中的计算公式:N=2(n-1)其中N指放大100倍下每平方英寸的粒数,n指晶粒级别数。进行单位换算之后可得到N的指。最后可计算出晶粒级别n。

3、计算平均晶粒直径

平均晶粒直径=试样的实际长度/截取部分的晶粒数

实际长度=截线长度/放大率
