金相显微镜观察金属材料试样内部组织步骤

嘉峪检测网        2018-11-18 18:41

金相显微镜观察金属材料试样内部组织步骤



1.样品制备方法:

在观察金属材料试验前,一定要对金属表面进行相应的处理。首先是对试样的裁剪,根据载物台的大小,通常选择50*50以内的试样。裁剪完毕后对试验表面进行机械打磨,采用的砂纸依次为180,300,500,800,1200,1500和2000目。完毕后采用抛光,就是样品在抛光布上抛光,直至表面划痕,且金属表面锃亮。抛光之后将试样放在4%的硝酸酒精溶液里进行腐蚀5-10秒,然后拿到显微镜下观察。



2.显微镜操作步骤:

显微镜下观察金属试样,必须保证金属水平放置在载物台上。显微镜的放大倍数有50,100,250,500和1000倍。刚开始观察时,通常选择倍数较小的镜头,这样有利于找对自己要观测的部位,然后逐次增大放大倍数。放大倍数的增大就是通过旋转物镜即可实现。在观测高倍材料时,保证试样表面水平,否则成像虚幻。通过目镜选择好试样后进行拍照。就是将显微镜的信号传输到电脑上,选择“freeze”,然后点击拍照图表,然后选择保存位置即可。在成像后,可以再电脑上调节曝光度,亮度和对比度等。


金相显微镜观察金属材料试样内部组织步骤

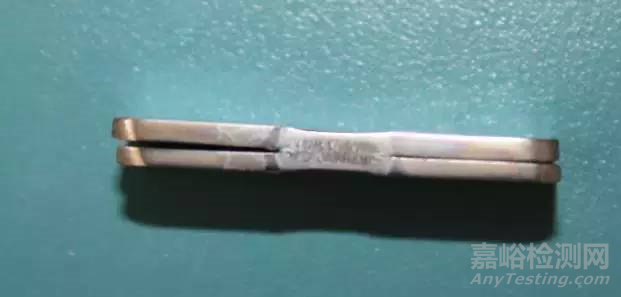

图1.腐蚀后的带观测金属材料表面


3.显微镜的维护:

显微镜使用环境尽量选择比较安静,振动较小的地方,否则会造成成像的虚化。在拍高倍时,由于镜头和试样距离非常近,所以在调节试样高低时务必注意,否则很容易接触物镜,造成镜头的损坏。物镜的损坏通常价格昂贵,只能联系厂家更换新的镜头。在电脑上操作时,由于实验室的专用电脑很少联网,所以拷贝数据时通常采用光盘考取,尽量不要采用优盘,容易造成中毒而导致照相系统不能正常运行。如果照相系统不能运行,通常自己采用杀毒软件清杀,如果还是不能正常工作,则需要联系显微镜的工作人员维修。

金相显微镜观察金属材料试样内部组织步骤

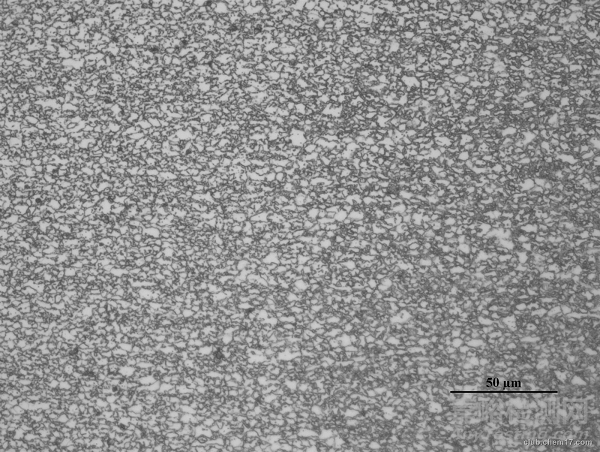

图2.显微镜拍摄的金属表面照片



要观察金属材料内部知识,要先把内部组织做成试片来观察。
用金相显微镜可以观察试样的表面,显微镜的原理都是一样的,通过目镜物镜将试样的表面放大以方便观察。


要观察金属材料的内部组织,就要把想要观察的部分做成试样或切片,调试合适的目镜物镜倍数观察试样表面(也就是内部组织了),得到清晰的成像就行了。


金相显微镜是和电脑相连的,电脑的显示屏上就可以直接出现你在目镜里观察到的组织图像。
