由脂肪酸和脂肪醇在催化剂作用下经酯化反应脱水制得。因反应的脂肪酸和脂肪醇的种类不同，而常用的合成酯基础油为：多元醇酯、双酯.

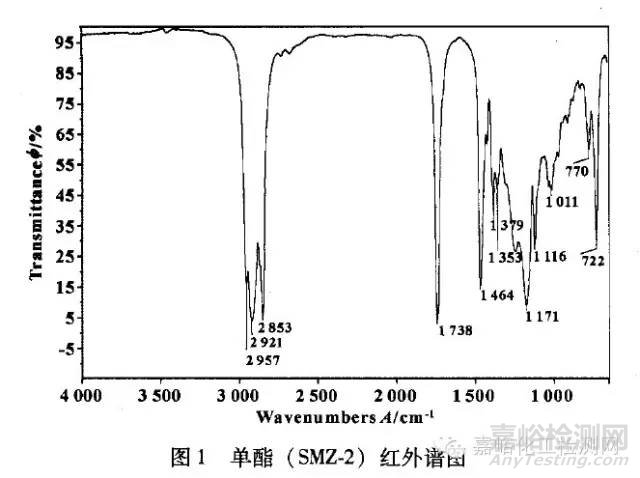

在1738cm-1出现强峰，该峰为酯类物质的C=0伸缩振动峰；

1171cm-1 处为C一O一C不对称伸缩振动峰；

1116 cm-1处为C一O一C对称伸缩振动峰。

C=0伸缩振动峰，C一O一C不对称伸缩振动峰，C一O一C对称伸缩振动峰为酯类油的特征吸收峰。

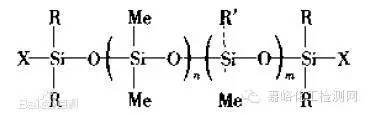

通常指室温下保持液体状态的线型聚硅氧烷产品，结构式如下： 式中，R为烷基、芳基，R'为烷基、芳基、氢、碳官能基及聚醚链等；X为烷基、芳基、链烯基、氢、羟基、烷氧基、乙酰氧基、氯v、碳官能基及聚醚链等；n，m=0、1、2、3…

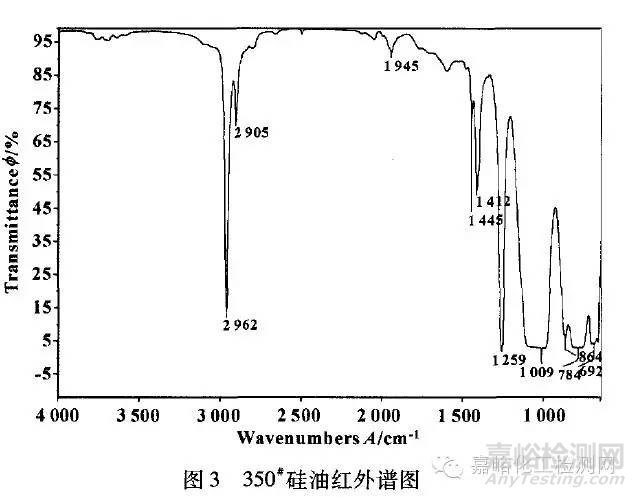

1009 cm-1 处为Si一O伸缩振动峰

864 cm-1 处为Si—C伸缩振动峰

1259 cm-1 处为Si—CH 对称面内弯曲振动峰

Si一O伸缩振动峰，Si—C伸缩振动峰，Si—CH 对称面内弯曲振动峰为硅油的特征吸收峰。

磷酸酯分为正磷酸酯和亚磷酸酯两类，其中正磷酸酯油可分为伯、仲、叔磷酸酯，作为合成油使用的主要是叔磷酸酯，叔磷酸酯按其取代基不同可分为三烷基、三芳基以及烷基芳基磷酸酯，由醇或酚与磷酸的氯化物作用制得。

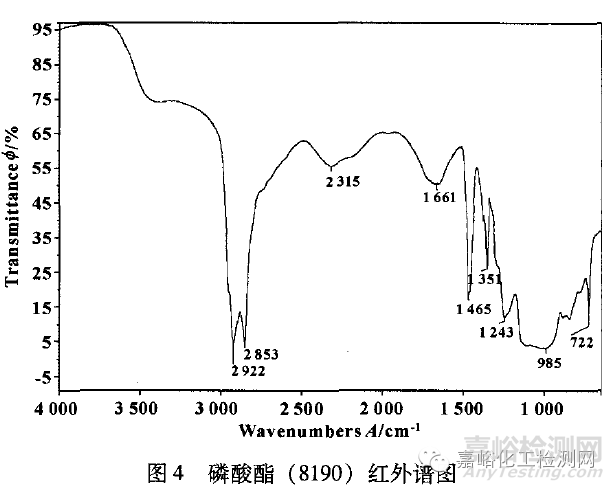

1243 cm-1处为P=O伸缩振动峰，985 cm-1处为PO43-吸收峰

P=O伸缩振动峰，PO43-吸收峰为磷酸酯的特征吸收峰。

聚醚由环氧乙烷(EO)、环氧丙烷(PO)、环氧丁烷(BO)等原料，通过开环均聚或共聚制得，可分为水溶性聚醚、水不溶性聚醚和油溶性聚醚

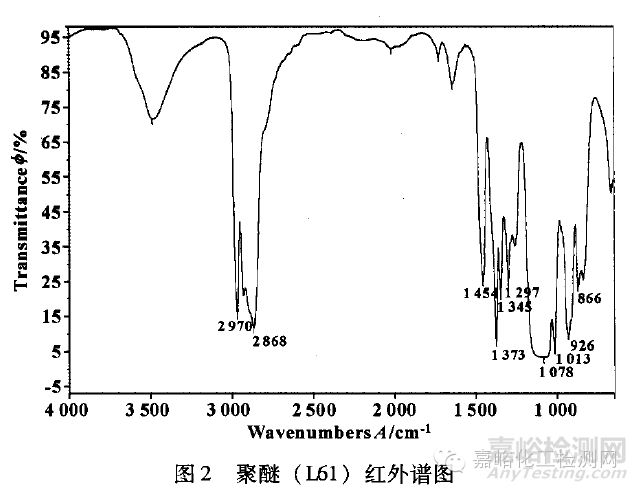

聚醚红外谱图中

1078 cm-1处为C—O—C不对称伸缩振动峰，

1O13 cm-1 处为C—O—C对称伸缩振动峰。

C—O—C不对称伸缩振动峰，C—O—C对称伸缩振动峰为聚醚的特征吸收峰。
