01现象描述

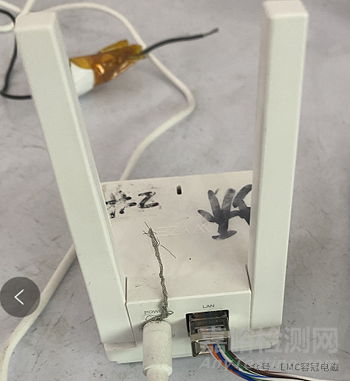

USB、网口、TF卡口、DC口接触6KV空气8KV，设备死机，需断电重启。

02原因分析

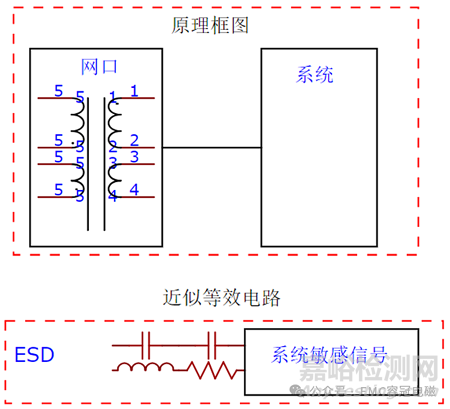

网口TVS器件VC过高：网口原TVS的VC过高，导致耦合到网口信号线的ESD电压逐级耦合到系统的敏感信号（如CLK Vref,Vcore,Vddr等）超过系统能承受的电压抖动，引起系统死机。

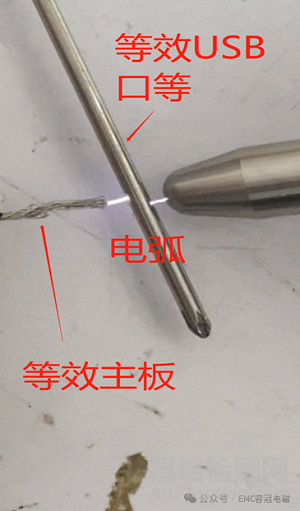

接口板和主控板装配后距离很近4mm左右，ESD对接口（如USB口）放电后，主控板和接口板有电位差，ESD击穿空气二次放电。实测空气8KV二次侧击穿空气距离在4-5mm之间（仅做参考）二次放电对主板敏感信号放电后，导致系统死机。

03整改对策

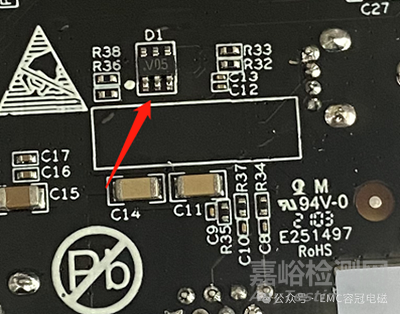

1.将网口更改为BV-SRV05-4再测试明显改善，如下图箭头。

更改为BV-SRV05-4

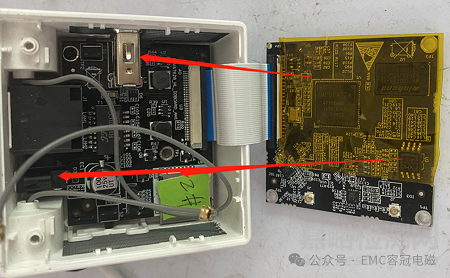

2.在主控板贴绝缘胶如下图，测试通过。

注意：绝缘胶不被击穿，属于堵的方法。绝缘胶应先做试验确保不被击穿。
