GB/T17626-2018静电放电测试布置要求

1、台式设备试验布置要求：

放在接地参考平面上高度 (0.8±0.08)m 的非导电的桌子。

放在桌面上的水平耦合板(HCP) 尺寸为 (1.6±0.02) m×(0.8±0.02) m，并用一个厚 (0.5±0.05) mm 的绝缘垫隔离。

如果受试设备过大而不能保持于水平耦合板各边的最小距离为 0.1m，则应使用另一块相同的水平耦合板，并与第一块保持 (0.3±0.02) m。使用两张桌子，耦合板接地方式保持相同就可以。

2、落地式设备试验布置要求：

受试设备用 0.05m-0.15m 厚的绝缘支撑与接地参考平面隔开。

受试设备的电缆用厚度约为 (0.5±0.05) mm 厚的绝缘支撑与接地参考平面隔开。电缆的隔离应超过受试设备隔离的边缘。

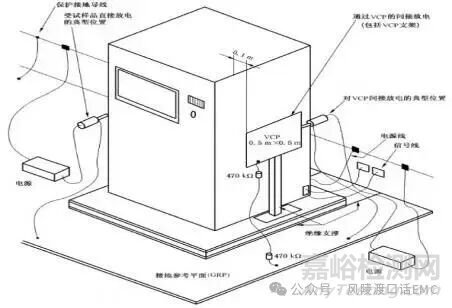

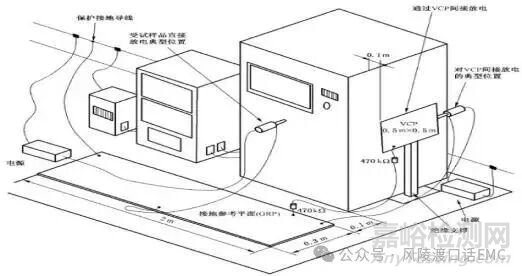

落地设备试验布置的实验如图。

任何与受试设备有关的安装脚架应保持原位。

3、不接地设备试验布置要求：

设备或设备部件，包括便携式、有或者没有充电器 (电源线不接

地) 的电池供电设备 (内部或者外部) 和双重绝缘设备 (II类设备)

不接地设备或设备的不接地部件不能如 I 类供电设备自行放电。若在下一个静电放电脉冲施加前电荷未消除，受试设备或受试设备的部件上的累积电荷可能使电压为预期 试验电压的两倍。双重绝缘设备的绝缘体电容经过几次静电放电累积，可能充电至异 常高，然后以高能量在绝缘击穿电压处放电

不接地设备或设备的不接地部件不能如 I 类供电设备自行放电。若在下一个静电放电脉冲施加前电荷未消除，受试设备或受试设备的部件上的累积电压与静电放电电压相 同时，两者之间因为等电位原因而无法施加静电放电。

为模拟单次静电放电 (空气放电或者接触放电)，在施加每个静电放电脉冲之前应消除受试设备上的电荷，即对施加静电放电的金属点、连接器外壳、金属天线上进行电荷 泄放。

对受试设备一个或几个可接触到的金属部分进行静电放电试验，为保证施加静电放电点电荷消除，可以采用带泄放电阻电缆的方式泄放电荷。

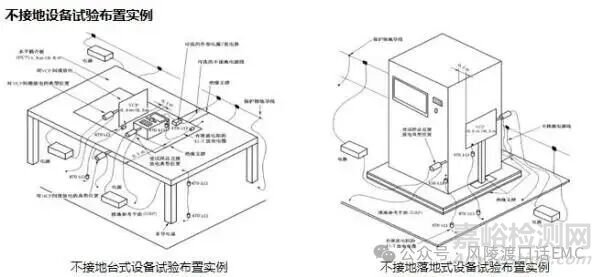

带泄放电阻的电缆，应采用类似于耦合板接地电阻连接方式，即靠近受试设备的试验点 20mm 处放置第一颗电阻，第二颗电阻应靠近电缆的末端。(具体参考不接地设备试 验布置实例)

带泄放电阻电缆的存在会影响某些设备的试验结果，若在连续放电之间电荷能有效地衰减或消除，不使用带泄放电阻的电缆进行静电放电试验优于使用带泄放电阻的电缆进行静电放电试验。

4、安装设备试验布置实例：
