一测试背景

客户反馈， A厂商托盘使用几个月后，其抗静电性能明显下降，在使用时，表面容易累积静电荷，对产品存在潜在的危害。而B厂商的托盘不会出现这种现象。要求实验室分析两家厂商托盘的成分差异，并分析判断A厂商托盘抗静电性能失效的原因。

图1

二抗静电的原理

● 抗静电的原理：通过各种方法来防止静电的产生和积累，从而减少静电带来的危害。

● 减少静电累积的方法：

（1）增加空气湿度，使物体表面吸附一层薄薄的水膜，水分子中的氢原子与物体表面的电荷相互作用，使静电荷释放到空气中，从而减少静电的积累。

（2） 静电接地，将带电体与大地进行导体连接，使静电荷及时释放到大地中，从而防止静电的积累。

（3）使用抗静电剂，通过内部添加或者表面喷涂抗静电剂，在材料表面形成导电层，使静电荷能够迅速释放，从而减少静电的积累。

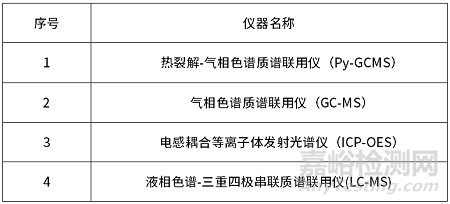

三分析仪器

表1

四分析图谱

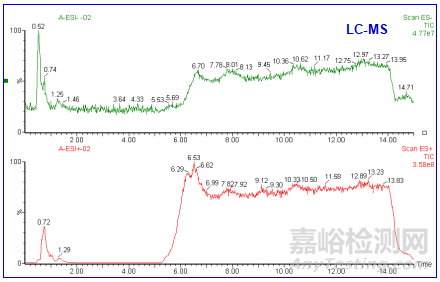

4.1 A厂商托盘的分析图谱(图2~图4)

图4

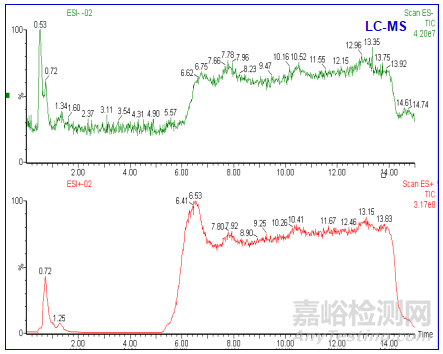

4.2 B厂商托盘的分析图谱(图5~图7)

图7

五分析结果

5.1 A厂商与B厂商托盘主体成分均为聚碳酸酯+玻纤，其添加剂成分对比分析结果见下表：(表2)：

表2

*备注：带“*”号成分信息是根据部分元素谱图或裂解碎片信息推导得来。

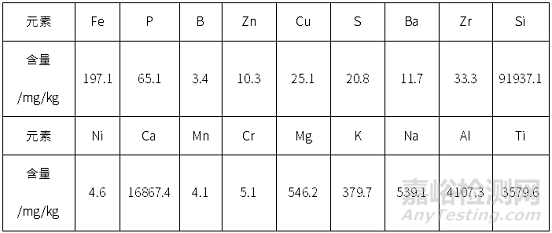

5.2 A厂商元素成分分析结果见下表(表3)：

表3

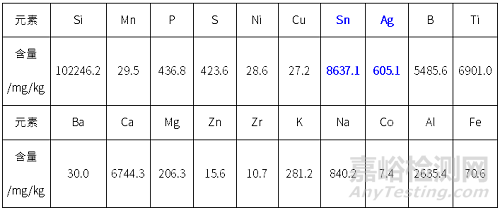

5.3 B厂商元素成分分析结果见下表(表4)：

表4

六分析讨论

1.  B厂商托盘中添加了氧化锡和银粉，氧化锡和银粉具有导电性，赋予了其良好的抗静电性能。

2.  A厂商托盘虽检出了季铵盐抗静电剂，但因其含量过低，抗静电的效果维持时间较短。

3.  A厂商托盘中检出的聚二甲基硅氧烷和长链烷烃均具有一定疏水性，可能会降低塑料表面的含水率，如塑料表面有静电产生，越干燥的塑料表面越不利于表面静电的导出。

七分析结论

A厂商托盘因表面喷涂的抗静电剂在使用时逐渐流失，当抗静电剂含量下降到一定程度时，其抗静电性能消失，托盘与物料摩擦产生的静电荷不容易释放出去，造成了静电荷的积累。

八改善建议

建议A厂商改善托盘抗静电剂配方。
