验证方法：参照JJF1462-2014 直流电子负载校准规范。
一、直流电压

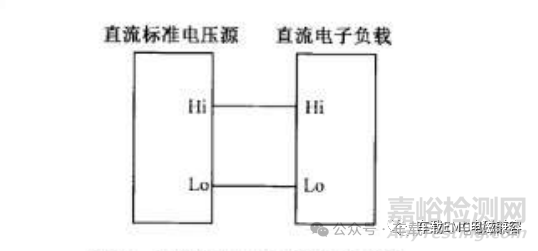

1、直接标准电压源法
按照下图直接将直流电子负载置于空载状态，按照校准关键点调节标准电压源的电压Va，对应直流电子负载显示的电压Vb，此时直流电压的误差△V=Vb（被测的设备）-Va（标准设备）。

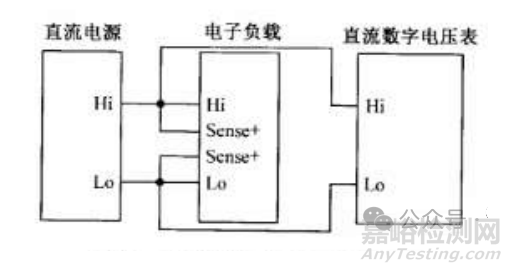

2、直接数字电压表法
按照下图直接将直流电子负载置于空载状态，按照校准关键点调节电压源的电压，对应直流电子负载显示的电压Vb，直流数字电压表显示Va，此时直流电压的误差△V=Vb（被测的设备）-Va（标准设备）。
根据上述两种方法我们选择一种的描述一一记录数值，形成原始记录。
标准值
实测值
误差
允差
结论
V
V
V
V
/
12
12.00
0
±0.04
合格
24
24.01
0.01
±0.07
合格
48
48.03
0.03
±0.14
合格
60
60.04
0.04
±0.18
合格
80
80.01
0.01
±0.24
合格
验证用到的标准设备
标准设备
制造商
型号
序列号
校准有效期
按实际写
按实际写
按实际写
按实际写
按实际写
二、直流电流

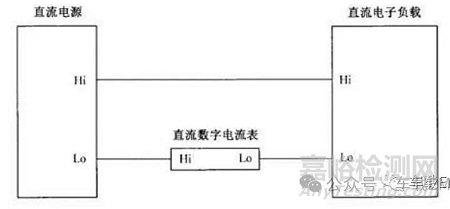

直流电子负载置恒定电流模式，按下图连接。调节直流电源电流为直流电子负载电流量程的上限，以避免电子负载过载。从零开始调节直流电源的电压，使直流电子负载吸收的功率接近该量程满功率的 10%或略高于最低工作电压进行校准。直流数字电流表测得输入电流标准值 Ia，对应直流电子负载电流显示值 Ib，直流电子负载电流显示值误差△I=Ib（被测设备）-Ia（标准设备）
根据上述方法的描述一一记录数值，形成原始记录。
|
标准值 |
实测值 |
误差 |
允差 |
结论 |
|
A |
A |
A |
A |
/ |
|
12 |
12.00 |
0 |
±0.04 |
合格 |
|
24 |
24.01 |
0.01 |
±0.07 |
合格 |
|
48 |
48.03 |
0.03 |
±0.14 |
合格 |
|
60 |
60.04 |
0.04 |
±0.18 |
合格 |
|
80 |
80.01 |
0.01 |
±0.24 |
合格 |
验证用到的标准设备
|
标准设备 |
制造商 |
型号 |
序列号 |
校准有效期 |
|
按实际写 |
按实际写 |
按实际写 |
按实际写 |
按实际写 |
