【导语】

传导发射（Conducted Emission）测试，通常也会被称为骚扰电压测试，只要有电源线的产品都会涉及到，包括许多直流供电产品，另外，信号/控制线在不少标准中也有传导发射的要求，通常用骚扰电压或骚扰电流的限值（两者有相互转换关系）来表示，灯具中的插入损耗测试（直接用dB表示）也属于传导测试范畴。

一般实验室的测试方法为，使用LISN将某段导体中的电压提取出来，进行一定的校正，最后与一条标准基线对比，看是否超标，如果超标，我们就需要找出原因，导入到量产之中。

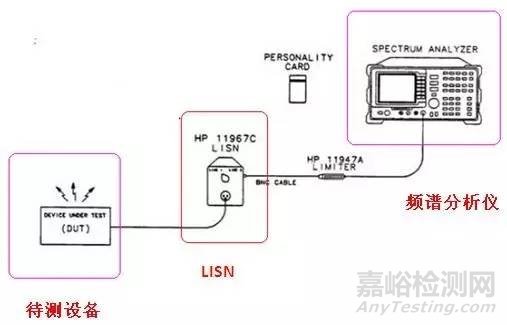

下图为简易的电压法传导发射测试方框图：

【现象描述】

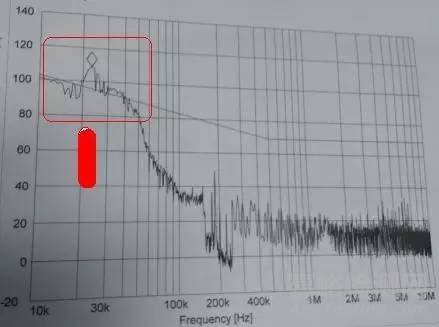

某项目为铁壳，220V/1000W, 在进行CE102测试中，电源端口测试频段10KHz~30MHz中23KHz的小包络超标，其数据见下图：

【原因分析】

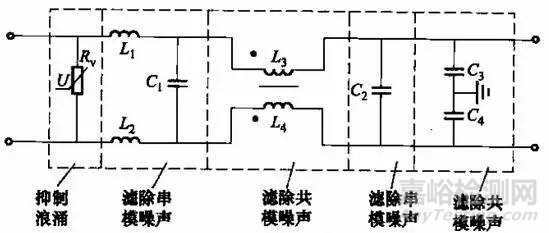

快速定位：从上图中，可以看出超标的频点主要是23KHz，其超标为8dB左右，通过查看原理图及拆机我们看到，该产品在电源端口已经具备了多级滤波，除了外购滤波器，还特别增加了内置所加的滤波器，一群的Y电容，那为什么还会超标呢？下图为一级滤波，而我们手工加的两级滤波除了没有差模电感之外，其他都有：

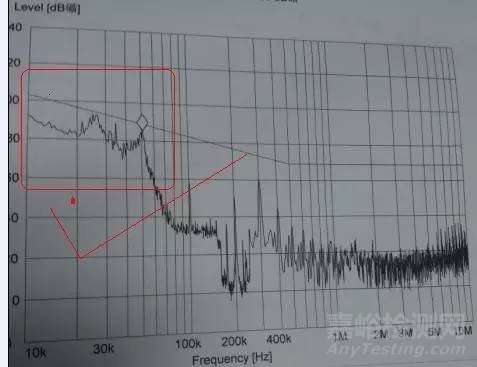

深入分析：通过增加Y电容总体大小为40nF+总体8mH共模电感，传导发射立马下降而合格了，但是漏电流超标（5mA限值）；基于漏电流的限制，通过实验我们发现，其Y电容总值不能超过10nF，因此通过联合安规与CE测试，最终将滤波参数调整为总体2*4.7nF+100mH，漏电流大小为4.8mA，其最终滤波效果如下：

【整改方案】

考虑到个体差异问题，共模电感量提高20%， 总体Y电容为2*4.7nF，总体共模感量为120mH，共模电感内芯材料由铁氧体变成了超微晶材料。对于外购的电源滤波器，可以直接去掉了，减少安装及相关物料费用。

随便说两句

电源滤波器的设计需要的考虑的因素为：

漏电流；

共模电感与Y电容的协同参数；

可靠性测试，大器件需点胶固定，如大共模电感,散热器件等

电压法传导测试整改手段主要采用分压法（共模电感与噪声源分压）与短路法（Y电容将电压与大地短路）
