ASTM D3410是测定高模量纤维增强聚合物基复合材料平面内压缩性能的一项测试标准。该试验方法旨在测试产生CFRP（碳纤维增强聚合物）的压缩性能数据，主要用于航空航天行业的材料规范、研发、质量保证以及结构设计和分析。

当需要高强度重量比（高比强度）和刚度时，例如在建造飞机、船舶和汽车以及土木工程中，碳纤维增强聚合物是首选材料。CFRP还被越来越多的消费者和技术应用所使用如体育设备。

压缩力是通过剪切加载引入的，加载夹具内有楔形夹持面。在该试验期间获得的重要结果包括极限抗压强度、压缩和极限压缩应变、压缩弦弹性模量、压缩泊松比（弦模量）以及过渡应变等。

关于ASTM D3410标准

ASTM D3410标准全称为“Standard Test Method for Compressive Properties of Polymer Matrix Composite Materials with Unsupported Gage Section by Shear Loading”（剪切荷载法测定无支撑标准截面的聚合物基复合材料压缩性能的标准试验方法）。

标准中测试对象复合材料形式仅限于连续纤维或非连续纤维增强复合材料，其弹性特性相对于试验方向具有正交各向异性。该试验方法通过楔形夹持界面处的剪切将压缩力引入试样。这种类型的力传递不同于试验方法D695中的程序，其中压缩力通过端部荷载传递到试样中，试验方法D6641/D6641M中压缩力通过组合剪切和端部荷载传递，以及试验方法D5467/D5467M，其中通过使具有薄蒙皮的蜂窝芯夹层梁经受四点弯曲来传递压缩力。

该试验方法适用于由单向胶带、湿丝束铺放、纺织品（例如织物）、短纤维或类似产品形式制成的复合材料。某些产品形式可能需要偏离试验方法。

测试主要工具

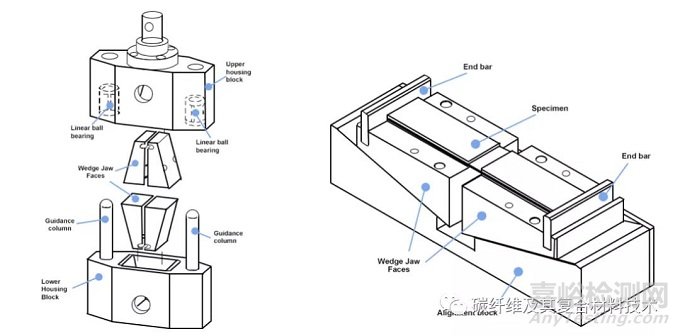

ASTM D3410测试需要一个S4690A IITRI压缩夹具，该夹具放置在两个压板之间，其中顶部为球形压板，底部为刚性压板。

通过试验夹具的楔形作用，压缩力通过剪切试样而产生（这与ASTM D695中的端部载荷有所不同）。

测试软件系统

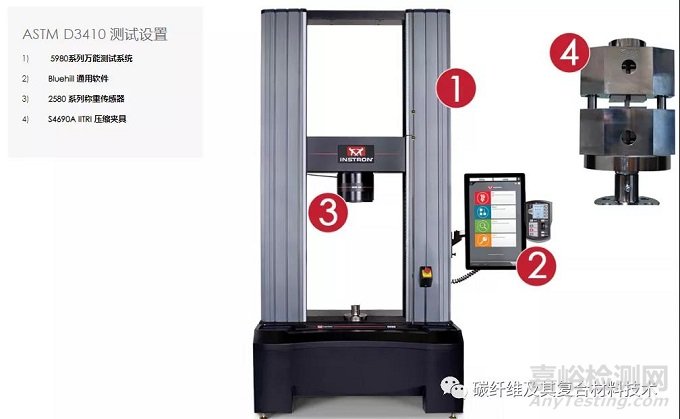

该测试最好在高强度通用测试系统上进行，如Instron的5980系列以及AlignPRO夹具。

虽然250 kN的容量系统通常足以用于复合材料，但对于进行各种高强度试验的实验室而言，更高容量的系统可能是首选。

测试内容与技巧

压缩模量，尤其是极限压缩应力，对不良的材料制造过程、试样加工不当引起的损坏以及缺乏对纤维排列的控制非常敏感。

ASTM D3410得出的数据对试样的平整面度和平行度敏感，因此应注意确保满足试样公差要求。这通常需要在将它们粘合到样品后对标签表面进行精密研磨。

楔形夹具组件配合面的表面光洁度会对试验结果产生显著影响。由于这些表面会发生滑动接触，因此必须对其进行抛光、润滑，使其无划痕。
