电磁兼容整改分析之辐射杂散

嘉峪检测网        2021-06-26 18:34

辐射杂散(简称RSE)是指当移动台与非辐射性纯阻负载相连接或者在接收机状态时,由移动台产生或放大的通过移动台机壳、电源、控制设备、音频各电缆辐射的工作频率外上的发射。在目前的国际标准中“辐射杂散”基本都将其划分在了射频项目(RF)里面,而国内标准(以YD1032为典型)则将其划分在电磁兼容(EMC)的测试内容内。



    相信接触过无线发射产品认证的朋友都对辐射杂散比较了解,也许还会带点感情色彩认为这个项目比较讨厌,因为无论是在做国内或国际认证中,任何的无线发射产品都逃不掉此项测试要求。从设计及整改角度来讲,对工程人员来说辐射杂散的整改也是其最为头痛的工作内容之一,尤其针对高功率发射产品,如2G,3G设备跟是如此。本文根据摩尔实验室(MORLAB)日常工作经验,以典型的手机产品为例,在此抛砖引玉与大家一起分享一下手机在辐射杂散方面的整改心得。



一.测试场地的布局:



    标准辐射杂散的布局如下,其中图一为原理图,图二为摩尔实验室辐射杂散的实景图。



电磁兼容整改分析之辐射杂散

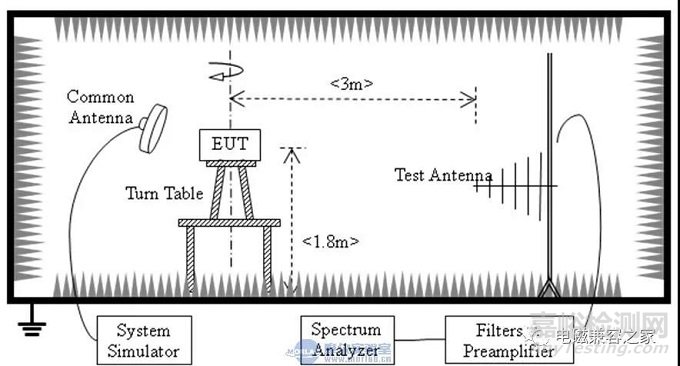

图一:辐射杂散实验布置图



电磁兼容整改分析之辐射杂散

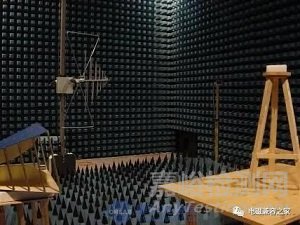

图二:辐射杂散实景图



二.辐射杂散的测试方法:



    辐射杂散骚扰的功率点是通过“置换测试法”来确定的。用电波暗室先进行预校正(由信号源和基准天线组成)再置换移动台来进行发射,通过测试接收机得到相同的功率后,则此时预校正器的发射功率就是EUT(被测物)辐射杂散骚扰的功率电平。



三.辐射杂散的指标:



    根据不同的产品所对应的标准,辐射杂散的相关指标要求也有所差别,但大体可归纳如下:



    发射机的辐射杂散测试要求:



频率

限值

适用范围

30MHz – 1GHz

1GHz –4GHz,12.75GHz

-36dBm

-30dBm

欧盟及中国各类标准

30MHz – 10th

-13dBm

美洲



    接收机的辐射杂散测试要求:



频率

限值

适用范围

30MHz – 1GHz

1GHz –4GHz, 12.75GHz

-57dBm

-47dBm

欧盟及中国各类标准

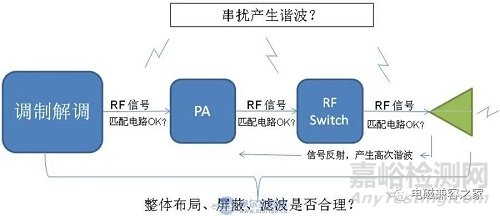

四.可能引起辐射杂散骚扰的原因(发射机) :



由于辐射杂散是通过无线空间传播出去的,因此可能辐射干扰的点是多种多样的。但主要可归纳为:天线端口,射频模块,电源线,射频模块附近元器件等。如下图所示:



电磁兼容整改分析之辐射杂散

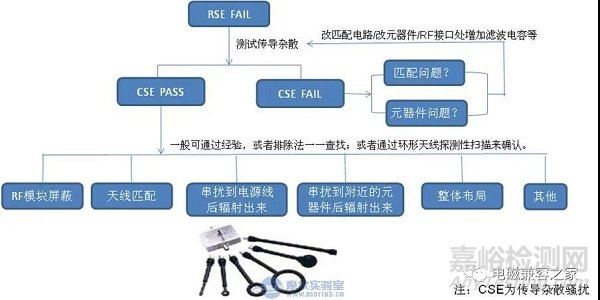

五.如何查找辐射杂散骚扰产生的原因:

      由于产生辐射杂散产生的因素复杂,通常来讲我们建议客户使用排除法来查找辐射杂散产生的原因(尤其是对设备不是很了解的情况下):



电磁兼容整改分析之辐射杂散



六.辐射杂散实例分析:



    现象:摩尔实验室在对GSM900MHz手机进行RSE测试时发现其的二次谐波超标;



    摩尔实验室解决过程介绍:



    1. 对被测物进行传导杂散测试,发现传到杂散测试结果有3dB余量,说明从RF Switch出来的信号是没有太大的问题;



    2. 检查天线参数,发现各个参数都很好,且天线也没有被任何损坏的迹象;



    3. 屏蔽:天线附近器件都有屏蔽,整个射频模块由一个方形金属框盖住,但有在金属框中间有一个被设计用于散热的缝隙,用铜箔将此缝隙密封再次测试,结果仍然超标且变化很小;



    4. 整体布局:天线的位置,馈点的位置,马达距离天线的距离超过1CM。但此时发现TV天线距离天线不到5mm且没有接地,将TV天线伸至最长再进行测试发现结果有明显的变化。然后将TV天线接地进行测试,发现二次谐波有所减小,但仍然超标,整改效果不明显;



    5. 检查天线匹配:更改匹配多次,发现效果不明显,有时反而加大。即使杂散谐波减小,但其同时也严重影响了主频功率,因此发现此方法不可取;



    6. 再次转向TV天线,为了确定谐波的确是从TV天线发射出来的,将TV天线从手机上拆下来进行最后测试。实验结果合格,且余量充足。虽然去掉TV天线能够通过测试,但却不是最终的解决办法,因此从设计上就必须将TV天线置于另外的地方以保证距离RF天线有足够的位置才是最好的办法,而作为后期整改,就只有用屏蔽的方式将TV天线与RF天线进行隔离,屏蔽层的接地也同样重要;



    在这里我们只是简单介绍了一下由TV天线所引起的杂散骚扰的整改过程,而其他地方如匹配等产生高次谐波的可能性也是很高的,如果有兴趣,可以再做探讨。
