案例问题

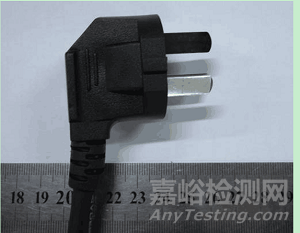

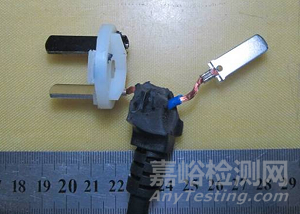

某产品铭牌上标有Ⅱ类器具符号，使用“三插插头三芯电源软线”的电线组件，器具输入插口的接地悬空，如图1所示。

图1  器具输入插口的接地悬空

（图片来源于实拍）

这个结构可以吗?

案例分析

笔者个人认为，该结构不妥当，理由如下：

1 铭牌上有Ⅱ类器具符号 + 三插插头三芯电源软线电线组件 + 器具输入插座（悬空接地端） =  “两不像”的产品。

如果按产品明示“Ⅱ类器具”，根据GB 4706.1-2005《家用和类似用途电器的安全 第1部分：通用要求》标准27.1条款就不应该有接地措施；如果按Ⅰ类器具，则铭牌标有Ⅱ类器具“回”符号，两者自相矛盾。

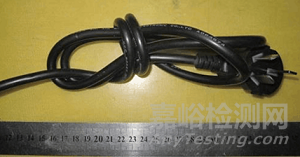

2 笔者猜测该产品原本就不需要接地，用两插插头容易松动所以用了“三插”插头。其实在GB/T 2099.1-2008《家用和类似用途插头插座 第1部分：通用要求》、GB/T 1002-2008《家用和类似用途单相插头插座 型式、基本参数和尺寸》标准里有符合规定的“三插插头+两芯电源软线”结构，示例如图2所示。

注：配线60227 IEC 53  2 X 1.5mm2

图 2黑色接地销片配两芯电源软线的250V 16A插头

综上所述，案例问题的结构一方面标有“回”符号明示产品是Ⅱ类器具，另一方面三插插头+三芯电源软线+带接地耦合器都有“接地措施”，在产品内部接地是悬空状态，既不符合Ⅰ类器具的规定，也不符合Ⅱ类器具的规定，标识与结构自相矛盾。

标准条款

GB 4706.1-2005《家用和类似用途电器的安全 第1部分：通用要求》（IEC 60335-1:2004，IDT）标准

7.1 器具应有含下述内容的标志：

——额定电压或额定电压范围,单位为伏(V)；

——电源性质的符号，标有额定频率的除外；

——额定输入功率,单位为瓦(W)或额定电流,单位为安(A);

——制造商或责任承销商的名称、商标或识别标志；

——器具型号或系列号；

——GB/T 5465. 2(idt IEC 60417）的符号 5172，仅在Ⅱ类器具上标出；

——防水等级的IP代码，IPX0不标出。

27. 1 万一绝缘失效可能带电的0I类和I类器具的易触及金属部件，应永久并可靠地连接到器具内的一个接地端子，或器具输入插口的接地触点。

接地端子和接地触点不应连接到中性接线端子。

0类、Ⅱ类和Ⅲ类器具，不应有接地措施。

除非是保护特低电压电路，否则安全特低电压电路不应接地。

通过视检确定其是否合格。

注1：如果易触及金属部件，用连接到接地端子或接地触点的金属部件，将其与带电部件屏蔽开，则不认为万一绝缘失效它们可能带电。

注2：未经受21.1试验的装饰罩盖，其后面的金属部件被认为是易触及金属部件。

GB/T 1002-2008 《家用和类似用途单相插头插座 型式、基本参数和尺寸》标准5.6条款规定：

5.6 额定电流为16A的单相两极无接地插头形式、参数和尺寸应与额定电流16A的单相两极带接地插头形式、参数和尺寸一样，但应不可拆线插头。接地插销位置为保护门驱动片，颜色为黑色，并不接导线，不标注接地符号，仅作为与插座时打开保护门的驱动装置。
