插头残余电压测试自己测合格，为什么外面抽检不合格?

嘉峪检测网 2023-06-21 08:11

某天早上10点，某企业负责人带着5名彪形大汉拖着两辆手推车，车上堆满大大小小的电饭锅连同示波器，焦急地来到某第三方检测机构寻求帮助。

企业负责人不解地问：

“这批电饭锅插头的残余电压测试，自己测明明合格，但是外面抽检说不合格，这到底是怎么回事? 产品到底是合格还是不合格呢?”

检测机构工程师从手推车上抽出一台电饭锅，用企业带来的仪器和检测机构的仪器进行对比测试，结果如表1所示。

表1 企业的仪器和检测机构的仪器分别检测同一台电饭锅的结果

样品编号	检测机构的仪器测量插头残余电压结果	企业的仪器测量插头残余电压结果
1月1日	45.2V	24.1V
1月1日	不合格	合格
1-2（更换电源版）	22.3V	13.3V
1-2（更换电源版）	合格	合格

专业人士点评

就试验的“结果”看，的确是不同仪器测试同一产品出现合格和不合格两种结果。但经比对，发现该企业使用的示波器探头输入阻抗为50MΩ，而根据相关要求，选择的示波器探头输入阻抗参数应该≥100MΩ，所以出现了“假合格”的情况。

电饭锅产品拔插头后测量残余电压相关要求：

1、GB 4706.1-2005《家用和类似用途电器的安全第1部分：通用要求》标准

22.5 打算通过一个插头来与电源连接的器具，其结构应能使其在正常使用中当触碰该插头的插脚时，不会因有充过电的电容器而引起电击危险。

注：额定电容量不大于0.1 µF的电容器，不认为会引起电击危险。

通过下述试验确定其是否合格。

器具以额定电压供电，然后将其任何一个开关置于“断开”位置，器具在电压峰值时从电源断开。在断开后的1s时，用一个不会对测量值产生明显影响的仪器，测量插头各插脚间的电压。

此电压不应超过34V。

2、IECEE/CB SCHEME/CTL DECISION国际电工委员会CB体系CB实验室决议DSH 716

示波器探头参数“≥100 MΩ，≤25 pF”。

IECEE/CB SCHEME/CTL DECISION国际电工委员会CB体系CB实验室决议DSH 0716

CTL DECISION SHEET

CTL决议单

Standard(s) (incl. year)	Subclause(s)	Tracking No.	Year
标准	条款	参考号	年
IEC 60065	9.1.6	DSH0716	2008
IEC 60335	22.5
IEC 60950	2.1.1.7
IEC 61010	6.1.2, 6.10.3
+ any other as applicable	…
任何适用的标准
Category 类别
HOUS, MEAS, OFF, TRON,
Various…
家电、测量、信息办室、电子、其他各种
Subject内容	Keywords关键词	Developed by 制订者	Approved at
Subject内容	Keywords关键词	Developed by 制订者	批准在
Probe impedance for plug discharge test	- Probe impedance探头阻抗	WG2	2009 CTL Plenary Meeting
插头放电测试探头阻抗	- Plug discharge插头放电	WG4	2009年CTL全体大会
	- >= 100 MΩ ≥100 MΩ
	- 25 pF or less ≤25 pF
Question问题
When the plug discharge test is performed using a voltage probe and oscilloscope for direct measurement of the voltage decay, what probe impedance shall be used to ensure uniform and comparable results?
Note: IEC 60950-1/2005 specifies 100 MΩ ± 5 M Ω in parallel with an input capacitance of 20pF ± 5 pF.
当使用电压探头和示波器直接测量插头残余电压时，应使用什么阻抗的探头确保一致的和可比较的结果？
注：IEC 60950-1/2005规定100 MΩ±5 MΩ并联电容为20pF±5 pF。
Decision决议
If the relevant standard does not contain contradictory requirements, a voltage probe having an input impedance of 100 MΩ or greater in parallel with an input capacitance of 25 pF or less, shall be used for this test.
For other (automatic) equipment with special measurement techniques equivalent measures shall be taken to ensure comparable results.如果相关标准不包含与本文件矛盾的要求，则试验应使用输入阻抗大于等于100 MΩ且输入电容小于等于25 pF的电压探头。
对于具有特殊测量技术的其他（自动）设备，应采取同等措施，以确保获得可比较的结果。
Explanatory notes注释
This issue was raised at the 2008 CTL meeting after discussing the proficiency testing program on plug discharge 2007/2008. Participants used several different probe impedances, which caused inconsistent results.
这一问题是在讨论了2007/2008年插头残余电压能力验证方案之后，在2008年CTL会议上提出的。参与者使用了几个不同阻抗的探头，导致了不一致的测试结果。

信息来源：http://decisions.iecee.org/iecee/SearchCMC.nsf/de_h.xsp?v=cmc

示波器出厂时所配的探头通常输入阻抗较小，例如2 MΩ，被测产品通过较小的阻抗可以快速放电，测试结果是“合格的”；如果用高阻抗探头的示波器测量，放电较慢，测试结果是“不合格的”。

为了减少被测的产品通过示波器和探头放电，应选择100MΩ高输入阻抗的示波器探头，例如TEKTRONIX泰克P6015A，如图1所示。

注：探头输入阻抗100 MΩ

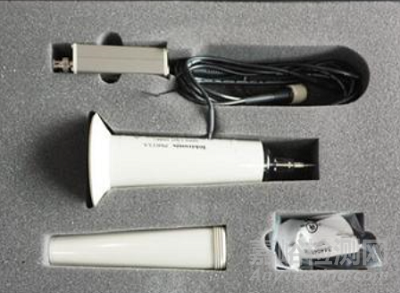

图1 TEKTRONIX泰克示波器P6015A探头和示波器（图源：网络）

来源：Internet
