标准解读:电致液晶贴膜调光玻璃GB/T 35847-2018

嘉峪检测网        2019-05-27 17:54

由国家标准化委员会正式发布的《电致液晶贴膜调光玻璃》(GB/T 35847-2018)国家标准,距离正式实施起已经5个多月啦,国家标准对液晶调光膜究竟做出了哪些规范化标准,您都知道吗?



下面为大家重点列出了国家标准中对液晶调光膜的具体要求和试验方法:



01、外观质量

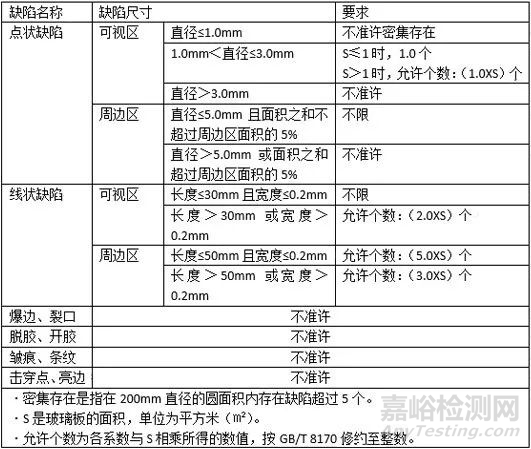

国家标准:电致液晶贴膜调光玻璃的外观质量应符合下表的要求。

标准解读:电致液晶贴膜调光玻璃GB/T 35847-2018

试验方法:

在通电及断电情况下检验贴膜调光玻璃的外观质量,在较好的自然光或散射光照背景条件下,试样垂直放置,视线垂直玻璃,距试样正面1m处用肉眼进行观察。目视检查并记录爆边、裂口、脱胶、开胶、亮边、击穿点、皱痕和条纹。



02、单位功耗



国家标准:电致液晶贴膜调光玻璃在通电状态下的单位功耗应不大于3W/㎡。

试验方法:闭合调压电源开关,调节调压电源的输出电压使其由0V逐渐升至试样的工作电压,试样此时应处于正常的通电状态,记录测试仪器显示的有功功率值。



03、绝缘电阻



国家标准:电致液晶贴膜调光玻璃的绝缘电阻值应不小于50MΩ。应用在人体能够接触部位的电致液晶贴膜调光玻璃,其工作电压应不超过36V。

试验方法:将试样的两电极引线短路并与测试仪正极连接,将边框与测试仪负极链接。增加绝缘测试电压至500V,并维持此电压2min,测量绝缘电阻。



04、可见光透射比

国家标准:电致液晶贴膜调光玻璃在通电状态下的可见光透射比应不小于70%。

试验方法:使用带有积分球的分光光度计,照明光束的光轴与试样表面法线的夹角不超过10°,照明光束中任一光线与光轴的夹角不超过5°。采用垂直照明和垂直探测的几何条件,在通电状态下进行检测。



05、可见光规则透射比

国家标准:电致液晶贴膜调光玻璃在断电状态下的可见光规则透射比应不大于5%。

试验方法:断电状态下,将试样放入光路,调整试样方位,使光束的入射角等于0°±5°。测试试样的可见光透射比,对每一个测量点读取显示仪表的指示值n,可见光透射比Tr等于n/100。



06、雾度

国家标准:电致液晶贴膜调光玻璃在通电状态下的雾度应不大于6%,在断电状态下的雾度应不小于90%。

试验方法:调节雾度计零点旋钮,使积分球在暗色时检流计的指示为零。当光线无法阻挡时,调节仪器检流计的指示为100,然后反复读取数值使数据均匀。分别在通电和断电状态下进行检测。结果为3块试样测量结果的算数平均值。



07、耐辐照性

国家标准:试验后试样外观应无明显变化,不应有显著变色、气泡、开胶、脱膜等缺陷产生,且试验前后试样通电状态下可见光透射比变化值应不大于3%。

试验方法:辐射前保护每块试样的一部分,使其免于辐照,放入辐照试验箱中。置试样于离灯轴230mm处的装置上,并使其长度方向上与灯轴平行。在整个试验中保持试样温度45℃±5℃。辐照面应为制品实际使用时朝外的一面。辐照时间为100h。辐照后再测试每块试样辐照区的透射比。



08、耐热性

国家标准:试验后试样外观应无明显变化,不应有显著变色、气泡、开胶、脱膜等缺陷产生,且试验前后试样通电状态下可见光透射比变化值应不大于3%。

试验方法:将试样垂直放入控温精度不低于±1℃的电热鼓风恒温箱中,加热至(100±2)℃恒温2h后取出。



09、耐寒性

国家标准:试验后试样外观应无明显变化,不应有显著变色、气泡、开胶、脱膜等缺陷产生,且试验前后,试样通电状态下可见光透射比变化值应不大于3%。

试验方法:将试管竖直放入(—20±2)℃低温箱中,恒温24h后取出。



10、耐温度变化性

国家标准:试验后试样外观应无明显变化,不应有显著变色、气泡、开胶、脱膜等缺陷产生,且试验前后,试样通电状态下可见光透射比变化值应不大于3%。

试验方法:将试样放在温度为(—40±2)℃的空气中1h,然后立即将试样放在温度为(72±2)℃的环境中3h。取出后将试样放置至室温。在整个实验期间,应确保试样不紧靠在一起。



11、通断循环

国家标准:试验前后试样在通电状态下可见光透射比变化值应不大于3%。

试验方法:将试验装置电压设置为调光玻璃的工作电压,并设置开闭周期为10s,开5s,关5s,设置开闭次数为80000次,然后将试样接入试验装置。
