沥青动力黏度试验标准(真空减压毛细管法) JTG/T 0620-2000

嘉峪检测网        2017-12-20 13:26

1、目的与适用范围



本方法适用于采用真空减压毛细管黏度计测定黏稠石油沥青动力黏度。非经注明,试验温度为60℃,真空度为40kPa。



2、仪具与材料技术要求



2.1 真空减压毛细管黏度计:一组3支毛细管,通常采用美国沥青学会(Asphalt Institute,即AI式)毛细管,也可采用坎农曼宁式(Cannon-Manning,即CM式)或改进坎培式(Modified Koppers,即MK式)毛细管测定。AI式毛细管的形状如图T0620-1所示,型号和尺寸见表T0620-1。

2.2 温度计:量程50~100℃,分度值0.1℃。

2.3 恒温水槽:硬玻璃制,其高度需使黏度计置入时,最高一条时间标线在液面下至少为20mm,内设有加热和温度自动控制器,能使水温保持在试验温度±0.1℃,并有搅拌器及夹持设备。水槽中不同位置的温度差不得大于±0.1℃。保持装置的控温宜准确至±0.1℃。

沥青动力黏度试验标准(真空减压毛细管法) JTG/T 0620-2000

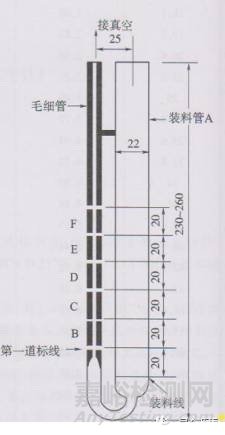

图 T0620-1 真空减压毛细管黏度计(尺寸单位:mm)

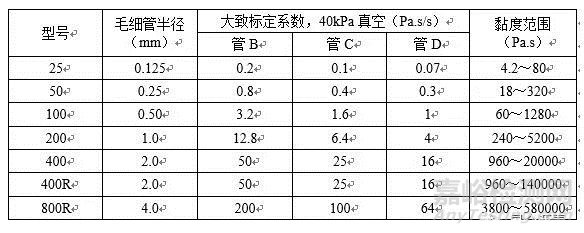

表 T0620-1 真空减压毛细管黏度计(美国沥青协会式)尺寸和动力黏度范围

沥青动力黏度试验标准(真空减压毛细管法) JTG/T 0620-2000

2.4 真空减压系统:应能使真空度达到40kPa±66.5kPa(300mmHg±0.5mmHg)的压力,全部装置简要示意如图T0620-2所示。各连接处不得漏气,以保证密闭。在开启毛细管减压阀进行测定时,应不产生水银柱降低情况。在开口端连接水银压力计,可读至133Pa(1mmHg)的刻度,用真空泵或吸气泵抽真空。

沥青动力黏度试验标准(真空减压毛细管法) JTG/T 0620-2000

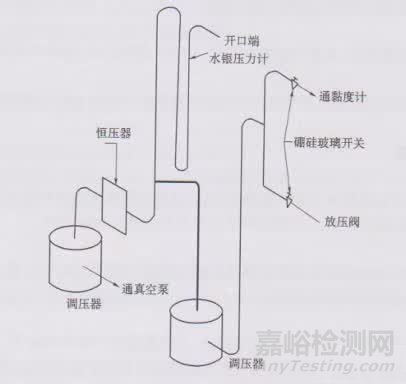

图 T0620-2 真空减压系统装置

2.5 秒表:2个,分度值0.1s,总量程15min的误差不大于±0.05%。

2.6 烘箱:有自动温度控制器。

2.7 溶剂:三氯乙烯(化学纯)等。

2.8 其他:洗液、蒸馏水等。



3、方法与步骤

3.1 准备工作

3.1.1 估计试样的黏度,根据试样流经规定体积的时间是否在60s以上,来选择真空毛细管黏度计的型号。

3.1.2 将真空毛细管黏度计用三氯乙烯等溶剂洗涤干净。如黏度计沾有油污,可用洗液、蒸馏水等仔细洗涤。洗涤后置烘箱中烘干或用通过棉花的热空气吹干。

3.1.3 按规程T0602准备沥青试样,将脱水过筛的试样仔细加热至充分流动状态。在加热时,予以适当搅拌,以保证加热均匀。然后将试样倾入另一个便于灌入毛细管的小盛样器中,数量约为50mL,并用盖子盖好。

3.1.4 将水槽加热,并调节恒温在60℃±0.1℃范围之内,温度计应预先校验。

3.1.5 将选用的真空毛细管黏度计和试样烘箱(135℃±5℃)中加热30min。

3.2 试验步骤

3.2.1 将加热的黏度计置一容器中,然后将热沥青试样自装料管A注入毛细管黏度计,试样应不至粘在管壁上,并使试样液面在E标线处±2mm之内。

3.2.2 将装好试样的毛细管黏度计放回烘箱(135℃±5.5℃)中,保温10min±2min,以使试管中试样产生气泡逸出。

3.2.3 从烘箱中取出3支毛细管黏度计,在室温下冷却2min后,安装在保持试验温度的恒温水槽中,其位置应使Ⅰ标线在水槽液面以下至少20mm。自烘箱中取出黏度计,至装好放入恒温水槽的操作时间应控制在5min之内。

3.2.4 将真空系统与黏度计连接,关闭活塞或阀门。

3.2.5 开动真空泵或抽气泵,使真空度达到40kPa± 66.5Pa (300mmHg ± 0.5mmHg)。

3.2.6 黏度计在恒温水槽中保持30min后,打开连接减压系统阀门,当试样吸到第一标线同时开动两个秒表,测定通过连续的一对标线间隔时间,准确至0.1s,记录第一个超过60s的标线符号及间隔时间。

3.2.7 按此方法对另两支黏度计做平行试验。

3.3 试验结束后,从恒温水槽中取出毛细管,按下列顺序进行清洗:

3.3.1 将毛细管倒置于适当大小的烧杯中,放入预热至135℃的烘箱中约0.5~1h,使毛细管中的沥青充分流出,但时间不能太长,以免沥青烘焦附在管中。

3.3.2 从烘箱中取出烧杯及毛细管,迅速用洁净棉纱轻轻地把毛细管口周围的沥青擦净。

3.3.3 从试样管口注入三氯乙烯溶剂,然后用洗耳球对准毛细管上口抽吸,沥青逐渐被溶解,从毛细管口吸出,进入洗耳球,反复几次。直接注入的三氯乙烯抽出时为清澈透明为止,最后用蒸馏水洗净、烘干、收藏备用。



4、计算



沥青试样的动力黏度按式(T 0602-1)计算。



η=K×t (T 0602-1)

式中:η—沥青试样在测定温度下的动力黏度(Pa•s);

K—选择的第一对超过60s的一对标线间的黏度计常数(Pa•s/s);

t—通过第一对超过60s标线的时间间隔(s)。



5、报告

一次试验的3支黏度计平行试验结果的误差应不大于平均值的7%,否则,应重新试验。符合此要求时,取3支黏度计测定结果的平均值作为沥青动力黏度的测定值。





6、允许误差



重复性试验的允许误差为平均值的7%,再现性试验的允许误差为平均值的10%。
