绝缘电阻的测试方法及注意事项

嘉峪检测网        2017-08-30 16:00

什么是绝缘表?



测量绝缘电阻的仪器是绝缘电阻表,俗称摇表。绝缘电阻表的出线有三个端子:电压出线端子(标以“线”字)、接线端子(标以“地”字)和屏蔽端子。绝缘电阻表内小发电机的电压有500、1000、2500V和5000V等几种。在绝缘电阻表刻度盘上直接标出绝缘电阻的数值。

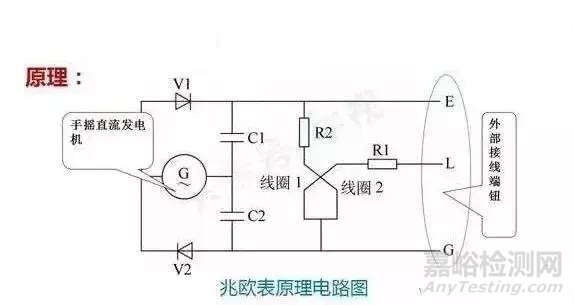

测试原理



测试绝缘电阻时应注意以下事项



(1)实验前首先应将被试物的一切电源连线断开,并将被试设备短路接地,充分放电,然后拆除一切外部连线,方可进行试验。



(2)将被试物绝缘表面擦拭干净;如被试物内有可燃性气体应放尽,以免引起爆炸。



(3)根据被试物的电压等级选择适用的绝缘电阻表。



(4)试验用的引线绝缘不良会严重影响测试结果,必须引起注意。



(5)将绝缘电阻表安放在适当位置,有水平仪的兆欧表应调好水平。



(6)被试物出线接于绝缘电阻表的“线”(L)柱上,被试物的接地端应与绝缘电阻表的“地”(E)柱连接,并与接地网相连。



(7)用恒定速度摇动绝缘电阻表把手,尽量保持120r/min



(8)绝缘电阻表针初始时指示较低,以后逐渐上升,待指示稳定后(如表针长时间不稳定可取1min),读取数值。



(9)试验结束时应先断开“线路”端至被试物的连线,然后才可停止绝缘电阻表,以免被试物电容电流倒冲而烧坏绝缘电阻表。在试验电缆、电容器和大容量变压器时这一点尤其重要。



(10)试验结束后,被试物接地放电。



(11)在有感应电压的线路上(同杆架设的双回路或单回路与另一线路有平行段)测量绝缘时,必须将另一回线路同时停电,方可进行测试。雷电时,严禁测量线路绝缘。电压较高、线路较长的送电线路,即使附近没有平行的带电线路,由于静电积累,也有感应电压,如没有安全保障不可进行绝缘电阻测试。



(12)如果被试设备在户外很高的架构上(例如测试35KV以上的变流器绝缘电阻),使用的试验引线可能很长,这时要注意将试验引线固定好,以免试验时引线被风刮到邻近的带电设备上造成重大短路事故。
