可靠性JEDEC标准解读_JESD22-A101D

嘉峪检测网        2019-09-18 18:59

本文分享下JESD22-A101D(Steady-State Temperature-Humidity Bias Life Test)标准解读。



很多人都听过双85测试,也就是85°C&85%RH的老化测试,发现其来源就是该标准。只是这里JEDEC标准的双85试验是开机试验,看论坛上一些朋友做双85的关机存储试验,不清楚是否有这样的标准,还是直接搬来条件运用.....有这方便经验的朋友欢迎留言,谢谢~~



接着解读这份标准,如下:

1:测试目的:

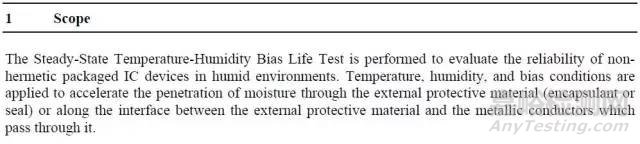

评估非密封封装的固态设备在高温高湿条件下的运行可靠性,同时也能加速评估是否水雾能渗透穿过外部保护密封材料或是沿着外部保护材料和金属导体之间的接口进入内部。

可靠性JEDEC标准解读_JESD22-A101D

2:测试条件:

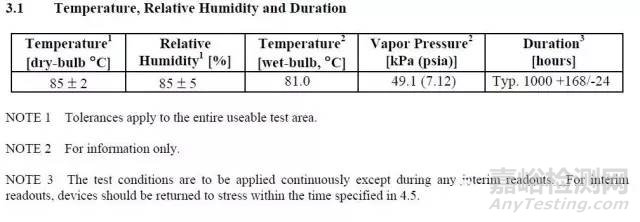

从下图中可以得出如下测试条件:

测试时间:1000(-24,+168)小时;应用此标准并非一定要测这么长时间,如果不是此测试时间则指定下测试时间即可;

测试温度:85°C, 容差± 2度,温箱干球温度;

测试湿度:85%RH,容差± 5%;



注意:1)下面的湿球温度81°C和压强49.1Kpa只做参考,非强制要求;

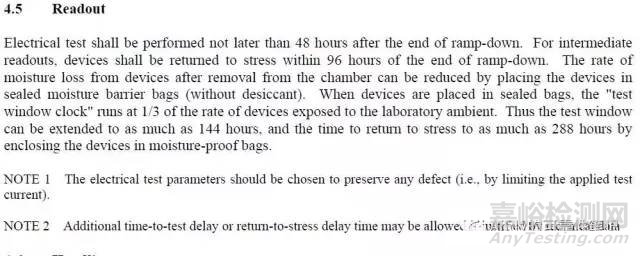

           2)测试时间是连续的,如果需要中间临时读一些参数,需要将测试设备恢复到这份标准4.5节的要求(在降温结束后的96小时内恢复到正常应力读数);这里说明下上篇文章JESD22-A100-D这里对4.5节描述有误,这里个人有个疑问,总感觉这里理解起来有些绕,第一句话是说整个测试结束后不要晚于48小时后检查电性能,临时读数要在降温结束的96小时内进行,那是不是一结束降温就检查也合理呢?按照经验,通常产品即使降温结束也要等稳定在常温至少2小时才进行,有此测试经验的朋友欢迎给下意见....

可靠性JEDEC标准解读_JESD22-A101D

可靠性JEDEC标准解读_JESD22-A101D

3:测试步骤及一些注意点:

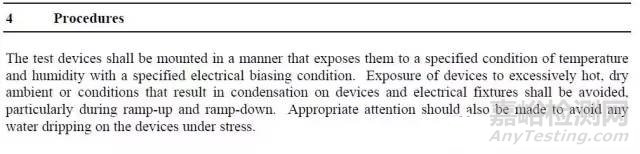

测试步骤就不聊了,这个和通常的产品在温箱里的开机测试一样,用一个合适的治具架设进行测试。

说下个人觉得需要注意的几个点:

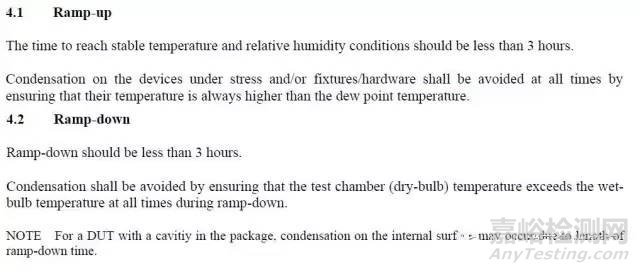

1)升温升湿(Ramp-up)要在3小时内完成,同时要避免冷凌水,通常的做法是先升温,再升湿。

2)降温降湿(Ramp-down)要在3小时内完成,同时避免冷凌水,这里有写在ramp-down过程中始终保持干球温度高于湿球温度,通常我们做法是先降湿,再降温;

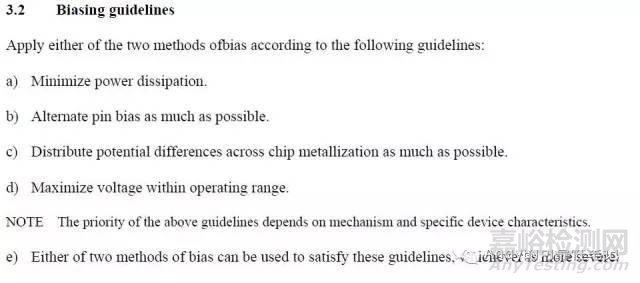

3)上电应力施加选择,参考下面第三张截图,根据产品经验优选;

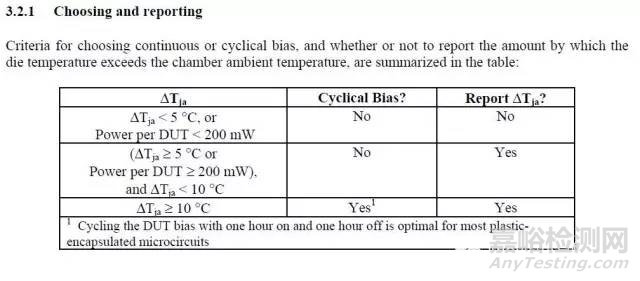

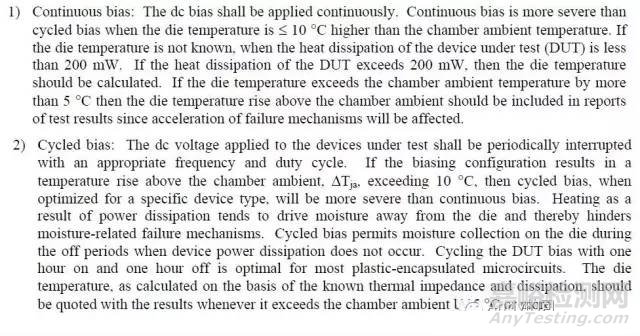

4)是持续上电还是周期上电?参照下面第四张截图统计和第五张截图的文字解释,根据产品特性参数选择;上篇JESD22-A100D的文章有分享过ΔTja,这里再写下,便于理解,ΔTja意思就是指表面温升,例如温箱设置温度65°C,假设测试样品表面为75°C(注意这里表面不是壳体,是壳体周围ambient temperature,不是Case temperature),则ΔTja=10°C:

5)含有离子污染物的治具需要受到管控---与JESD22-A100D要求相同;

6)去离子水的阻抗要求最小阻抗>1MΩ•cm----与JESD22-A100D要求相同;

可靠性JEDEC标准解读_JESD22-A101D

可靠性JEDEC标准解读_JESD22-A101D

可靠性JEDEC标准解读_JESD22-A101D

可靠性JEDEC标准解读_JESD22-A101D

可靠性JEDEC标准解读_JESD22-A101D

可靠性JEDEC标准解读_JESD22-A101D



4:失效判定:

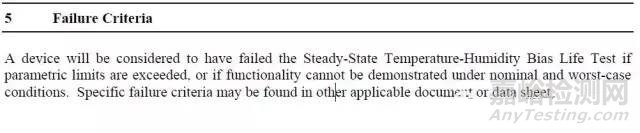

这个和JESD22-A100D相同,也是绝大部分普通开机测试的通常理解:设备在测试中一些基本参数超过限制,设备的功能在正常和最差条件下无法得到验证,则说明样品不能通过此测试。

可靠性JEDEC标准解读_JESD22-A101D

个人笔记,如有不同观点的朋友欢迎交流,谢谢~~



最后附上JESD22-A101-D(Steady-State Temperature-Humidity Bias Life Test)标准下载地址如下(下载时需要在JEDEC官网注册下也很方便):

https://www.jedec.org/standards-documents/docs/jesd-22-a101c
