作者：陈翠丽

洛阳LYC轴承有限公司技术中心

1. 磨削裂纹磁痕

磨削裂纹产生的原因

磨削裂纹产生的原因很多，属磨加工本身的，如大的进给量，砂轮较硬，磨粒变钝，机床未调整好，砂轮轴产生跳动，冷却液供给量不充分，冷却不良，操作人员技术水平低等。

磨削裂纹特征

磨削裂纹形状，有线条状，有的直线，有的弯曲，有的单条，有的数条与磨痕方向垂直或呈一定的角度。有的裂纹呈网状，有的呈“S”形。一般情况下，轴承套圈的端面、挡边、滚道、内外径，滚子端面容易磨裂。

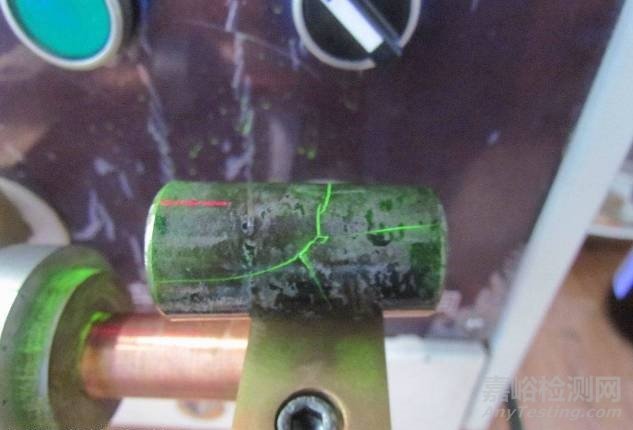

荧光探伤磨削裂纹磁痕图片

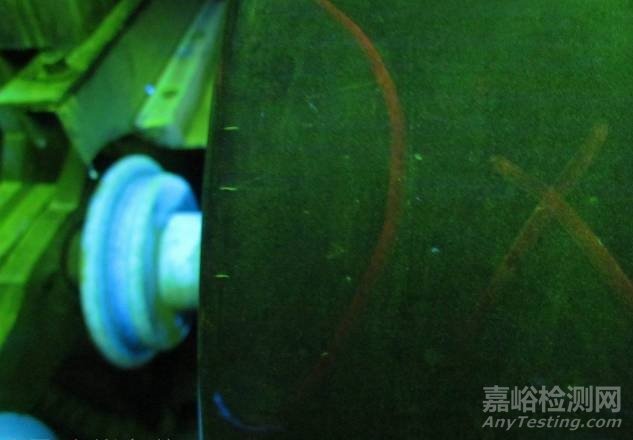

靠近倒角外径面轴向磨削裂纹

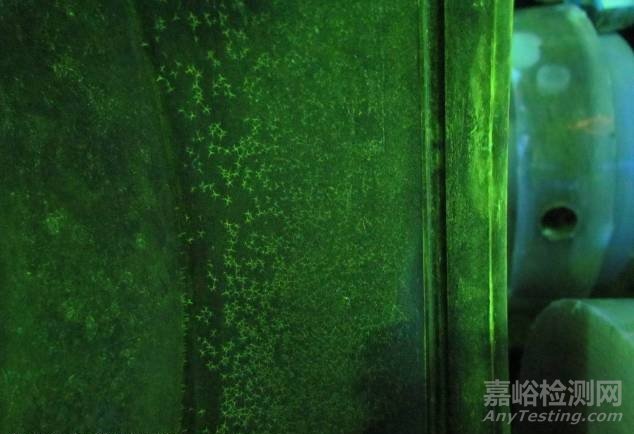

外圈滚道大面积密集型磨削裂纹（ 网状）

2.带状碳化物磁痕

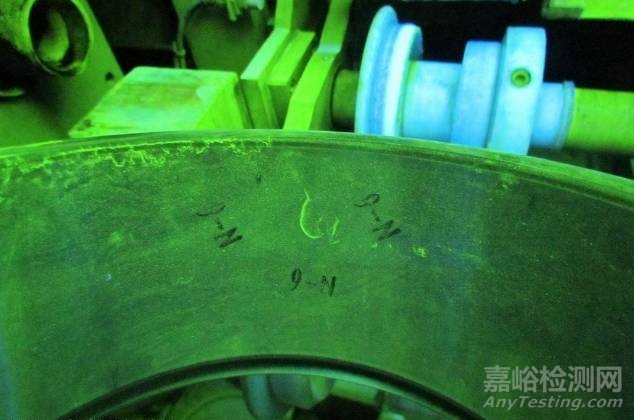

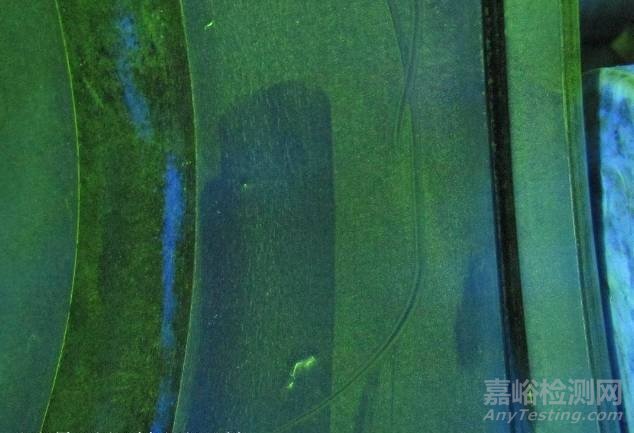

内圈滚道碳化物带状（沿流线分布）

3.原材料裂纹磁痕

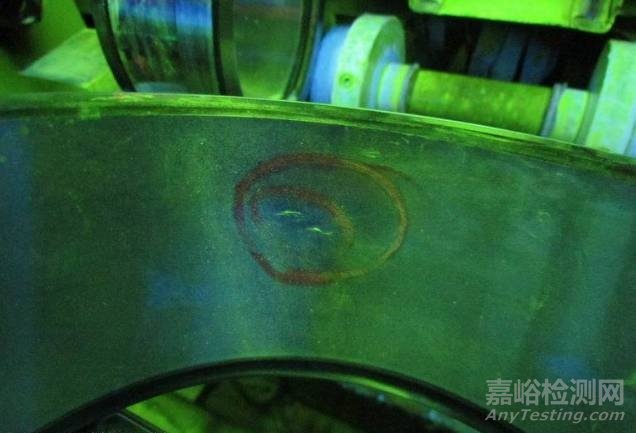

原材料夹杂 （两条）
