本文主要简要介绍无源晶振匹配电容的计算公式。

Part 1

技术需求:计算无源晶振匹配电容的大小

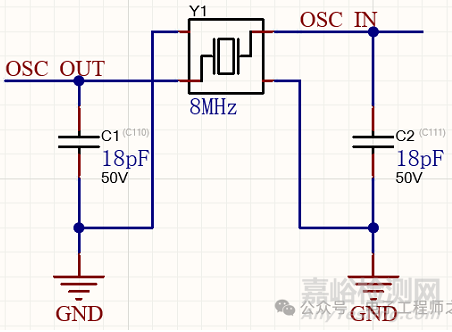

如下图所示，为一无源晶振的匹配电路，电容C1、C2为其匹配电容。那我们该如何计算该值呢？

且听我详细道来。

Part 2

一、匹配电容的计算公式：

1. 基础公式

CL：晶振的负载电容（Load Capacitance），单位pF（规格书明确给出，常见12pF/18pF/20pF）。

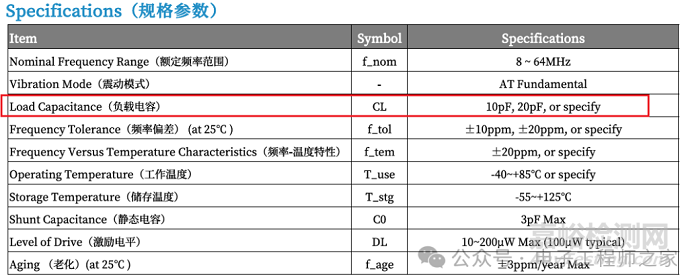

如下图所示为某无源晶振的规格书中有关负载电容的参数：

C1，C2：外部并联的两个匹配电容，单位pF。

Cstray：PCB寄生电容（包括走线、引脚等），通常 3pF~5pF（高频电路可达8pF）

2. 电容对称设计（推荐）

若取 C1=C2=C，则公式简化为：

Part 3

二、计算步骤与示例：

案例需求

晶振负载电容 CL=12pF（规格书标注）

PCB寄生电容 Cstray=4pF（实测或经验值）

计算过程

1. 解算匹配电容值：

C=2×(12pF−4pF)=2×8pF=16pF

2. 选型：

选用 2个16pF电容（如NP0/C0G材质，精度±5%）

Part 4

三、关键设计规范：

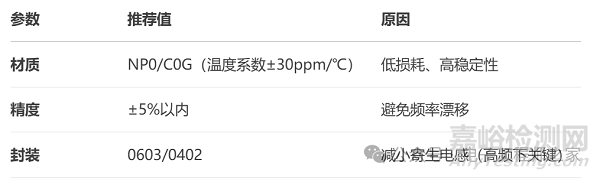

1.电容选型要求

2. PCB布局要求

短走线原则：晶振到MCU的走线长度尽可能小，且对称布置，XTAL1/XTAL2长度差尽可能小，可采取类差分走线

铺地隔离：晶振下方铺铜（对寄生电容敏感的高速多层板可以隔层挖空），周围打地孔（间距≤λ/20，λ为晶振波长）

晶体晶振本体下方所有层原则上不准许走线，特别是关键信号线

优先表层布线，如需打孔，过孔附近必须要有回流地过孔

避开电源、数字信号线

Part 5

四、常见问题解决：

问题1：晶振不起振

原因：C1/C2过大导致增益不足 → 减小电容值（如20pF→15pF）

问题2：频率偏移

原因：Cstray估算错误 → 用可调电容校准（5pF~25pF范围）

问题3：发热失控

原因：电容ESR过高 → 换NP0材质电容（ESR<0.1Ω）

总结：匹配电容计算本质是CL=C/2+Cstray 的平衡过程，需结合实测迭代优化。

高频（>20MHz）场景建议使用π型匹配网络增强稳定性。
