电磁兼容中整改设计神器--磁环使用经验分享

嘉峪检测网        2024-05-23 09:29

磁环是保证电子设备正常工作的配件,是一块环状的导磁体。磁环是电子电路中常用的抗干扰元件,对于高频噪声有很好的抑制作用。

铁氧体抗干扰磁芯是近几年发展起来的新型的价廉物美的抗干扰抑制器件,其作用相当于低通滤波器,较好地解决了电源线,信号线和连接器的高频干扰抑制问题,而且具有使用简单,方便,有效,占用空间不大等一系列优点,用铁氧体抗干扰磁芯来抑制电磁干扰(EMI)是经济简便而有效的方法,已广泛应用于计算机等各种民用电子设备。

铁氧体是一种利用高导磁性材料渗合其他一种或多种镁、锌、镍等金属在2000℃烧聚而成,在低频段,抗干扰磁芯呈现出非常低的感性阻抗值,不影响数据线或信号线上有用信号的传输。而在高频段,从10MHz左右开始,阻抗增大,其感抗分量仍保持很小,电阻性分量却迅速增加,当有高频能量穿过磁性材料时,电阻性分量就会把这些能量转化为热能耗散发掉。这样就构成一个低通滤波器,使高频噪音信号有大的衰减,而对低频有用信号的阻抗可以忽略,不影响电路的正常工作。



抗干扰磁环的使用方法:抗干扰磁环 抗干扰磁环常用于抑制电源线、信号线上的干扰,同时还具有吸收静电脉冲能力。



1、直接套在一根或一束电源、信号线上,为了增加干扰吸收能量,可反复多绕几圈;

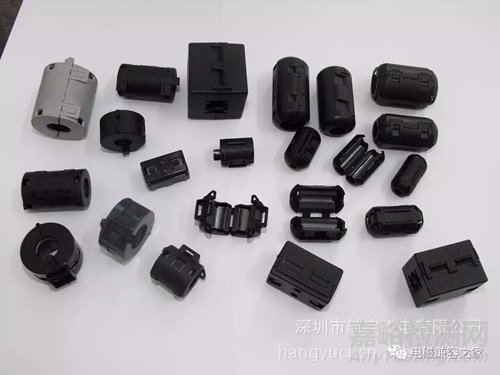

2、带有安装夹的抗干扰磁环磁环,适用于补偿式的抗干扰抑制;



3、可以方便的夹在电源线、信号线上;



4、灵活,可重复使用安装;



5、自带卡式固定,不影响设备的整体形象;

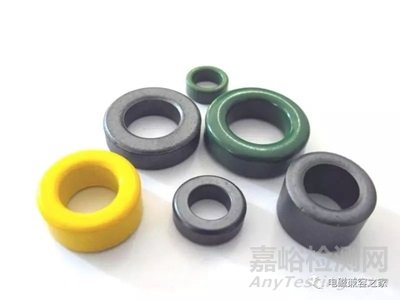

磁环颜色一般为本色——黑色,磁环表面带有细微的颗粒状,因为大多都是用做抗干扰作用,也就很少去喷涂成绿色。当然也有很少一部分也有用来做成电感,为了更好的达到绝缘效果和尽量不伤到漆包线也就喷成了绿色。其颜色本身是和性能没有关系。很多用户经常问,如何区分高频磁环和低频磁环?一般低频磁环为绿色,高频磁环为本色。

高频磁环的使用:



其实上面也有提到一些,作为高频磁环,肯定主要用于抗高频的干扰,如:电源线、连接线束、家电电器、冰箱、空调、洗衣机等等都必不可少。



在高频段(大于10MHz),感抗仍然保持很小,而阻抗很大,使得高频信号的能量穿过磁性材料时,转换成热量散发出去,从阻碍了高频信号的通过,抑制了高频信号的干扰,通常最佳抑制频率范围跟铁氧体抑制元件有关,通常磁导率越高,抑制频率越低,铁氧体体积越大,抑制效果也越好,体积一定时,长而细的比短而粗的抑制效果好内劲越小抑制效果也越好。



不同频率下磁环有不同的阻抗特性,一般低频是阻抗很小,高频时阻抗急剧升高,信号频率越高,磁场越容易辐射出去,一般信号线是没有屏蔽的,比如现在我所用的CAN总线,这些信号线就成了完美的天线,这个天线不停的接收周围的高频信号,这些信号的叠加改变了实际要传输的信号,磁环可以很好的通过有用的信号,同时抑制高频的干扰信号。

磁环是电子电路中常用的抗干扰元件, 对于高频噪声有很好的抑制作用, 一般使用铁磁环在不同的频率下有不同的阻抗特性,一般在低频时阻抗很小,当信号频率升高磁大 家都知道,信号频率越高,越容易辐射出去(要买优质的电脑机箱也是要减小电磁泄漏),而一般 的信号线都是没有屏蔽层的,那么这些信号线就成了很 好的天线,接收周围环境中各种杂乱的高 频信号,而这些功率电感-磁环线圈-色环电感-贴片电感-磁珠电感-变压器-叠层电感-电子新闻 信号叠加在本来传输的信号上,甚至会改变原来传输的有用信号.那么在磁环作用下,使正常有用 的信号很好的通过,又能很好的抑制高频干扰信号的通过。
