高应变速率和准静态力学拉伸性能有什么不同?如何准确选择测试设备?

嘉峪检测网        2024-03-26 17:35

基于高速液压伺服试验机的材料动态拉伸试验是获得中低应变率力学性能的主要手段,但如何获得材料的动态拉伸载荷、动态应变,以及失效过程的热耗散数据是试验测试的关键。就像飞机在服役过程中结构可能会遭受鸟撞、应急坠撞等冲击载荷的作用,如飞机机头和机翼结构是飞鸟、冰雹等外来物冲击的密切关注部位,飞机机体下部结构则需进行抗坠撞设计以提高其适坠性。飞机结构在冲击载荷作用下,材料的力学行为相较准静态加载需考虑应变率效应的影响,即随着加载应变率的提高,材料往往呈现出一定的应变率敏感性。以往研究表明,高强度材料的强度极限和失效应变等参数随着应变率的提高会发生显著变化,因此,为准确进行飞机结构的抗冲击设计和分析,需通过试验手段获得材料的动态力学性能参数。

一般而言,应变率范围10-1s-1~103s-1为中低应变率状态,处于该范围左右两端之外的则分别为准静态和高应变率状态。需要说明的是在不同的应变率范围,需匹配不同的试验设备进行力学性能测试,如图1所示,如准静态范围一般通过常规的静态试验机,中低应变率范围则一般通过高速液压伺服试验机,而高应变率范围则一般采用霍普金森杆试验装置。相较而言,中低应变率范围内的材料动态力学性能测试方法尚没有准静态和高应变率下的测试方法成熟,主要体现为基于高速液压伺服试验机的材料中低应变率动态拉伸试验相对较少,在关键试验参数测试、试验数据处理等方面有待进一步形成共识。

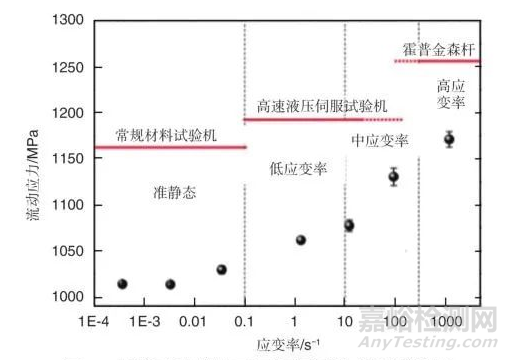

图1 典型材料在不同应变率范围的试验装置





高速拉伸试验机

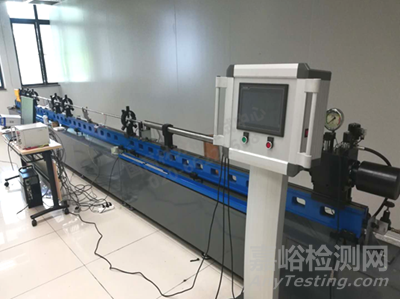

霍普金森杆

材料的动态应变测试

材料力学性能试验中应变测试的常规方法包括应变电测法和引伸计测量方法。但受限于常规应变片使用量程的限制,无法测量材料的塑性变形全过程。而材料动态拉伸试验为瞬态破坏过程,传统机械引伸计易发生损坏也不适用。因此,在材料动态拉伸试验中,常规的接触式应变测试手段无法适用。

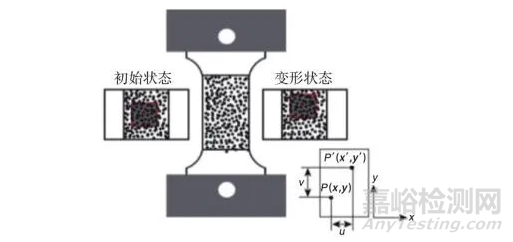

图2 DIC方法的测量原理图


图3 DIC应变测试

利用光学技术的应变测量方法还包括视频伸长计方法,通过在试样关注部位标识两个跟踪点,利用图像分析软件跟踪两个标识点的移动来测试试验件的变形,进而计算出标距段的应变,如图4所示。此方法虽不能获得试样的全场变形信息,但可在关注幅面中任意设置测量的标距位置,且计算效率更高,也常用于材料的动态拉伸应变测试。

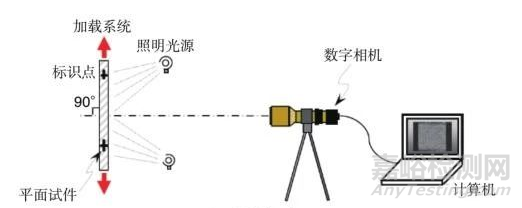

图4 视频伸长计原理图
