PS（聚苯乙烯）



PS的性能



PS为无定形聚合物，流动性好，吸水率低（小于00.2%），是一种易于成型加工的透明塑料。其制品透光率达88-92%，着色力强，硬度高。但PS制品脆性大，易产生内应力开裂，耐热性较差（60-80℃），无毒，比重1.04g\cm3左右（稍大于水）。



成型收缩率（其值一般为0.004—0.007in／in），透明PS－－这个名称仅表示树脂的透明度，而不是结晶度。(化学和物理特性:大多数商业用的PS都是透明的、非晶体材料。PS具有非常好的几何稳定性、热稳定性、光学透过特性、电绝缘特性以及很微小的吸湿倾向。它能够抵抗水、稀释的无机酸，但能够被强氧化酸如浓硫酸所腐蚀，并且能够在一些有机溶剂中膨胀变形。)



PS的工艺特点



PS熔点为166℃，加工温度一般在185-215℃为宜，熔化温度180~280℃，对于阻燃型材料其上限为250℃，分解温度约为290℃，故其加工温度范围较宽。模具温度40~50℃，注射压力：200~600bar，注射速度建议使用快速的注射速度，流道和浇口可以使用所有常规类型的浇口。



PS料在加工前，除非储存不当，通常不需要干燥处理。如果需要干燥，建议干燥条件为80C、2~3小时。因PS比热低，其制作一些模具散热即能很快冷凝固化，其冷却速度比一般原料要快，开模时间可早一些。其塑化时间和冷却时间都较短，成型周期时间会减少一些；PS制品的光泽随模温增加而越好。



典型应用范围



包装制品（容器、罩盖、瓶类）、一次性医药用品、玩具、杯、刀具、磁带轴、防风窗以及许多发泡制品——鸡蛋箱。肉类和家禽包装盘、瓶子标签以及发泡PS缓冲材料，产品包装，家庭用品（餐具、托盘等），电气（透明容器、光源散射器、绝缘薄膜等）。



 HIPS（改性聚苯乙烯）



HIPS的性能



HIPS为PS的改性材料，分子中含有5-15%橡胶成份，其韧性比PS提高了四倍左右，冲击强度大大提高(高抗冲击聚苯乙烯）,已有阻燃级、抗应力开裂级、高光泽度级、极高冲击强度级、玻璃纤维增强级以及低残留挥发分级等。标准HIPS的其它重要性能:弯曲强度13.8～55.1MPa；



拉伸强度13.8—41.4MPa；断裂伸长率为15—75％；密度1.035—1.04 g／ml；它具有PS具有成型加工、着色力强的优点。HIPS制品为不透明性。HIPS吸水性低，加工时可不需预先干燥。



HIPS的工艺特点



因HIPS分子中含有5-15%的橡胶，在一定程度上影响了其流动性，注射压力和成型温度都宜高一些。其冷却速度比PS慢，故需足够的保压压力、保压时间和冷却进间。成型周期会比PS稍长一点，其加工温度一般在190-240℃为宜。HIPS树脂吸收水分较慢，因此一般情况下不需干燥。



有时材料表面的水分过多会被吸收，从而影响最终产品的外观质量。在160°F下干燥2－3h就可去掉多余的水分。HIPS制件中存在一个特殊的“白边”的问题，通过提高模温和锁模力、减少保压压力及时间等办法来改善，产品中夹水纹会比较明显。



典型应用范围



主要应用领域有包装和一次性用品、仪器仪表、家用电器、玩具和娱乐用品以及建筑行业。阻燃级（UL V－0和 UL 5－V），抗冲击聚苯乙烯已有生产并广泛用于电视机壳、商用机器和电器制品。



SA（SAN-苯乙烯-丙烯睛共聚体/大力胶）



SA的性能



化学和物理特性: SA是一种坚硬、透明的材料,不易产生内应力开裂。透明度很高，其软化温度和抗冲击强度比PS高。苯乙烯成份使SA坚硬、透明并易于加工；丙烯腈成份使SA具有化学稳定性和热稳定性。SA具有很强的承受载荷的能力、抗化学反应能力、抗热变形特性和几何稳定性。



SA中加入玻璃纤维添加剂可以增加强度和抗热变形能力，减小热膨胀系数。SA的维卡软化温度约为110℃。载荷下挠曲变形温度约为100C,SA的收缩率约为0.3~0.7%。



SA的工艺特点



SA的加工温度一般在200-250℃为宜。该料易吸湿，加工前需干燥一小时以上，其流动性比PS稍差一点，故注射压力亦略高一些(注射压力：350~1300bar),注射速度：建议使用高速注射。模温控制在45-75℃较好。干燥处理：如果储存不适当，SA有一些吸湿特性。



建议的干燥条件为80℃、2~4小时。熔化温度：200~270℃。如果加工厚壁制品，可以使用低于下限的熔化温度。对于增强型材料，模具温度不要超过60℃。冷却系统必须很好地进行设计，因为模具温度将直接影响制品的外观、收缩率和弯曲。流道和浇口: 所有常规的浇口都可以使用。浇口尺寸必须很恰当，以避免产生条纹、煳斑和空隙。



典型应用范围



电气（插座、壳体等），日用商品（厨房器械，冰箱装置，电视机底座，卡带盒等），汽车工业（车头灯盒、反光境、仪表盘等），家庭用品（餐具、食品刀具等），化装品包装安全玻璃、滤水器外壳和水龙头旋扭。医用制品（注射器、血液抽吸管、肾渗折装置及反应器）。包装材料（化妆盒、口红套管、睫毛膏盖瓶子、罩盖、帽盖喷雾器和喷嘴等），特殊产品（一次性打火机外壳、刷子基材和硬毛、渔具、假牙、牙刷柄、笔杆、乐器管口以及定向单丝）等。



ABS(超不碎胶)



ABS的性能



ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。(每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。



三种单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。)从形态上看，ABS是非结晶性材料,具有较高的机械强度和良好“坚、韧、钢”的综合性能。它是无定型聚合物，ABS是一种通用型工程塑料，其品种多样，用途广泛，也称“通用塑料”，（MBS称为透明ABS），ABS易吸湿，比重为1.05g/cm3（比水略重），收缩率低（0.60% ）,尺寸稳定，易于成型加工。



ABS的特性主要取决于三种单体的比率以及两相中的分子结构。这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。



ABS为浅黄色粒状或珠状不透明树脂，无毒、无味、吸水率低，具有良好的综合物理机械性能，如优良的电性能、耐磨性，尺寸稳定性、耐化学性和表面光泽等，且易于加工成型。缺点是耐候性，耐热性差，且易燃。



ABS的工艺特点



ABS的吸湿性和湿敏性都较大，在成型加工前必须进行充分干燥和预热(为80~90C下最少干燥2小时)，将水分含量控制在0.03%以下。



ABS树脂的熔融粘度对温度的敏感性较低（与其它无定型树脂不同）。ABS的注射温度虽然比PS稍高，但不能像PS那样有宽松的升温范围，不能用盲目升温的办法来除低其粘度，可用增加螺杆转速或注射压力的办法来提高其流动性。一般加工温度在190-235℃为宜。



ABS的熔融粘度属中等，比PS、HIPS、AS均较高，需采用较高的注射压力(500~1000bar)啤货。



ABS料采用中高速度等注射速度啤货效果较好。（除非形状复杂、薄壁制件需用较高的注射速度），产品水口位易产生气纹。



ABS成型温度较高，其模温一般调节在25-70℃。生产较大产品时，定模（前模）温度一般比动模（后模）略高5℃左右为宜。（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）



ABS不宜在高温炮筒内停留时间过长（应小于30分钟），否则易分解发黄。



典型应用范围



汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。



 BS（K料）



BS的性能



BS为丁二烯-苯乙烯共聚物，它具有一定的韧性和弹性，硬度低（较软），透明性好。BS料比重为1.01f\cm3（和水相似）。该料易着色、流动性好、易成型加工。



BS的工艺特点



BS的加工温度范围一般在190-225℃为宜，模温在30-50℃较好。该料加工前应干燥，因其流动性较好，注射压力和注射速度可低些。



PMMA(亚克力)



PMMA的性能



PMMA为无定型聚合物，俗称有机玻璃。透明度极好，耐热性较好（热变形温度为98℃），具有较好的抗冲击特性,其产品机械强度中等、表面硬度低，易被硬物划伤而留下痕迹，与PS相比，不易脆裂，比重为1.18g/cm3。PMMA具有优良的光学特性及耐气侯变化特性。白光的穿透性高达92%。PMMA制品具有很低的双折射，特别适合制作影碟等。PMMA具有室温蠕变特性。随着负荷加大、时间增长，可导致应力开裂现象。



PMMA的工艺特点



PMMA的加工要求较严格，它对水份和温度很敏感，加工前要充分干燥(建议干燥条件为90℃、2~4小时)，其熔体粘度较大，需在较高（225-245℃）和压力下成型，模温在65-80℃较好。PMMA稳定性不太好，受高温或在较高温度下停留时间过长都会造成降解。螺杆转速不宜过大（60%左右即可），较厚的PMMA制件内易出现“空洞”，需采取大浇口，“低料温、高模温、慢速”注射的办法来加工。



典型应用范围



汽车工业（信号灯设备、仪表盘等），医药行业（储血容器等），工业应用（影碟、灯光散射器)，日用消费品（饮料杯、文具等）。



PE(聚乙烯)



PE的性能



PE是塑料中产量最大的一种塑料，特点是质软、无毒、价廉、加工方便，耐化学性好，不易腐蚀，印刷困难。PE是一种典型的结晶型高聚物。它的种类多，常用的有LDPE（低密度聚乙烯）和HDPE（高密度聚乙烯），为半透明性塑料，强度低，比重为0.94g/cm3(比水小)；很低密度LLDPE树脂（密度低于0．910g/cc，LLDPE和LDPE的密度都在0．91—0．925之间）。



LDPE较软，（俗称软胶）HDPE俗称硬性软胶，它比LDPE硬，是半结晶材料，成型后收缩率较高，在1.5%到4%之间透光性差，结晶度大，很容易发生环境应力开裂现象。可以通过使用很低流动特性的材料以减小内部应力，从而减轻开裂现象，当温度高于60℃时很容易在烃类溶剂中溶解，但其抗溶解性比LDPE还要好一些。



HDPE的高结晶度导致了它的高密度，抗张力强度，高温扭曲温度，粘性以及化学稳定性。比LDPE有更强的抗渗透性。PE-HD的抗冲击强度较低。特性主要由密度和分子量分布所控制。



适用于注塑模的HDPE分子量分布很窄。对于密度为0.91~0.925g/cm3，我们称之为第一类型PE-HD；对于密度为0.926~0.94g/cm3，称之为第二类型HDPE；对于密度为0.94~0.965g/cm3，称之为第三类型HDPE。该材料的流动特性很好，MFR为0.1到28之间。分子量越高，LDPE的流动特性越差，但是有更好的抗冲击强度。HDPE很容易发生环境应力开裂现象。



可以通过使用很低流动特性的材料以减小内部应力，从而减轻开裂现象。HDPE当温度高于60C时很容易在烃类溶剂中溶解，但其抗溶解性比LDPE还要好一些。



LDPE是半结晶材料，成型后收缩率较高，在1.5%到4%之间。



LLDPE（线性低密度聚乙烯）更高的抗伸、抗穿透、抗冲击和抗撕裂的性能使LLDPE适于作薄膜。它的优异的抗环境应力开裂性，抗低温冲击性和抗翘曲性使LLDPE对管材、板材挤塑和所有模塑应用都有吸引力。LLDPE最新的应用是作为地膜用于废渣填埋和废液池的衬层。



PE的工艺特点



PE制件最显著的特点是成型收缩率大，易产生缩水和变形。PE料吸水性小，可不用干燥。PE的加工温度范围很宽，不易分解（分解温度为320℃），若压力大，制件密度高，收缩率较小。PE流动性中等，要严格控制加工条件，并保持模温的恒定（40-60℃）。



PE的结晶程度与成型工艺条件有关，它有较高的冷固温度，模温低，结晶度就低。在结晶过程，因收缩的各向异性，造成内部应力集中，PE制件易出现变形和开裂。产品放在80℃热水中水浴，可使压力得到一定的松驰。成型过程中，料温和模温偏高一些为宜，注射压力在保证制件质量的前提下应量偏低，模具的冷却特别要求迅速均匀，产品脱模时较烫。



HDPE干燥：如果存储恰当则无须干燥。熔化温度220~260C。对于分子较大的材料，建议熔化温度范围在200~250C之间。



模具温度：50~95C。6mm以下壁厚的塑件应使用较高的模具温度，6mm以上壁厚的塑件使用较低的模具温度。塑件冷却温度应当均匀以减小收缩率的差异。对于最优的加工周期时间，冷却腔道直径应不小于8mm，并且距模具表面的距离应在1.3d之内（这里“d”是冷却腔道的直径）。



注射压力：700~1050bar。注射速度：建议使用高速注射。流道和浇口: 流道直径在4到7.5mm之间，流道长度应尽可能短。可以使用各种类型的浇口，浇口长度不要超过0.75mm。特别适用于使用热流道模具。



LLDPE的“延伸时柔软”的特性在吹膜过程中是一个缺点，LLDPE的吹塑薄膜膜泡不象 LDPE的那么稳定。模口隙距必须加宽以避免由于产生高背压和熔体断裂而降低产量。LDPE和LLDPE的一般模口隙距尺寸分别是0.024～0.040 in和0.060－0.10in.



典型应用范围



LLDPE已渗透到聚乙烯的大多数传统市场，包括薄膜、模塑、管材和电线电缆。防渗漏地膜是新开发的LLDPE市场。地膜，一种大型挤出片材，用作废渣填埋和废物池衬垫，防止渗漏或污染周围地区。



例如生产袋子、垃圾袋、弹性包装物、工业用衬套、巾式衬套和购物袋，这些都是利用改进强度和韧性后这种树脂的优点。透明薄膜，例如面包袋，一直由LDPE占统治地位，因为它有更好的浊度。然而，LLDPE与LDPE的共混物将改进强度。抗穿透性和LDPE薄膜的刚度，而不显著影响薄膜的透明度。



HDPE应用范围：电冰箱容器、存储容器、家用厨具、密封盖等。



PP(聚丙烯)



PP的性能



PP为结晶型高聚物，常用塑料中PP最轻，密度仅为0.91g/cm3（比水小）。通用塑料中，PP的耐热性最好，其热变形温度为80-100℃，能在沸水中煮。PP有良好的耐应力开裂性，有很高的弯曲疲劳寿命，俗称“百折胶”。PP的综合性能优于PE料。PP产品质轻、韧性好、耐化学性好。



PP的缺点：尺寸精度低、刚性不足、耐候性差、易产生“铜害”，它具有后收缩现象，脱模后，易老化、变脆、易变形。PP一直是制造纤维的主要原料，这是因为它的着色能力、耐磨损、耐化学品性能以及有利的经济条件。



PP是一种半结晶性材料。它比PE要更坚硬并且有更高的熔点。由于均聚物型的PP温度高于0℃以上时非常脆，因此许多商业的PP材料是加入1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。共聚物型的PP材料有较低的热扭曲温度（100℃）、低透明度、低光泽度、低刚性，但是有有更强的抗冲击强度。PP的强度随着乙烯含量的增加而增大。



PP的维卡软化温度为150℃。由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。



PP不存在环境应力开裂问题。通常，采用加入玻璃纤维、金属添加剂或热塑橡胶的方法对PP进行改性。PP的流动率MFR范围在1~40。低MFR的PP材料抗冲击特性较好但延展强度较低。对于相同MFR的材料，共聚物型的强度比均聚物型的要高。



由于结晶，PP的收缩率相当高，一般为1.8~2.5%。并且收缩率的方向均匀性比HDPE等材料要好得多。加入30%的玻璃添加剂可以使收缩率降到0.7%。



均聚物型和共聚物型的PP材料都具有优良的抗吸湿性、抗酸碱腐蚀性、抗溶解性。然而，它对芳香烃（如苯）溶剂、氯化烃（四氯化碳）溶剂等没有抵抗力。PP也不象PE那样在高温下仍具有抗氧化性。



PP 的工艺特点



PP在熔融温度下有较好的流动性，成型性能好，PP在加工上有两个特点：



其一：PP熔体的粘度随剪切速度的提高而有明显的下降（受温度影响较小）；



其二：分子取向程度高而呈现较大的收缩率。PP的加工温度在220~275℃，注意不要超过275℃左右较好，它有良好的热稳定性（分解温度为310℃），但高温下（270-300℃），长时间停留在炮筒中会有降解的可能。



因PP的粘度随着剪切速度的提高有明显的降低，所以提高注射压力和注射速度会提高其流动性，改善收缩变形和凹陷。模温（40~80℃），建议使用50℃。结晶程度主要由模具温度决定，宜控制在30-50℃范围内。PP熔体能穿越很窄的模具缝隙而出现披锋。



PP在熔化过程中，要吸收大量的熔解热（比热较大），产品出模后比较烫。PP料加工时不需干燥，PP的收缩率和结晶度比PE低。注射速度通常使用高速注塑可以使内部压力减小到最小。如果制品表面出现了缺陷，那么应使用较高温度下的低速注塑。注射压力：可大到1800bar。



流道和浇口: 对于冷流道，典型的流道直径范围是4~7mm。建议使用通体为圆形的注入口和流道。所有类型的浇口都可以使用。典型的浇口直径范围是1~1.5mm，但也可以使用小到0.7mm的浇口。对于边缘浇口，最小的浇口深度应为壁厚的一半；最小的浇口宽度应至少为壁厚的两倍，PP材料完全可以使用热流道系统。



PP一直是制造纤维的主要原料，这是因为它的着色能力、耐磨损、耐化学品性能以及有利的经济条件。



典型应用范围



汽车工业（主要使用含金属添加剂的PP：挡泥板、通风管、风扇等），器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消费品（草坪和园艺设备如剪草机和喷水器等）。



注塑品是PP均聚物的第二大市场，包括容器、密封器、汽车方面的应用、家庭用品、玩具及其它许多消费品和工业方面的最终用途。



PA(尼龙)



PA的性能

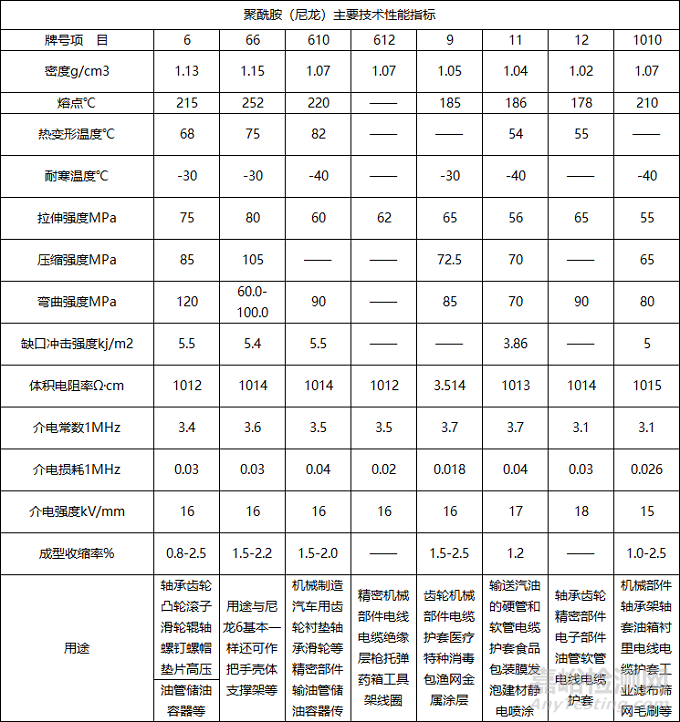

PA也是结晶型塑料（尼龙为韧性角状半透明或乳白色结晶性树脂），作为工程塑料的尼龙分子量一般为1.5-3万，品种很多，应用于注塑加工的常用尼龙6、尼龙66、尼龙1010、尼龙610等。



尼龙具有韧性、耐磨性和自润滑性，其优点主要有机机械强度高、韧性好、耐疲劳、表面光滑、软化点高，耐热，磨擦系数低，耐磨损，自润滑性，吸震性和消音性，耐油，耐弱酸，耐碱和一般溶剂，电绝缘性好，有自熄性，无毒，无臭，耐候性好。缺点是吸水性大，染色性差，影响尺寸稳定性和电性能，纤维增强可降低吸水率，使其能在高温、高湿下工作。



尼龙与玻璃纤维亲合性十分良好（100℃内可长期使用）、耐腐蚀、制件重量轻、易成型。PA缺点主要有：易吸水、注塑技术要求较严、尺寸稳定性较差，因其比热大，产品较烫。



PA66是PA系列中机械强度最高、应用最广的品种。其结晶度高，故其刚性、硬度、耐热性都高。PA1010是我国1958年首创、半透明、比重小、弹性和柔性较大，吸水性比PA66低，尺寸稳定性可靠。



尼龙中尼龙66的硬度、刚性最高，但韧性最差。各种尼龙按韧性大小排序为：PA66＜PA66/6＜PA6＜PA610＜PA11＜PA12



尼龙的燃烧性为ULS44-2级，氧指数为24-28，尼龙的分解温度＞299℃，在449~499℃时会发生自燃。尼龙的熔体流动性好，故制品壁厚可小到1mm。





PA的工艺特点



PA易吸湿，加工前一定要充分干燥，含水量应控制在0.3%以下。原料干燥得好，制品光泽高，否则比较粗糙，PA不会随受热温度的升高而逐渐软化，而是在一个靠近熔点的较窄的温度范围内软化，熔点很明显，温度一旦达到就会出现流动（与PS、PE、PP等料不同）。



PA的粘度远比其它热塑性塑料低，且其熔化温度范围较窄（仅5℃左右）。PA流动性好，容易充模成型，也易走披锋。喷嘴易出现“流涎”现象，抽胶需大一点。PA熔点高，凝固点也高，熔料在模具内随时会因温度降到熔点以下而凝固，妨碍充模成型的完成。所以，必须采用高速注射，（薄壁或长流程制件尤其这样）。尼龙模具要有较充分的排气措施。



PA在熔融状态时，热稳定性较差，易降解。料筒温度不宜超过300℃，熔料在料筒内加热时间不宜超过30分钏，PA对模温要求较高，可利用模温的高低来控制其结晶性，来获得所需的性能。



PA料模温在50-90℃较好，PA1010加工温度在220-240℃为宜，PA66加工温度为270-290℃。PA制品有时需根据品质要求进行“退火处理”或“调湿处理”。



PA12 聚酰胺12或尼龙12加工之前应保证湿度在0.1%以下。如果材料是暴露在空气中储存，建议要在85C热空气中干燥4~5小时。如果材料是在密闭容器中储存，那么经过3小时温度平衡即可直接使用。熔化温度240~300C；对于普通特性材料不要超过310C，对于有阻燃特性材料不要超过270C。



模具温度：对于未增强型材料为30~40C，对于薄壁或大面积元件为80~90C，对于增强型材料为90~100C。增加温度将增加材料的结晶度。精确地控制模具温度对PA12来说是很重要的。注射压力：最大可到1000bar（建议使用低保压压力和高熔化温度）。注射速度：高速（对于有玻璃添加剂的材料更好些）。



流道和浇口：对于未加添加剂的材料，由于材料粘性较低，流道直径应在30mm左右。对于增强型材料要求5~8mm的大流道直径。流道形状应当全部为圆形。注入口应尽可能的短。可以使用多种形式的浇口。大型塑件不要使用小浇口，这是为了避免对塑件过高的压力或过大的收缩率。



浇口厚度最好和塑件厚度相等。如果使用潜入式浇口，建议最小的直径为0.8mm。热流道模具很有效，但是要求温度控制很精确以防止材料在喷嘴处渗漏或凝固。如果使用热流道，浇口尺寸应当比冷流道要小一些。



PA6 聚酰胺6或尼龙6：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。如果材料是用防水材料包装供应的，则容器应保持密闭。如果湿度大于0.2%，建议在80C以上的热空气中干燥16小时。如果材料已经在空气中暴露超过8小时，建议进行105C，8小时以上的真空烘干。熔化温度：230~280C，对于增强品种为250~280C。



模具温度：80~90C。模具温度很显著地影响结晶度，而结晶度又影响着塑件的机械特性。对于结构部件来说结晶度很重要，因此建议模具温度为80~90C。对于薄壁的，流程较长的塑件也建议施用较高的模具温度。增大模具温度可以提高塑件的强度和刚度，但却降低了韧性。



如果壁厚大于3mm，建议使用20~40C的低温模具。对于玻璃增强材料模具温度应大于80C。注射压力：一般在750~1250bar之间（取决于材料和产品设计）。注射速度：高速（对增强型材料要稍微降低）。流道和浇口:由于PA6的凝固时间很短，因此浇口的位置非常重要。



浇口孔径不要小于0.5*t（这里t为塑件厚度）。如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口，浇口的最小直径应当是0.75mm。



PA66 聚酰胺66或尼龙66如果加工前材料是密封的，那么就没有必要干燥。然而，如果储存容器被打开，那么建议在85C的热空气中干燥处理。如果湿度大于0.2%，还需要进行105C，12小时的真空干燥。



熔化温度：260~290C。对玻璃添加剂的产品为275~280C。熔化温度应避免高于300C。模具温度：建议80C。模具温度将影响结晶度，而结晶度将影响产品的物理特性。对于薄壁塑件，如果使用低于40C的模具温度，则塑件的结晶度将随着时间而变化，为了保持塑件的几何稳定性，需要进行退火处理。注射压力：通常在750~1250bar，取决于材料和产品设计。注射速度：高速（对于增强型材料应稍低一些）。



流道和浇口：由于PA66的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于0.5*t（这里t为塑件厚度）。如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。如果用潜入式浇口，浇口的最小直径应当是0.75mm。



典型应用范围



PA12 聚酰胺12或尼龙12应用范围：水量表和其他商业设备，电缆套，机械凸轮，滑动机构以及轴承等。



PA6 聚酰胺6或尼龙6应用范围：由于有很好的机械强度和刚度被广泛用于结构部件。由于有很好的耐磨损特性，还用于制造轴承。



PA66 聚酰胺66或尼龙66应用范围：同PA6相比，PA66更广泛应用于汽车工业、仪器壳体以及其它需要有抗冲击性和高强度要求的产品。



POM(赛钢)



POM的性能



POM是结晶型塑料，它的钢性很好，俗称“赛钢”。POM是一种坚韧有弹性的材料，即使在低温下仍有很好的抗蠕变特性、几何稳定性和抗冲击特性，它具有耐疲劳性、耐蠕变性、耐磨性、耐热性等优良的性能。



POM不易吸湿，比重为1.42g/cm3，收缩率2.1%（POM的高结晶程度导致它有相当高的收缩率，可高达到2%~3.5%，较大，对于各种不同的增强型材料有不同的收缩率），尺寸难控制，热变形温度为172℃。POM既有均聚物材料也有共聚物材料。均聚物材料具有很好的延展强度、抗疲劳强度，但不易于加工。共聚物材料有很好的热稳定性、化学稳定性并且易于加工。无论均聚物材料还是共聚物材料，都是结晶性材料并且不易吸收水分。



POM的工艺特点



POM加工前可不用干燥，最好在加工过程中预热（100℃左右），对产品尺寸的稳定性有好处。POM的加工温度范围很窄（195-215℃），在炮筒内停留时间稍长或温度超过220℃就会分解（均聚物材料为190~230℃；共聚物材料为190~210℃）。螺杆转速不能过高，残量要少。



POM产品收缩大（为了减小成型后收缩率可选用高一些的模具温度），易产生缩水或变形。POM比热大，模温高（80-105℃），产品脱模后很烫，需防止烫伤手指。注射压力700~1200bar，POM宜在中压、中速、高模温条件下成型加工。流道和浇口可以使用任何类型的浇口。如果使用隧道形浇口，则最好使用较短的类型。对于均聚物材料建议使用热注嘴流道。对于共聚物材料既可使用内部的热流道也可使用外部热流道。



典型应用范围



POM具有很低的摩擦系数和很好的几何稳定性，特别适合于制作齿轮和轴承。由于它还具有耐高温特性，因此还用于管道器件（管道阀门、泵壳体），草坪设备等。



PC(防弹胶)



PC的性能



聚碳酸酯是分子毛链中含有—[O-R-O-CO]—链节的热塑性树脂，按分子结构中所带酯基不同可分为脂肪旋、脂环族、脂肪一芳香族型，其中具有实用价值的是芳香族聚碳酸酯，并以双酚 A型聚碳酸酯为最重要，分子量通常为3-10万。



PC是一种无定型、无臭、无毒、高度透明的无色或微黄色热塑性工程塑料，具有优良的物理机械性能，尤其是耐冲击性优异，拉伸强度、弯曲强度、压缩强度高；韧性好、耐热耐候性好、易着色、吸水率低。



PC热变形温度为135-143℃，蠕变性小，尺寸稳定；具有良好的耐热性和耐低温性，在较宽的温度范围内具有稳定的力学性能，尺寸稳定性，电性能和阻燃性，可在-60~120℃下长期使用；无明显熔点，在220-230℃呈熔融状态；由于分子链刚性大，树脂熔体粘度大；吸水率小，收缩率小（一般为0.1%~0.2%），尺寸精度高，尺寸稳定性好，薄膜透气性小；属自熄性材料；



对光稳定，但不耐紫外光，耐候性好；耐油、耐酸、不耐强碱、氧化性酸及胺、酮类，溶于氯化烃类和芳香族溶剂，抑制细菌特性、阻燃特性以及抗污染性，长期在水中易引起水解和开裂，缺点是因抗疲劳强度差，容易产生应力开裂，抗溶剂性差，流动性差，耐磨性欠佳。PC可注塑、挤出、模压、吹塑热成型、印刷、粘接、涂覆和机加工，最重要的加工方法是注塑。



PC的工艺特点



PC料对温度较敏感，其熔融粘度随温度的提高而明显降低，流动加快，对压力不敏感，要想提高其流动性，要采取升温的办法。PC料加工前要充分干燥（120℃左右，3~4小时），水分应控制在0.02%以内，微量水份在高温下加工会使制品产生白浊色泽，银丝和气泡，PC在室温下具有相当大的强迫高弹形变能力。高冲击韧性，因此可进行冷压，冷拉，冷辊压等冷成型加工。PC料宜采用高料温、高模温和高压慢速的条件下成型，对于较小的浇口使用低速注射，对其它类型的浇口使用高速注射。



模温控制在80-110℃左右较好，成型温度在280-320℃为宜。PC产品表面易出现气花，水口位易产生气纹，内部残留应力较大，易开裂。因此，PC料的成型加工要求较高。PC料收缩率低（0.5%），尺寸变化不。PC料啤出的制品可用退火的方法来消除其内应力。挤出用PC分子量应大于3万，要采用渐变压缩型螺杆，长径比1：18~24，压缩比1：2.5，可采用挤出吹塑，注-吹、注-拉-吹片成型高质量，高透明瓶子。



典型应用范围



PC的三大应用领域是玻璃装配业，汽车工业和电子、电器工业、其次还有工业机械零件、光盘、民装、计算机等办公室设备、医疗及保健，薄膜、休闲和防护器材等



EVA(橡皮胶)



EVA的性能



EVA是无定型塑料，无毒，比重为0.95g/cm3（比水轻），其制品表面光泽性差、弹性好、柔较质轻、机械强度低、流动性好、易于加工成型。收缩率较大（2%），EVA可用于色母料的载体。



EVA的工艺特点



EVA成型加工温度低（160-200℃），范围较宽，其模温低（20-45℃），该料在加工前要进行干燥（干燥温度65℃）。EVA加工时模温、料温不易过高，否则表面比较粗糙（不光滑）。EVA产品易粘前模，水口主流道冷料穴处要做成拉扣式较好。温度超过250℃易分解。EVA宜采用“低温、中压、中速”的工艺条件加工产品。



PVC (聚氯乙烯)



PVC的性能



PVC是无定型塑料，热稳定性差，易受热分解（熔化温度参数不当将导致材料分解的问题）。PVC难燃烧（阻燃性好），粘度高、流动性差、高强度、耐气侯变化性以及优良的几何稳定性。PVC材料在实际使用中经常加入稳定剂、润滑剂、辅助加工剂、色料、抗冲击剂及其它添加剂。



PVC种类很多，分为软质、半硬质及硬质PVC，密度为1.1-1.3g/cm3(比水重)，收缩率大（1.5-2.5%），收缩率相当低，一般为0.2~0.6% ，PVC产品表面光泽性差，（美国最近研究出一处透明硬质PVC可与PC媲美）。PVC对氧化剂、还原剂和强酸都有很强的抵抗力。然而它能够被浓氧化酸如浓硫酸、浓硝酸所腐蚀并且也不适用与芳香烃、氯化烃接触的场合。



PVC的工艺特点



较PVC加工温度范围窄（160-185℃），加工较困难，工艺要求高，加工时一般情况下可不用干燥（若需干燥，在60-70℃下进行）。模温较低（20-50℃）。PVC加工时易产生气纹、黑纹等，一定要严格控制好加工温度（加工温度185~205℃），注射压力可大到1500bar，保压压力可大到1000bar，为避免材料降解，一般要用相当地的注射速度，螺杆转速应低些（50%以下），残量要少，背压不能过高。模具排气要好。



PVC料在高温炮筒中停留时间不能超过15分钟。较PVC宜用大水品进胶，采用“中压、慢速、低温”的条件来成型加工较好。较PVC产品易粘前模，开模速度（第一段）不宜过快，水口在流道冷料穴处做成拉扣式较好，啤PVC料停机前需及时用PS水口料（或PE料）清洗炮筒，防止PVC分解产生Hd↑,腐蚀螺杆、炮筒内壁。所有常规的浇口都可以使用。



如果加工较小的部件，最好使用针尖型浇口或潜入式浇口；对于较厚的部件，最好使用扇形浇口。针尖型浇口或潜入式浇口的最小直径应为1mm；扇形浇口的厚度不能小于1mm。



典型应用范围



供水管道，家用管道，房屋墙板，商用机器壳体，电子产品包装，医疗器械，食品包装等。



 PPO（聚苯醚）



PPO的性能



聚苯醚是聚2，6—二甲基-1，4—苯醚，又称聚苯撑氧，英文名Polyphenyleneoxiole（简称PPO），改性聚苯醚是用聚苯乙烯或其他聚合物改性的聚苯醚，简称MPPO。



PPO（NORLY）是一种综合性能极佳的工程塑料，硬度比PA、POM、PC高，机械强度高、刚性好、耐热性好（热变形温度为126℃）、尺寸稳定性高（缩水率为0.6%），吸水率低（小于0.1%）。缺点是对紫外线不稳定，价格高、用量少。PPO 无毒、透明、相对密度小，具有优良的机械强度、耐应力松驰、耐蠕变性、耐热性、耐水性、耐水蒸汽性。



在很宽温度、频变范围内电性能好，不水解、成型收缩率小，难燃有自熄性，耐无机酸、碱、耐芳香烃、卤代烃、油类等性能差，易溶胀或应力开裂，主要缺点是熔融流动性差，加工成型困难，实际应用大部分为MPPO（PPO共混物或合金），如用PS改性PPO，可大大改善加工性能，改进耐应力开裂性和冲击性能，降低成本，只是耐热性和光泽略有降低。



改性聚合物有 PS（包括HIPS）、PA、PTFE、PBT、PPS和各种弹性体，聚硅氧烷，PS改性PPO石蜡，产品最大，MPPO是用量最大的通用工程塑料合金品种。比较大的MPPO品种有PPO/PS、PPO/PA/弹性体和PPO/PBT弹性体合金。



PPO的工艺特点



PPO的熔体粘度高、流动性差、加工条件高。加工前，需在100-120℃的温度下干燥1-2小时，成型温度为270-320℃，模温控制在75-95℃为宜，需在“高温、高压、高速”的条件下成型加工。此塑料啤塑生产过程中水口前方易产生喷射流纹（蛇纹），水口流道以较大为佳。



对于标准模塑制品，最小厚度范围从0.060到0.125英寸而对于结构泡沫件，最小厚度范围从0.125到0.250英寸，其可燃性范围是从UL94 HB到 V-O。



典型应用范围



PPO和MPPO 可以采用注塑、挤出、吹塑、模压、发泡和电镀、真空镀膜、印刷机加工等各种加工方法，因熔体粘度大，加工温度较高。



PPO和MPPO 主要用于电子电器、汽车、家用电器、办公室设备和工业机械等方面，利用MPPO耐热性、耐冲击性、尺寸稳定性、耐擦伤、耐剥落；可涂性和电气性能：用于做汽车仪表板、散热器格子、扬声器格栅、控制台、保险盒、继电器箱、连接器、轮罩；电子电器工业上广泛用于制造连接器、线圈绕线轴、开关继电器、调谐设备、大型电子显示器、可变电容器、蓄电池配件、话筒等零部件。



家用电器上用于电视机、摄影机、录象带、录音机、空调机、加温器、电饭煲等零部件。可作复印机、计算机系统，打印机、传真机等外装件和组件。另外可做照相机、计时器、水泵、鼓风机的外壳和零部件、无声齿轮、管道、阀体、外科手术器具、消毒器等医疗器具零部件。



大型吹塑成型可做汽车大型部件如阻流板、保险杠、低发泡成型适宜制作高刚性、尺寸稳定性、优良吸音性、内部结构复杂的大型制品，如各种机器外壳、底座、内部支架、设计自由度大，制品轻量化。



PBT 聚对苯二甲酸丁二醇酯



PBT的性能



PBT是最坚韧的工程热塑材料之一，它是半结晶材料，有非常好的化学稳定性、机械强度、电绝缘特性和热稳定性。这些材料在很广的环境条件下都有很好的稳定性， PBT吸湿特性很弱。非增强型PBT的张力强度为50MPa，玻璃添加剂型的PBT张力强度为170MPa。



玻璃添加剂过多将导致材料变脆。PBT的；结晶很迅速，这将导致因冷却不均匀而造成弯曲变形。对于有玻璃添加剂类型的材料，流程方向的收缩率可以减小，但与流程垂直方向的收缩率基本上和普通材料没有区别。一般材料收缩率在1.5%~2.8%之间。含30%玻璃添加剂的材料收缩0.3%~1.6%之间。



熔点（225%℃）和高温变形温度都比PET材料要低。维卡软化温度大约为170℃。玻璃化转换温度（glass trasitiotemperature）在22℃到43℃之间。



由于PBT的结晶速度很高，因此它的粘性很低，塑件加工的周期时间一般也较低。



PBT的工艺特点



干燥处理：这种材料在高温下很容易水解，因此加工前的干燥处理是很重要的。建议在空气中的干燥条件为120C,6~8小时，或者150℃，2~4小时。湿度必须小于0.03%。如果用吸湿干燥器干燥，建议条件为150℃，2.5小时。加工温度225~275℃，建议温度250℃。对于未增强型的材料模具温度为40~60℃。



要很好地设计模具的冷却腔道以减小塑件的弯曲。热量的散失一定要快而均匀。建议模具冷却腔道的直径为12mm。注射压力中等（最大到1500bar），注射速度应使用尽可能快的注射速度（因为PBT的凝固很快）。



流道和浇口:建议使用圆形流道以增加压力的传递（经验公式：流道直径=塑件厚度+1.5mm）。可以使用各种型式的浇口。也可以使用热流道，但要注意防止材料的渗漏和降解。浇口直径应该在0.8~1.0*t之间，这里 t是塑件厚度。如果是潜入式浇口，建议最小直径为0.75mm。



典型应用范围



家用器具（食品加工刀片、真空吸尘器元件、电风扇、头发干燥机壳体、咖啡器皿等），电器元件（开关、电机壳、保险丝盒、计算机键盘按键等），汽车工业（散热器格窗、车身嵌板、车轮盖、门窗部件等
