无线摄像头EMC整改案例分享

嘉峪检测网        2022-09-13 15:24

引言



随着社会的飞速发展,人们更加追求快节奏、高效率。越来越多的电子产品出现无线传输,连接网络存储云空间,从而减少信号线。电子产品的无线化加强,对EMC来说无线化的电子产品需要考虑射频模块的EMC设计,相对普通辐射超标,射频模块则需要谨慎思考再动刀。



二实际案例

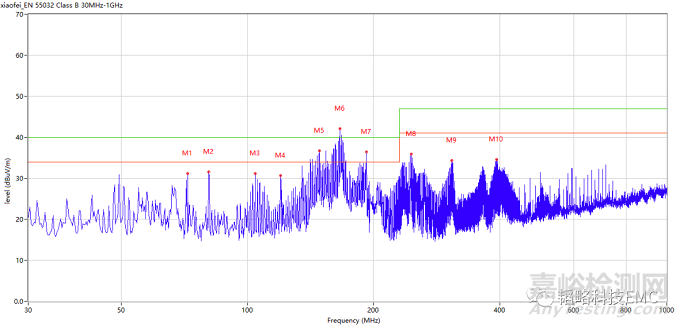

这是一款无线行车记录仪的摄像头,摄像头只有电源线,数据通过无线传输的方式由蓝牙WiFi芯片发射,显示屏端接收解码再到屏显示。测试数据如下:



无线摄像头EMC整改案例分享

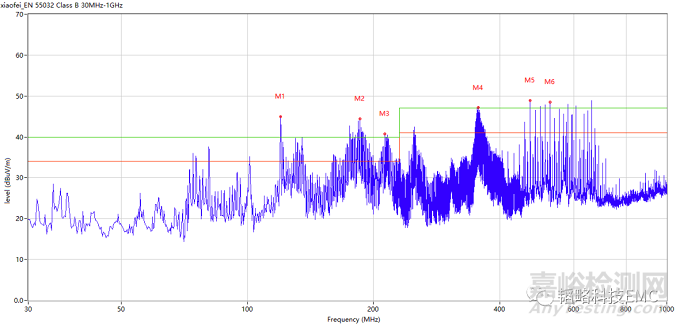

通过数据我们可以看出100M-400MHz有明显的包络加单支,而600MHz附近主要为时钟单支,且时钟频率较窄。经过对数据的分析、机器的排查,最终锁定辐射源为蓝牙WiFi模块。包络则因结构限制,导致辐射容易通过线带出去。对于时钟频率即蓝牙WiFi的发射频率,相对射频的整改,常用的屏蔽,滤波手段是比较受限的,这个时候除了屏蔽还要做好接地如下图所示:



无线摄像头EMC整改案例分享

无线摄像头EMC整改案例分享

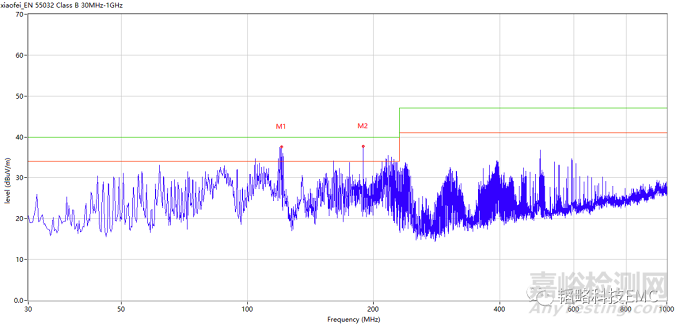

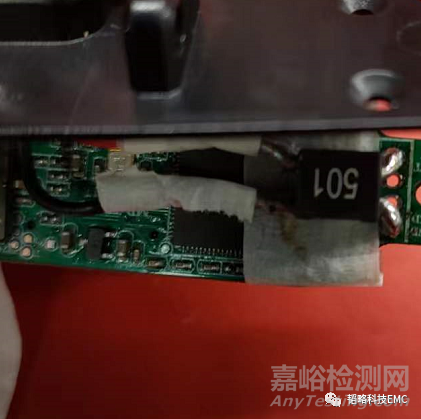

从数据上能够明显看到增加接地面积后数据明显有很大的改善,同时没有影响信号传输。对于包络则是选择了共模滤波器。



无线摄像头EMC整改案例分享

无线摄像头EMC整改案例分享



经过以上的方案整改后,数据得到明显改善。



三总结



相对普通的辐射问题,射频模块的辐射超标用滤波的方式是不太合适的,其次用屏蔽也是受限的,只有接地的限制没有那么大,当然除了射频模块本身,也需要注意板上的其余地方。找到问题点然后尝试三大法宝EMC问题都能得到解决。
